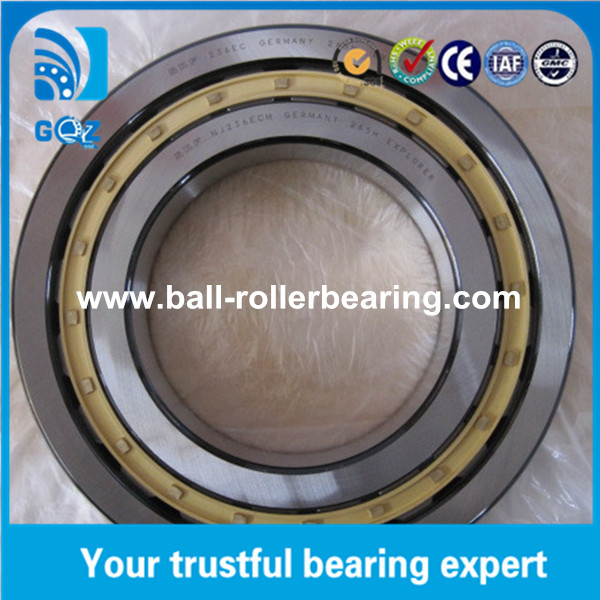

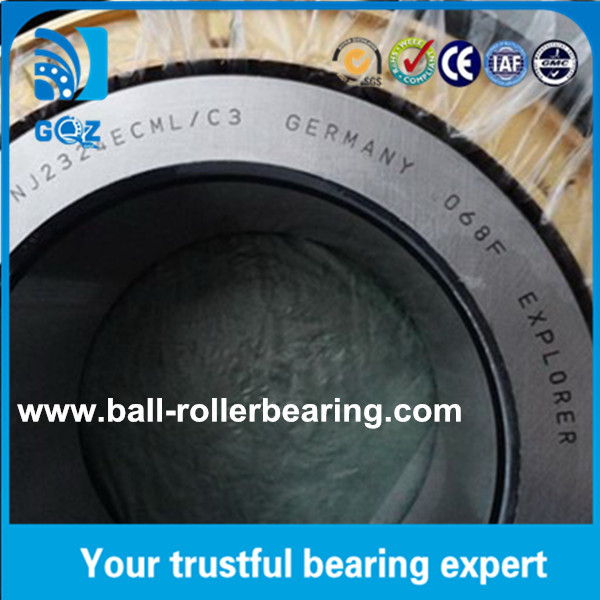

NJ207E محامل أسطوانية كاملة ، محامل منخفضة الاحتكاك
وصف محملات الألواح الأسطوانية
حفرة أسطوانية والحفرة مخروطية هي هيكلين. هذا النوع من المحامل لديه هيكل مضغوط، الصلابة، قدرة الحمل، القوة، التشوه، الخ،خصيصاً مناسبة لحاملات محولات أدوات الآلاتيتم تقسيمه إلى نوع NN وNNU شكلين هيكليين: نوع NN مع جدار مزدوج للخاتم الداخلي والخارجي بدون أضلاع ، نوع NNUمقارنة مع جدار مزدوج من الحلقة الخارجية في حين أن الحلقة الداخلية دون أضلاع، يجب أن يحدّد اللوحان المحور والتحرك المحوري النسبي بين الغطاء لغير محركات المحرك.
أنواع حاويات الدوار الأسطوانية
الخصائص:
الاتصال الأسطواني لخط الدوار مع مسار السباق، قدرة الحمل الشعاعي، سواء للحمل والحمل الصدمة لحمل الوزن، ولكن أيضا للدوران عالية السرعة.المسار السريع للدراجات الأسطوانية والهيندسة العنصر المتحرك تحسنت بعد أن يكون التصميم ذو قدرة تحمل عالية، الضلع والعجلة نهاية التصميم الهيكلي الجديد ليس فقط تحسين القدرة المحورية تحمل الحمل، مع تحسين منطقة اتصال وجه العجلة مع ظروف التشحيم الجدار،وتحسين أداء المحامليتم استخدام هذه المحامل بشكل رئيسي للمحركات المتوسطة والكبيرة ، والمولدات ، ومحركات الاحتراق الداخلي ، وتوربينات الغاز ، وأدوات الآلات ، وأجهزة التباطؤ ، وأجهزة التعامل ،جميع أنواع الآلات الصناعية.
|
المنتج |
محامل أسطوانية |
|
رقم الطراز |
NJ207M،NJ207E |
|
حجم الحفر ((د)) |
35 ملم |
|
القياس الخارجي ((د)) |
72 ملم |
|
العرض |
17 ملم |
|
رقم الصف |
نوع القسمة في صف واحد |
|
التخليص |
C2,C3,C0,C4,C5 |
|
العلامة التجارية |
العلامة التجارية الصينية |
|
القفص |
قفص نحاسي / قفص نايلون / قفص فولاذي |
|
المواد |
فولاذ الكروم / فولاذ الكربون / الفولاذ المقاوم للصدأ |
معاييرنا التقنية
| نموذج جديد | النموذج القديم | د | د | العرض (ملم) |
سي سي | كور | وزن |
| (ملم) | (ملم) | (kN) | (kN) | (بالكيلوغرام) | |||
| NU2206E | 32506E | 30 | 62 | 20 | 45.5 | 48 | 0.268 |
| NU306E | 32306E | 30 | 72 | 19 | 49.2 | 48.2 | 0.377 |
| NU2306E | 32606E | 30 | 72 | 27 | 70 | 75.5 | 0.538 |
| المواد الغذائية | 32406 | 30 | 90 | 23 | 57.2 | 53 | 0.73 |
| NU1007 | 32107 | 35 | 62 | 14 | 19.5 | 18.8 | 0.16 |
| NU207E | 32207E | 35 | 72 | 17 | 46.5 | 48 | 0.311 |
| NU2207E | 32507E | 35 | 72 | 23 | 57.5 | 63 | 0.414 |
| الـ NU307E | 32307E | 35 | 80 | 21 | 62 | 63.2 | 0.501 |
| NU2307E | 32607E | 35 | 80 | 31 | 87.5 | 98.2 | 0.738 |
| المواد الغذائية | 32407 | 35 | 100 | 25 | 70.8 | 68.2 | 0.94 |
| المواد الغذائية | 32108 | 40 | 68 | 15 | 21.2 | 22 | 0.22 |
| NU208E | 32208E | 40 | 80 | 18 | 51.5 | 53 | 0.394 |
| NU2208E | 32508E | 40 | 80 | 23 | 67.5 | 75.2 | 0.507 |
| الـ NU308E | 32308E | 40 | 90 | 23 | 76.8 | 77.8 | 0.68 |
| NU2308E | 32608E | 40 | 90 | 33 | 105 | 118 | 0.974 |
