| MOQ: | 1 |
| السعر: | 1 USD /PCS |
| standard packaging: | صندوق تصدير قياسي |
| payment method: | T/T، ويسترن يونيون |
| Supply Capacity: | 1000 قطعة / شهر |
محامل كرة كتلة الوسادة مقدمة:
يتكون محمل الكرات من صف واحد من محامل الكرات ذات الخروط العميقة مع أغطية في كلا الجانبين والسطح الخارجي الكروي، ومحفظة مناسبة للدعم البسيط،تستخدم على نطاق واسع في مختلف المعدات الميكانيكية، وخاصة الزراعة، والمنسوجات والآلات الطباعة.
أبعاد محفظة المحامل و مزيد من المعلومات:

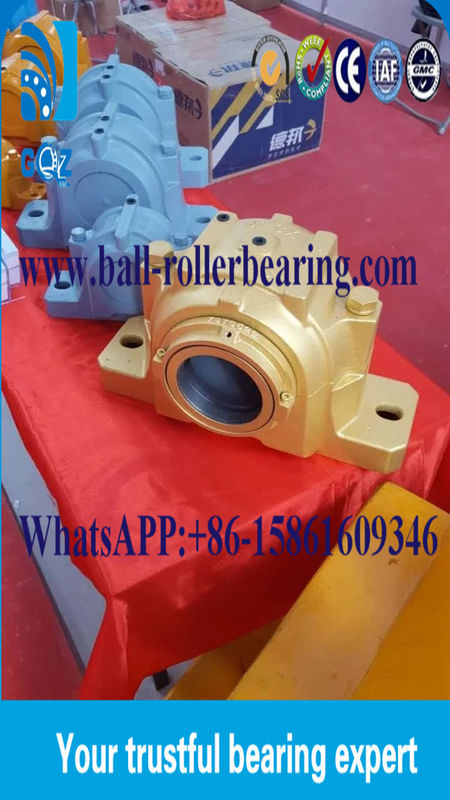

محمل كتلة الوسادة، وملف محمل وملف محفظة كتلة Plummer سلسلة SD600
| أبعاد الحدود ((ملم) | الكتلة ((كغ) | رقم المحامل | |||||||||||||
| د H8 |
أ | ب | ج | g H12 |
h h12 |
(ل) | W | n | م | u | v | s | (تقريبًا) | الـ PRB | |
| 360 | 740 | 270 | 65 | 130 | 210 | 300 | 420 | 170 | 610 | 36 | 55 | M30 | 140 | SD634 | |
| 380 | 780 | 290 | 70 | 136 | 255 | 320 | 450 | 180 | 640 | 43 | 62 | M36 | 170 | SD636 | |
| 400 | 820 | 300 | 70 | 142 | 240 | 330 | 475 | 190 | 680 | 43 | 62 | M36 | 200 | SD638 | |
| 420 | 860 | 320 | 85 | 148 | 250 | 350 | 500 | 200 | 710 | 43 | 62 | M36 | 230 | SD640 | |
| 460 | 920 | 330 | 85 | 155 | 280 | 360 | 550 | 210 | 770 | 43 | 62 | M36 | 290 | SD644 | |
| 500 | 990 | 370 | 100 | 165 | 300 | 390 | 590 | 230 | 830 | 50 | 70 | M42 | 350 | SD648 | |
| 540 | 1060 | 390 | 100 | 175 | 325 | 410 | 640 | 250 | 890 | 50 | 70 | M42 | 450 | SD652 | |
| 580 | 1110 | 420 | 110 | 185 | 355 | 440 | 690 | 270 | 930 | 58 | 77 | M48 | 550 | SD656 | |
المواد
يتم تصنيع SD Plummer Block Housing كقياس ، من الحديد الزهري GG25.
تتوفر GGG40 أو الصلب المصبوب GS45 للتطبيقات التي تتطلب حمولة أعلى.
تحميل
تم تصميم SD Plummer Block Housing للحمل المطبق عموديا على سطح الجسر.
يتم تحديد الحمل المسموح به من خلال تحديد الحمل من محامل مثبتة. إذا تم تطبيق الأحمال في زوايا أخرى، يجب إجراء عمليات فحص.
يتم إجراؤها لتحديد ما إذا كانت المسامير التي تربط المقصورة ومسامير التثبيت لا تزال مناسبة.
تحميل الغرف
إذا تم استخدام هذه الأسرة في اتجاهات مختلفة، فإن القيم التوجيهية لحملات الكسر سوف تتغير.
ملفوفة بمنشآت SD من المواد GGG 40 و GS 45.
تحميل المسامير
يتم توفير المسامير إلى مستوى المقاومة 8.8 كمعيار لربط الأجزاء العلوية والسفلية من الدار.
يمكن الحصول على الأحمال المطبقة في اتجاهات تحميل مختلفة من الجدول المجاور.
التطبيق:
تستخدم على نطاق واسع في آلات الورق، ومعدات النقل، وأفران الدوار، والضباب، ومصانع الأنابيب، والمحولات، والآلات الكهربائية الكبيرة، والمركبات السكك الحديدية، والمعادن، المعادن، الصناعة الكيميائية، الزراعة،السيارات والآلات الأخرى.
مزايانا:
1المصنع، الأسعار الأكثر تنافسية والجودة جيدة
2مجموعة ممتازة من المهندسين التقنيين يقدمون لك أفضل الدعم
3فريق مبيعات دولية مدربة تدريبا جيدا توفر أفضل الخدمة
4.مؤهل لعلامة تجارية OEM
5مخزون غني وتسليم سريع
|
|
