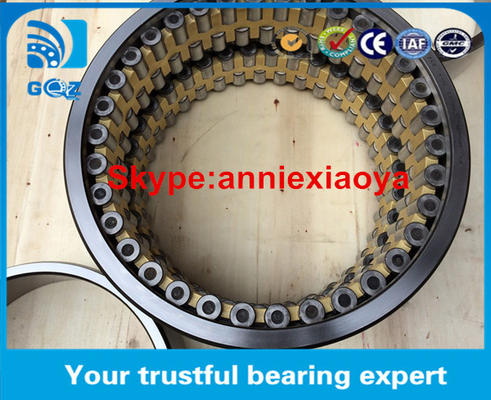

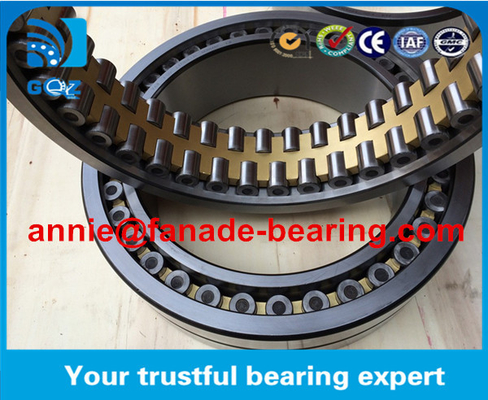

حاوية طاحونة صناعية Z في حاوية عدة صفوف أسطوانية Z 571936 ZL 360*500*250 مم حاوية طاحونة
Z 571936 تفاصيل أبعاد محملات الألواح الأسطوانية متعددة الصفوف:
| د: | 360ملم |
| مفرط: | 500ملم |
| ب: | 250ملم |
| (ف) | 394ملم |
| (كريستيان) | 2368kN |
| (كور) | 6780kN |
| الدهون: | -rpm |
| زيت: | -rpm |
| النوع: | محامل أسطواني متعدد الصف |
المعلومات المتعلقة بمركبات الدوار الأسطوانية متعددة الصفوف:
وتعتبر محامل الدوامات الأسطوانية المتعددة الصف تقريباً حصراً لصناعة المعادن وتحمل أحمال شعاعية ثقيلة في مصانع التصنيع الفولاذية والألومنيوم وغيرها من المعادن.
خصائص التصميم
التصميم يقدم قدرة عالية جداً على الحمل الشعاعي
الحفر المستقيمة والمحاطة متوفرة.
السباقات الداخلية قابلة للتبادل مع الجمعيات الخارجية.
التطبيقات
أوراق احتياطية
أدوات العمل
تحطيم الاسمنت
صناعة التعدين
صناعة المعادن
محامل أسطوانيةهي محامل تستخدم فيها الأسطوانات كعناصر للتدحرج بدلاً من الكرات في محامل الكرات.الدوامات لديها مساحة اتصال أكبر (خطية) مع الحلقة الخارجية وتوزع الأحمال على سطح أوسعوبالتالي، لديهم قدرة عالية نسبيا على الحمل الشعاعي ومناسبة لسرعات عالية.تحتوي محامل الدوار الأسطوانية المزدوجة على صلابة شعاعية عالية وتستخدم أساسًا في أدوات الآلات الدقيقة.
هناك أنواع مختلفةالـ NU، NJ، NUP، N، NFبالنسبة إلى محامل صف واحد، و NNU، NN بالنسبة للمحامل صفين اعتمادا على التصميم أو غياب الأضلاع الجانبية.تساقط AST ′s الأسطوانية الدوارة تأتي في السلسلة التالية مع مختلف تصاميم القفص والأبعاد المترية:
نوع المحامل:
سلسلة NU-هي أسطوانات حلبة أسطوانية من صف واحد ولديها ضلعين ثابتين على الحلقة الخارجية وحلقة داخلية واحدة ناعمة. هذا التصميم يسمح بتحريك محوري في حدود معينة،من العمود فيما يتعلق السكنلذلك ، يتم استخدام محامل التدحرج من سلسلة NU في وحدات المحامل غير الموضعية. بالإضافة إلى ذلك ، فإن محامل سلسلة NU لا تمتلك تقريبًا أي قدرة دفع.
سلسلة N- محامل نموذج N هي محامل أسطوانية ذات صف واحد ولها ضلعين ثابتين على الحلقة الداخلية التي تحتفظ بالدوامات والقفص وحلقة خارجية واحدة ناعمة.هذا التصميم يسمح بتحريك محوري في حدود معينة، من العمود فيما يتعلق بالبيت. لذلك ، يتم استخدام محامل التدحرج من سلسلة N في وحدات المحامل غير الموضعية. بالإضافة إلى ذلك ، فإن محامل سلسلة N لا تمتلك أي قدرة دفع تقريبًا.
سلسلة NJ - هي أسطوانات عجلات أسطوانية من صف واحد ولها ضلعين ثابتين على الحلقة الخارجية وضلع ثابت على الحلقة الداخلية يمكن أن توجه العمود في اتجاه واحد (عن طريق المحور).
سلسلة NUP- هي أسطوانات عجلة واحدة ذات صف واحد ولها ضلعين ثابتين على الحلقة الخارجية ، وعلى الحلقة الداخلية ، ضلع ثابت وواشن دعم. بهذه الطريقة يمكن استخدامها كمحامل تحديد الموقع ،توجيه العمود المحوري في كلا الاتجاهين.
سلسلة NN - محامل نموذج NN هي محامل أسطوانية مزدوجة الصف ولها ثلاثة أضلاع ثابتة على الحلقة الداخلية التي تحتفظ بالدوامات والقفص وحلقة خارجية واحدة ناعمة.هذا التصميم يسمح بتحريك محوري في حدود معينة، من العمود فيما يتعلق بالبيت. لذلك ، يتم استخدام محامل التدحرج من سلسلة N في وحدات المحامل غير الموضعية. بالإضافة إلى ذلك ، فإن محامل سلسلة NN لا تمتلك أي قدرة دفع تقريبًا.
