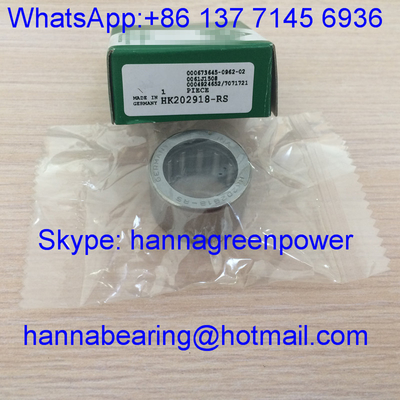

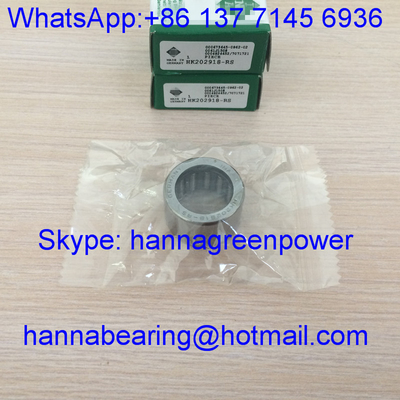

HK202918-RS / HK202918 / HK20x29x18 محامل مشبك الدراجات النارية / محامل إبرة مع الختم ، 20 * 29 * 18mm

1لمحة عامة عن المنتج

HK202918 ، HK202918-RS و HK20x29x18 متطابقة المتراتية من صف واحد من خلال محامل عجلات إبرة الكأس مفتوحة السحب دون حلقة داخلية ، والبعد المركزي الموحد Fw = 20mm قطر العمود المتطابق ،القطر الخارجي D=29mm، العرض الإجمالي C = 18mm. HK202918 و HK20x29x18 هما تنسيقان مختلفتان للعلامات الصناعية لنفس اللوحة المفتوحة. HK202918-RS هو النسخة المختومة من المطاط من جانب واحد لهذا الحجم.
تتبنى سلسلة HK الكأس الخارجية الرقيقة من الفولاذ المدمجة من قطعة واحدة ، تم ضغطها مباشرة في فتحة تداخل السكن للتثبيت ،لا توجد حلقات إضافية أو غطاءات تحديد الموقع مطلوبة لتبسيط أعمال التجميع.

• HK202918 / HK20x29x18: النوع الأساسي المفتوح من كلا الطرفين دون ختم مطاطي ، وتبديد الحرارة الممتاز ، مناسبة لبيئات الإنتاج الداخلية النظيفة والجافة ؛
• HK202918-RS: الختم المطاطي الملامس NBR ذو الشفاه الواحدة المثبتة على طرف واحد ، يحجب الغبار الدقيق وسائل القطع والرطوبة الخفيفة لظروف عمل ورشة العمل الملوثة قليلاً.
  القفص الصلب المطبع يفرق بشكل متساوٍ بين أدوات الإبرة الكثيفة لتحقيق قدرة تحمل شعاعية عالية للغاية تحت مقطع شعاعي ضيق للغاية.يجب أن يتم إطفاء سطح عمود التثبيت المتطابق إلى HRC60 ∼64 ويتم تصميم المرآة لتعمل كمسار داخليهذه السلسلة تحمل فقط الحمل الشعاعي النقي، تستخدم على نطاق واسع لصناديق التروس متوسطة الحجم، والآلات الزراعية، وسائط النسيج، والقطع المنزلقة الدوارة الأتمتة،عمود مساعد للضخات الهيدروليكية ومجموعات نقل الصناعية العامة ذات مساحة تركيب شعاعية محدودة.co...

احصل على عرض عرض خلال 24 ساعة لمشروعك

2المواصفات التقنية

المعايير الأساسية الموحدة

Fw (القطر الداخلي لمجموعة الإبرة): 20 mm
القطر الخارجي D: 29 ملم
العرض الإجمالي C: 18 ملم
هيكل: صف واحد من خلال محمل إبرة الكأس المفتوحة ، لا حلقة داخلية ، حاوية حاوية من الفولاذ الكربوني
المواد: أدوات الكأس والإبرة المنزلة GCr15 من الفولاذ ذو الكربون العالي والكروم
الإفراج الشعاعي القياسي: الإفراج الشعاعي القياسي
سرعة الدوران المحدودة للشحوم المرجعية: 13200 دورة/دقيقة
سرعة الدوران المحدودة للزيت: 16900 r/min
صلابة العمود المتطابقة المطلوبة: HRC60 ∼64 التشطيب العلوي للمرايا
الحد الأدنى للشفرة r: 0.6 ملم

HK202918 / HK20x29x18

الختم: كلتا الطرفين مفتوحة تماما، لا غطاء الغبار المطاطي
الحمل الديناميكي Cr: 8700 N
محرك الحمل الثابت: 9980 ن
الحد الأقصى لتحميل التعب Pu: 1640 N
الوزن الصافي: 0.026 كجم

HK202918-RS

الختم: الختم المقاوم للغبار من المطاط اللاصق RS NBR من جانب واحد
الحمل الديناميكي Cr: 8350 N
محرك الحمل الثابت: 9540 N
الحد الأقصى لتحميل التعب Pu: 1580 N
الوزن الصافي: 0.027 كجم
الرسومات البعدية الكاملة وبيانات الحمل الفني الكاملة لثلاثة نماذج متوفرة عند طلب العميل.

3المزايا الرئيسية

1. تصميم تثبيت كوب صلب رقيق تم سحبه ، يتم ضغطه مباشرة في فتحة التداخل في السكن دون أجزاء إضافية للتثبيت المحوري ، كمية المكونات المقطعة وتكلفة عمل التجميع
2. قطع قطري شعاعي رقيق للغاية يقلل إلى حد كبير من المعدات محاطة فضاء شعاعي، يلبي تماما متوسطة وملتزمة طلبات التصميم الهيكلي ناقل
3. خياران هيكليان (مفتوحان / RS واحد مغلق) تغطي ظروف العمل الشائعة: ورشة عمل داخلية نظيفة جافة ورشة عمل منتجة رطبة ذات غبار طفيف.تتشارك HK202918 و HK20x29x18 في هيكل مفتوح متطابق مع معايير علامة مختلفة
4. التخطيط الموحد للدراجة الإبرة الكثيفة يجلب صلابة شعاعية متميزة وقدرة حمولة ثقيلة متوسطة ، وتشغيل مستمر مستقر بمعدل سرعة متوسطة في ظل الأحمال المتغيرة المتكررة للبدء والتوقف
5. القفص الحديدي الخفيف الوزن يضمن توجيه الدوار المتساوي وخسائر الاحتكاك المنخفضة وتبديد الحرارة الفعال لتشغيل المعدات دون توقف دورة طويلة
6. خيارات قابلة للتخصيص تشمل أغطية مطاطية مركبة 2RS مزدوجة الجانبين ، C3 المسافة الشعاعية الموسعة ، فولاذ المقاوم للصدأ الكأسعلامة ليزر OEM وملء الدهون المقاومة للارتداء في درجات الحرارة العالية
   تبسيط عمليات معالجة المنازل بشكل فعال و تمديد عمر خدمة صناديق التروس المتوسطة الحجم و مجموعات ناقل العمود للآلات الزراعية

4التطبيقات

هذا المجموعة HK202918 / HK202918-RS / HK20x29x18 متعددة المواصفات مفتوحة المسحوبة كوب إبرة عجلة محملة مطابقة على نطاق واسع للمعدات الصناعية الخفيفة المتوسطة والمتوسطة التالية:
صناديق التروس المتوسطة الحد، آلات الحصاد الزراعية وتركيبات دعم العمود الدوار لنقل الحبوب
أجهزة النسيج والطباعة
أجزاء تدوير الكام ومكونات دعم الزحف الخطي للمعدات الآلية
مضخة زيت هيدروليكية خفيفة، صمام هيدروليكي صغير، وحدة زحف دوارة خفيفة الوزن
آلات التعبئة والتغليف ومعدات النقل الخفيف للإنشاءات قطع غيار الدائرة الداعمة
قطع غيار للبيع في السوق اللاحقة لمعدات تساقط أسطوانات إبرة كأس مفتوحة القطر الداخلي 20 ملم
الحل المثالي للتركيب المزدوج للحمل الإشعاعي العالي للمساحة الإشعاعية الضيقة معدات نقل صناعية متوسطة

5لماذا تختار GQZ

• 25 عاما من الخبرة المهنية في التصنيع سلسلة HK مفتوحة المسحوب كوب إبرة حمالة رول
• ثلاثة نماذج قابلة للتبادل تماماً من حيث الأبعاد مع محامل من سلسلة HK202918 المعيار الدولي، ومؤشرات متسقة للتسامح الأبعاد ومؤشرات أداء الحمل
• خدمة مخصصة كاملة لـ OEM و ODM تدعم الختم من جانبين ، وغلاف الفولاذ المقاوم للصدأ وتخصيص الإفراغ الخاص
• التفتيش الصارم للعملية الكاملة: اختبار صلابة المواد الخام ، والكأس المسحوبة بعمق تحديد تشكيل الدقة ، وتختم الختم واختبار دورة التعب الديناميكي قبل التسليم
• فريق الهندسة المحترفة حمالة الإبرة توفر تسامح التداخلات المنزلية ومطابقة صلابة العمود توجيهات تركيب في غضون 24 ساعة
• خطوط تجميع إنتاج واسعة النطاق مستقرة بأسعار تجميع كبيرة مفضلة لمصنعي معدات الزراعة والآلات العامة على المدى الطويل
• نحن نركز على الأداء المستقر للضغط ، مقاومة الغبار الموثوقة والتعاون على المدى الطويل مع المشترين الصناعيين العالميين

6مراقبة الجودة

• فحص تكوين المواد الخام الكيميائية وقسوة السطح من الفولاذ ذو المحامل الكرومية GCr15
• صناعة الدقة العميقة للرسم والتصنيع وتشكيل الكؤوس المفتوحة الخارجية الممتدة
• عملية معالجة الحرارة في درجة حرارة ثابتة لتثبيت التوتر الداخلي للمعادن وتعزيز مقاومة ارتداء السطح
• اختبار الأداء الشامل: توحيد الفضاء الشعاعي ، اتساق ترتيب أدوات الإبرة ، قدرة الحمل الديناميكية / الثابتة ومتانة الصمام RS ضد الغبار
• فحص موحد لمجموعة أدوات الدوار وإعادة فحص أبعاد ومظهر منفصل لكل نموذج قبل التعبئة والشحن ضد الصدأ
• كل دفعة من المحامل تخضع لاختبار متانة دورة العينات المتناوبة الكاملة لضمان التشغيل المستمر المستقر للحمل الشعاعي الثقيل

7. احصل على اقتباس الآن

إذا كنت في حاجة إلى نوعية عالية من HK202918 / HK20x29x18 النوع المفتوح و HK202918-RS لوحات حمالة إبرة الكأس المسحوبة مع إغلاق واحد لصندوق التروس المتوسط ومعدات الآلات الزراعية ،أرسل استفسارك إلينا مباشرة.
ستحصل على خدمات دعم مهنية كاملة بعد تقديم طلبك:
الرد السريع على اقتباس المصنع الرسمي خلال 24 ساعة
التسامح مع التداخلات الواحدة على واحدة في الإسكان ومطابقة معايير صلابة العمود لتوجيهات مطابقة من قبل مهندسي المحامل المحترفين
اقتراحات حلول المحامل المخصصة بما في ذلك الاختلافات المغلقة مزدوجة 2RS وخيارات الكأس الممسوحة المضادة للصدأ
سعر تجارة الجملة التنافسي للسلع المجانية المباشرة للمصنع للطلبات المشتركة المشتركة من ثلاثة نماذج
إرسال كمية الشراء المطلوبة لكل نموذج وبيئة عمل المعدات للحصول على عرض تقديمي رسمي مفصل

8الأسئلة الشائعة

س1: ما هو الفرق بين HK202918 و HK20x29x18؟
ج1: هذان الاختلافان يختلفان في علامة حمالة إبرة الكأس المفتوحة نفسها، والأبعاد وبارامترات الحمل وأداء التثبيت متسقة تمامًا، قابلة للتبادل تمامًا.
س2: ما هي وظيفة HK202918-RS الختم RS الفردي؟
A2: يُعزل الختم المطاطي NBR من جانب واحد غبار الورشة وحطام الألياف وسائل القطع الخفيفة ، وهي مناسبة لبيئات الإنتاج الملوثة قليلاً لتقليل تواتر صيانة التزود بالوقود.
السؤال 3: هل يمكن أن تعمل محامل سلسلة HK دون عمود أرضي متصلب؟
ج3: لا ينصح به. يجب أن يصل سطح اتصال العمود المتطابق إلى صلابة HRC60 ′′ 64 مع التشطيب المرآة لتكون مسارًا داخليًا وتجنب فشل التآكل السريع.
