NTN UCF209D1 وحدات السكن ذات الأربعة أشرطة UCF209 عجلة الكرة
يتم استخدام محامل UCF للطاولات داخل غطاء محاط بالفلانجز عندما تكون سطح تركيب المحامل عمودية على محور العمود. وهي متوفرة عادة في اثنين ، ثلاثة ،أو تشكيلات ذات أربع ثقوبوحدات المحامل الكروية ذات اللفيتين لها شكل الماس أو جناح مع ثقبين للتثبيت. كما هو الحال مع وحدات المحامل ذات اللفيتين الثلاثة، ووحدات المحامل ذات اللفيتين الأربعة وسلسلة فلانجيت الخاصة بنا،وحدات العوارض المزدوجة بالشفرة 2 لديها عوارض يمكن نقلها ومواءمتها لتلبية أفضل للعمود الطويل.
| الوحدات | ملم |
| نوع المحامل | أغطية حديدية |
| رقم الجزء | UCF209D1 |
| رقم السكن | F209 |
| رقم المحامل | UC209 |
| الوزن (غ) | 2300.00 |
| المواد | غطاء من حديد صب ، محمل بالفولاذ الكروم |
NTN طابعة طابعة طابعة طابعة طابعة طابعة
محامل كتلة الوسائد ((سلسلة UCFL)
| رقم المحامل | قطر العمود d ((mm) | ه ((م) | L ((ملم) | L1 ((ملم) | A ((ملم) | J ((mm) |
| UCFL 201 | 12 | 113 | 60 | 66 | 25.5 | 90 |
| UCFL 202 | 15 | 113 | 60 | 66 | 25.5 | 90 |
| UCFL 203 | 17 | 113 | 60 | 66 | 25.5 | 90 |
| UCFL 204 | 20 | 113 | 60 | 66 | 25.5 | 90 |
| UCFL 205 | 25 | 130 | 68 | 73 | 27 | 99 |
| UCFL 305 | 25 | 150 | 80 | 84 | 29 | 113 |
| UCFL 206 | 30 | 148 | 80 | 84 | 31 | 117 |
| UCFL 306 | 30 | 180 | 90 | 94 | 32 | 134 |
| UCFL 207 | 35 | 161 | 90 | 94 | 34 | 130 |
| UCFL 307 | 35 | 185 | 100 | 104 | 36 | 141 |
| UCFL 208 | 40 | 175 | 100 | 104 | 36 | 144 |
| UCFL 308 | 40 | 200 | 112 | 118 | 40 | 158 |
| UCFL 209 | 45 | 188 | 108 | 113 | 38 | 148 |
| UCFL 309 | 45 | 230 | 125 | 132 | 44 | 177 |
| UCFL 210 | 50 | 197 | 115 | 120 | 40 | 157 |
| UCFL 310 | 50 | 240 | 140 | 144 | 48 | 187 |
| UCFL 211 | 55 | 224 | 130 | 134 | 43 | 184 |
| UCFL 311 | 55 | 250 | 150 | 154 | 52 | 198 |
| UCFL 212 | 60 | 250 | 140 | 144 | 48 | 202 |
| UCFL 312 | 60 | 270 | 160 | 164 | 56 | 212 |
| UCFL 213 | 65 | 258 | 155 | 157 | 50 | 210 |
| UCFL 313 | 65 | 295 | 175 | 186 | 58 | 240 |
| UCFL 214 | 70 | 265 | 160 | 163 | 54 | 216 |
| UCFL 314 | 70 | 315 | 185 | 196 | 61 | 250 |
| UCFL 215 | 75 | 275 | 165 | 168 | 56 | 225 |
| UCFL 315 | 75 | 320 | 195 | 206 | 66 | 260 |
| UCFL 216 | 80 | 290 | 180 | 188 | 58 | 233 |
| UCFL 316 | 80 | 355 | 210 | 218 | 68 | 285 |
| UCFL 217 | 85 | 305 | 190 | 198 | 63 | 248 |
| سلسلة UCP200 |
| عقدة الوسادة التي تحمل UCP201 UCP202 UCP203 |
| عقدة وسادة تحمل UCP204 UCP205 UCP206 |
| عقدة الوسادة التي تحمل UCP207 UCP208 UCP209 |
| عقدة الوسادة التي تحمل UCP210 UCP211 UCP212 |
| كتلة الوسادة التي تحمل UCP213 |
| سلسلة UCF200 |
| علبة الوسائد UCF201 UCF202 UCF203 |

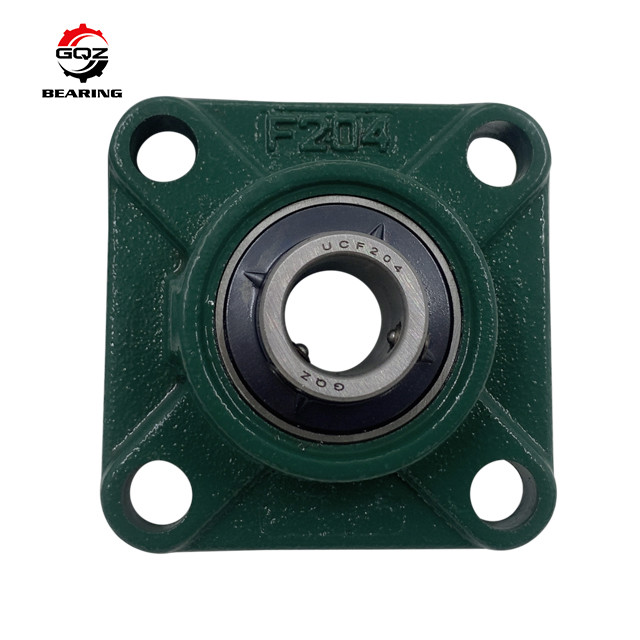

| مساحة الكتلة التي تحتوي على محامل UCF204 UCF205 UCF206 |
| علبة الوسائد UCF207 UCF208 UCF209 |
| مساحة الكتلة التي تحتوي على محمل UCF210 UCF211 UCF212 |
| علبة الوسائد UCF213 UCF214 UCF215 UCF216 |
| مساحة الكتلة التي تحمل UCF217 UCF218 |
| سلسلة UCT200 |
| عقدة الوسادة التي تحمل UCT201 UCT202 UCT203 |
| عقدة الوسادة التي تحمل UCT204 UCT205 UCT206 |
| عقدة الوسادة التي تحمل UCT207 UCT208 UCT209 |
| محامل كتلة الوسادة UCT210 UCT211 UCT212 |
| عقدة الوسادة التي تحمل UCT213 UCT214 UCT215 |
| عقدة الوسادة التي تحمل UCT216 UCT217 |
