| الاسم التجاري: | GQZ or Other famous brand |
| رقم الموديل: | سلسلة Z12A |
| الـ MOQ: | 5 قطع |

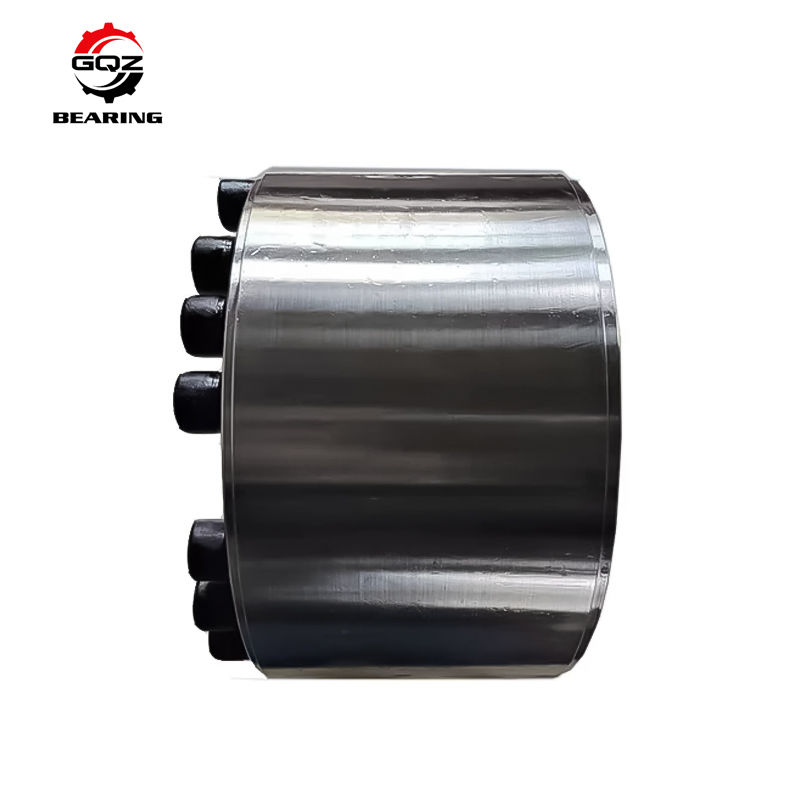

غطاء الارتباط التوسعي هو مكون أساسي متقدم يستخدم على نطاق واسع في السوق الدولية للاتصال الميكانيكي تحت الحمل الثقيل.هو جهاز ربط بدون مفتاح لتحقيق نقل الحمل عن طريق تشديد الضغط والاحتكاكات التي تولد بين الأسطح الملائمة للمسامير عالية القوة.
| الصناعات المطبقة | صناعة السيارات.المكاهن.بناء الآلات.طاحونة |
| مكان المنشأ | الصين |
| النوع | غطاء التوسع |
| رقم الطراز | سلسلة Z12A |
| الاسم التجاري | GQZ أو OEM |
| نوع الأختام | مفتوحة |
| المواد | الفولاذ الكروم |
| القطر الخارجي | 200-600ملم |
| حجم الحفر | 260-695 ملم |
| السمة | حياة طويلة |
| شهادة | ISO9001:2008 |
| الاهتزاز | Z1V1 Z2V2 Z3V3 |
| الدقة | P0,P5,P6 |
| الخدمة | خدمة OEM |
| الأسهم | غني |
| الحزمة | التعبئة الأصلية |
دقة التصنيع المنخفضة المطلوبة لثقوب العمود ، لا حاجة لمعدات التدفئة / الضغط ، تحتاج فقط إلى تشديد المسامير بشكل قطري وفقًا للقلب.
يسمح بإعادة وضع المحاور على العمود ويدعم الارتباطات مع المواد غير المحامية بشكل جيد.
لا يوجد هيكل يضعف المفتاح، لا يوجد ارتداء نسبي للحركة، حياة طويلة
الفشل التلقائي في حالة الإفراط يحمي سلامة المعدات.
يمكن أن تتحمل حمولات متعددة ، تدعم استخدام العديد من الأغلفة التوسعية في سلسلة لزيادة الحمل.
سهلة التفكيك (فقط فك المسامير) ، تصميم مضاد للصدأ لسطح الاتصال لضمان الاستخدام المتكرر.
| الأبعاد | مسامير غطاء الرأس ذات المقبس السادس | العبء الاسمي | الضغط على سطح المفاصل بين غطاء التوسع والعمود | الضغط على واجهة محور الغطاء التوسعي | عزم تشديد المسمار | الوزن | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| د | د | (ل) | (ل)1 | e | ب | د1 | n | القوة المحورية Ft (((kN) | عزم الدوران Mt ((kN.m) | pf ((N/mm2) | إف1 (((ن/ملم2) | مأ(N.m) | W.t ((kg) |
| 200 | 260 | 120 | 142 | 8 | 125 | M20*120 | 16 | 526 | 52.8 | 100 | 77 | 230 | 15 |
| 220 | 285 | 120 | 142 | 8 | 140 | M22*130 | 14 | 640 | 70 | 119 | 92 | 355 | 17.8 |
| 240 | 305 | 120 | 159 | 8 | 140 | M22*130 | 16 | 731 | 88 | 96 | 75 | 355 | 23.2 |
| 260 | 325 | 120 | 159 | 8 | 140 | M22*130 | 18 | 822 | 107 | 103 | 82 | 355 | 24.8 |
| 280 | 355 | 120 | 159 | 8 | 140 | M22*130 | 20 | 910 | 128 | 96 | 75 | 355 | 33 |
| 300 | 375 | 120 | 159 | 8 | 140 | M22*130 | 22 | 1000 | 151 | 99 | 79 | 355 | 36 |
| 320 | 405 | 120 | 159 | 8 | 140 | M22*130 | 18 | 1280 | 206 | 101 | 80 | 690 | 52 |
| 340 | 425 | 120 | 159 | 8 | 140 | M22*130 | 20 | 1420 | 242 | 106 | 85 | 690 | 54 |
| 360 | 455 | 120 | 159 | 8 | 140 | M22*130 | 20 | 1770 | 319 | 113 | 89 | 930 | 72 |
| 380 | 475 | 120 | 159 | 8 | 140 | M22*130 | 20 | 1770 | 337 | 109 | 97 | 930 | 75 |
| 400 | 485 | 120 | 159 | 8 | 140 | M22*130 | 20 | 1770 | 355 | 101 | 83 | 930 | 78 |
| 420 | 515 | 120 | 159 | 8 | 140 | M22*130 | 22 | 1980 | 410 | 107 | 87 | 930 | 82 |
البيئات القاسية، والتي تتميز بالرطوبة والغبار والدرجات الحرارية القاسية، تشكل تحديات كبيرة.
مقاومة التآكل: يمكن أن يؤدي التعرض للرطوبة إلى التآكل ، مما يؤثر على أداء الغطاء.
الحل: للعمليات في البيئات القاسية، اختر أغطية المحول المصنوعة من مواد مقاومة للتآكل أو النظر في الطلاء الوقائي لتحسين متانة أغطية المحول.
الصيانة الفعالة حاسمة لتحقيق أقصى قدر من العمر والأداء.
جداول التفتيش: إن وضع جداول التفتيش الروتينية يساعد في اكتشاف المشاكل المحتملة في وقت مبكر.
احتياجات التشحيم: التشحيم المناسب يضمن التشغيل بسلاسة ويقلل من التآكل.
الحل: للحفاظ على الأنظمة ذات أغطية المحول بشكل فعال:
تنفيذ جدول صيانة شامل بما في ذلك تنظيف وتفتيش وإعادة تزيين المكونات حول غطاء المحول.
احتفظ بسجلات مفصلة لجميع أنشطة الصيانة لتتبع حالة وأداء أغطية المحول مع مرور الوقت.
