| الاسم التجاري: | GQZ |
| رقم الموديل: | RU445G |
| الـ MOQ: | 5 قطعة |
| السعر: | $350- $400 |
| موعد التسليم: | 3 أيام عمل بعد استلام دفعتك |
| شروط الدفع: | T/T أو Western Union أو PayPal |

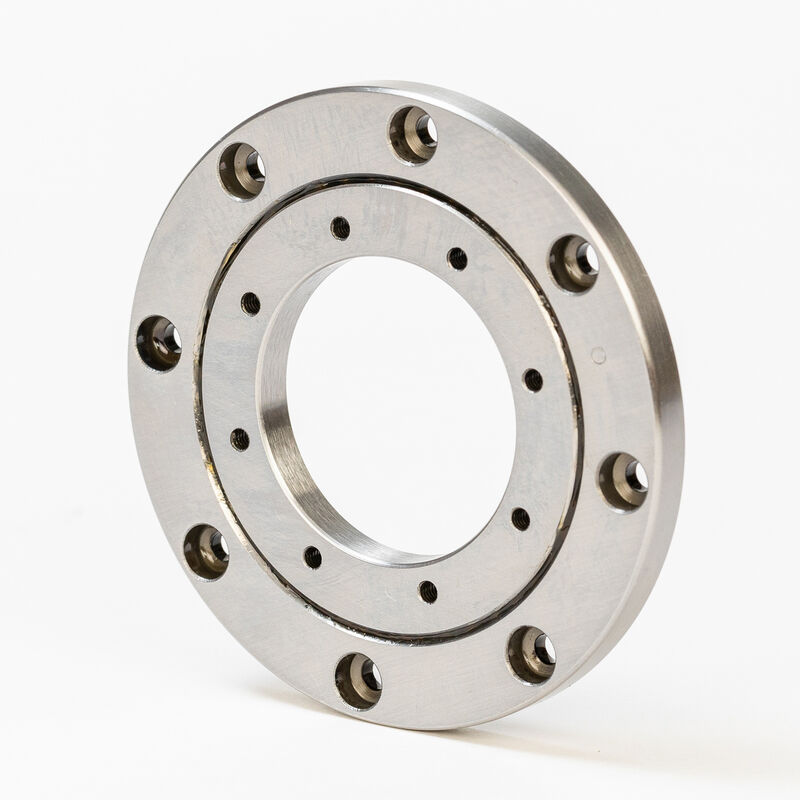

إن محمل الدوران RU445G بأسطوانات متقاطعة هو حل دوار متكامل الحلقة شديد التحمل مصمم لتحقيق أقصى قدر من الاستقرار الهيكلي. يتميز تكوين "G" بـ فتحات تمرير في كل من الحلقات الداخلية والخارجية، مما يسمح بالتركيب المرن باستخدام البراغي القياسية. بفضل تجويفه الضخم الذي يبلغ 350 مم وقطره الخارجي 540 مم، يعد RU445G المعيار الصناعي لـ طاولات الدوران CNC واسعة النطاق و قواعد الروبوتات ذات الحمولة الثقيلة و بوابات الروبوتات الطبية عالية العزم.
تصميم فتحات تمرير مزدوجة: تساهم الفتحات المدمجة في كلتا الحلقتين في تبسيط التركيب بالبراغي عبر الحلقة لتحقيق أقصى قدر من الأمان.
حمل ثابت فائق: مصمم لدعم ما يصل إلى 473 كيلو نيوتن، مما يجعله مثاليًا للآلات الصناعية الثقيلة.
صلابة عزم دوران مائلة عالية: توفر هندسة الأسطوانة المتقاطعة صلابة تزيد 3 مرات عن المحامل الكروية التقليدية.
هيكل حلقة متكامل: يضمن البناء أحادي القطعة دقة دوران فائقة وسرعات أعلى.
أداء خالٍ من الخلوص: توفر خيارات التحميل المسبق المعدة في المصنع حركة سلسة وخالية من اللعب للمهام الدقيقة.
| المعلمة | تفاصيل RU445G |
| الموديل | RU445G (نوع فتحة التمرير) |
| القطر الداخلي (ID) | 350 مم |
| القطر الخارجي (OD) | 540 مم |
| العرض (H) | 45 مم |
| النوع | محمل دوران بأسطوانات متقاطعة |
| الهيكل | حلقة متكاملة، أسطوانات أسطوانية متقاطعة |
| المادة | فولاذ المحمل (GCr15) |
| الحمل الديناميكي (C) | 222 كيلو نيوتن |
| الحمل الثابت (C0) | 473 كيلو نيوتن |
| الكتلة | 35.4 كجم |
| فئة الدقة | P5 / P4 / P2 اختياري |
| التطبيق | الروبوتات الثقيلة، طاولات الدوران، أجهزة المسح المقطعي |
الروبوتات الصناعية الثقيلة: محور الدوران الرئيسي لأذرع الروبوتات الصناعية ذات الحمولة الكبيرة.
مراكز التصنيع باستخدام الحاسب الآلي: طاولات دوران كبيرة للمحور الرابع/الخامس وآلات التجليخ الرأسية.
التكنولوجيا الطبية: دوران دقيق لأجهزة المسح المقطعي والرنين المغناطيسي الثقيلة.
الفضاء والرادار: قواعد هوائيات عالية العزم وحوامل تتبع الأقمار الصناعية.
| الموديل | d | D | B | C | Co | كجم |
|---|---|---|---|---|---|---|
| RU28 | 10 | 52 | 8 | 2.91 | 2.43 | 0.12 |
| RU42 | 20 | 70 | 12 | 7.35 | 8.35 | 0.29 |
| - | 25 | 80 | 12 | 8.61 | 10.6 | 0.4 |
| RU66 | 35 | 95 | 15 | 17.5 | 22.3 | 0.66 |
| RU85 | 55 | 120 | 15 | 20.3 | 29.5 | 1 |
| RU124 | 80 | 165 | 22 | 33.1 | 50.9 | 2.6 |
| RU124G | 80 | 165 | 22 | 33.1 | 50.9 | 2.6 |
| RU124X | 80 | 165 | 22 | 33.1 | 50.9 | 2.6 |
| RU148 | 90 | 210 | 25 | 49.1 | 76.8 | 4.9 |
| RU148G | 90 | 210 | 25 | 49.1 | 76.8 | 4.9 |
| RU148X | 90 | 210 | 25 | 49.1 | 76.8 | 4.9 |
| RU178 | 115 | 240 | 28 | 80.3 | 135 | 6.8 |
| RU178G | 115 | 240 | 28 | 80.3 | 135 | 6.8 |
| RU178X | 115 | 240 | 28 | 80.3 | 135 | 6.8 |
| RU228 | 160 | 295 | 35 | 104 | 173 | 11.4 |
| RU228G | 160 | 295 | 35 | 104 | 173 | 11.4 |
| RU228X | 160 | 295 | 35 | 104 | 173 | 11.4 |
| RU297 | 210 | 380 | 40 | 156 | 281 | 21.3 |
| RU297G | 210 | 380 | 40 | 156 | 281 | 21.3 |
| RU297X | 210 | 380 | 40 | 156 | 281 | 21.3 |
| RU445 | 350 | 540 | 45 | 222 | 473 | 35.4 |
| RU445G | 350 | 540 | 45 | 222 | 473 | 35.4 |
| RU445X | 350 | 540 | 45 | 222 | 473 | 35.4 |
الروبوتات الصناعية الثقيلة: دوران القاعدة لأذرع الروبوتات ذات الحمولة الكبيرة وقواعد الدوران.
آلات CNC واسعة النطاق: طاولات دوران ثقيلة للمحور الرابع/الخامس وطاولات عمل آلات التفريز.
التكنولوجيا الطبية: دوران دقيق لأنظمة التصوير المقطعي والرنين المغناطيسي ذات التجويف الكبير.
الرادار والأقمار الصناعية الدقيقة: قواعد هوائيات عالية العزم وحوامل تتبع الفضاء السحيق.
1. ما هو الفرق بين RU445G و RU445X؟
يحتوي RU445G على فتحات تمرير في كلتا الحلقتين، مما يسمح لك باستخدام البراغي والصواميل الخاصة بك للتركيب. يتميز RU445X بـ فتحات ملولبة في الحلقة الداخلية للربط المباشر في المحمل.
2. هل يمكن لـ RU445G التعامل مع الأحمال المجمعة؟
نعم. نظرًا لتصميم الأخدود على شكل حرف V بزاوية 90 درجة، يمكن لمحمل RU445G واحد التعامل في وقت واحد مع الأحمال الشعاعية، والأحمال المحورية من كلا الاتجاهين، وأحمال عزم الدوران المائلة المعقدة.
3. هل تقدم GQZ إعدادات تحميل مسبق مختلفة؟
بالتأكيد. نقدم خلوصًا قياسيًا، أو تحميلًا مسبقًا خفيفًا (C1)، أو تحميلًا مسبقًا ثقيلًا (C0) اعتمادًا على ما إذا كنت تعطي الأولوية للدوران عالي السرعة أو أقصى صلابة للنظام.
جرّب استقرار ودقة GQZ RU445G. اتصل بفريق الهندسة لدينا اليوم للحصول على رسومات فنية، ونماذج ثلاثية الأبعاد، أو عرض أسعار تنافسي!
