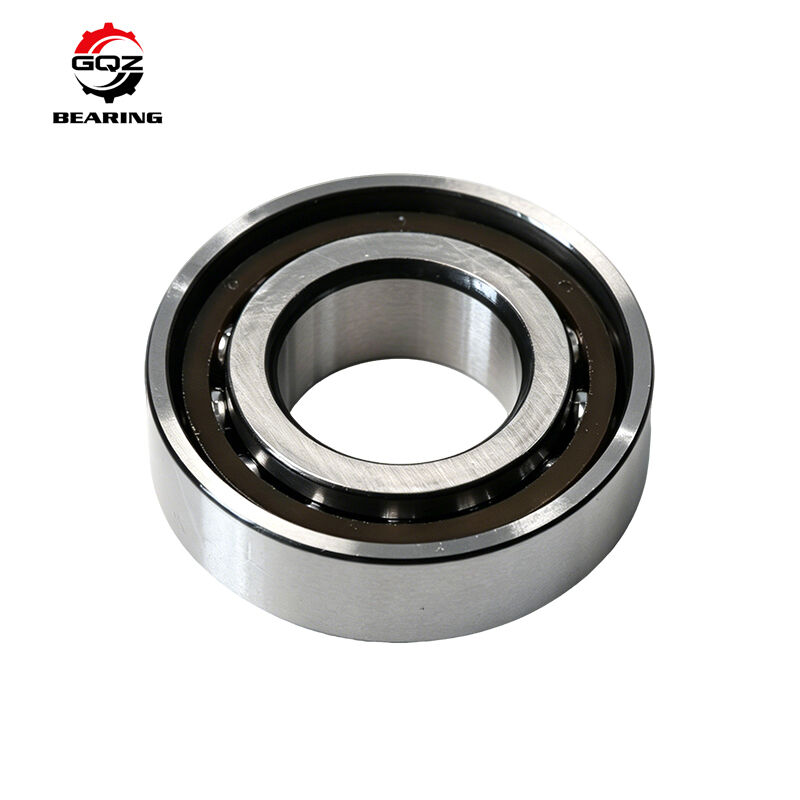

GQZ S7204CD/HC السيراميكي الهجين الصف واحد كرة اتصال زاوية 20×47×14mm 15° زاوية اتصال نوع مفتوح

S7204CD/HC هو محمل كروي دقيق للغاية أحادي الصف بزاوية تلامس.

• S: تصميم قابل للمطابقة عالميًا
• CD: زاوية تلامس 15 درجة، هندسة داخلية D عالية السعة
• HC: هيكل هجين، حلقات داخلية وخارجية فولاذية + عناصر تدحرج سيراميك نيتريد السيليكون مع قدرة عزل كهربائي

الهيكل المفتوح يدعم تشحيم الزيت المتداول. يتحمل حملًا شعاعيًا مدمجًا وحملًا محوريًا أحادي الاتجاه. يمكن ترتيب المحمل الفردي ظهرًا لظهر (DB)، وجهًا لوجه (DF) أو متوازي (DT) لتحمل الأحمال المحورية ثنائية الاتجاه. تقلل الكرات السيراميكية القوة الطاردة المركزية عند سرعة الدوران العالية، وتكبح التآكل الكهربائي وتخفض درجة حرارة التشغيل. معتمد على نطاق واسع في مغازل CNC عالية السرعة، ومحركات السيرفو بتحويل التردد، ودعامات براغي الكرة والمعدات الدوارة عالية الدقة المعرضة للتلف بسبب التيار الشارد.

سيتم إرسال عرض أسعار رسمي في غضون 24 ساعة عند استفسارك.

الموديل

S7204CD/HC

الأبعاد

d20 مم، D47 مم، B14 مم

الحد الأدنى للشطف r

1 مم

الوزن الصافي

حوالي 0.092 كجم

الهيكل

محمل كروي أحادي الصف بزاوية تلامس

زاوية التلامس

15 درجة

المادة

الحلقة الداخلية/الخارجية: فولاذ محامل GCr15؛ عنصر التدحرج: كرات سيراميك Si3N4؛ قفص راتنج الفينوليك المصنع

شكل الهيكل

نوع مفتوح بدون أختام

الحمل الديناميكي الأساسي Cr

11900 نيوتن

الحمل الساكن الأساسي C0r

5850 نيوتن

سرعة الحد (تشحيم الزيت)

48000 دورة في الدقيقة

معلومات إضافية

رسومات الأبعاد الكاملة وبيانات الحمل متاحة عند الطلب.

1. عناصر التدحرج السيراميكية الهجينة HC تحقق أداء العزل، وتتجنب بشكل فعال تآكل الحفر الكهربائي للمحامل
2. هيكل CD عالي السعة بزاوية 15 درجة يوازن بين الأداء عالي السرعة وقدرة تحمل الحمل
3. تصميم S القابل للمطابقة عالميًا، مرن لتركيبات مزدوجة مختلفة على الموقع
4. الكرات السيراميكية منخفضة الكثافة تقلل الحمل الطارد المركزي، وتحقق سرعة حد أعلى من المحامل الفولاذية بالكامل
5. التصميم المفتوح يتكيف مع تشحيم الزيت المتداول المستمر للتشغيل الدقيق عالي السرعة طويل الأمد
6. قابل للتخصيص: درجة دقة P4/P5، فئات تحميل مسبق متعددة، علامة ليزر OEM، شحم مخصص عالي السرعة

• مغزل مراكز التشغيل الرأسية والأفقية عالية السرعة
• أعمدة دوارة لمحركات السيرفو والمولدات ذات التردد المتغير
• مجموعات دعم طرف ثابت لبرغي الكرة الدقيق
• آلات التجليخ عالية السرعة ووحدات نقل الحركة الدقيقة الآلية
• المعدات الدوارة المعرضة لخطر التيار الكهربائي الشارد والتآكل الكهربائي

25 عامًا من الشركة المصنعة للمحامل المحترفة، يتم تصدير المنتجات عالميًا.

فحص صارم لاستدارة الكرة السيراميكية وجودة السطح.

تشطيب فائق للممرات الدقيقة لتلبية متطلبات الدقة العالية.

دعم فني على مدار 24 ساعة لتخطيط الاقتران واختيار التحميل المسبق.

مخزون وفير لموزعي الآلات.

أبعاد دقيقة وأداء خدمة مستقر.

فحص صلابة التبريد والمعالجة الحرارية لحلقة GCr15

فرز أبعاد كرات سيراميك نيتريد السيليكون وكشف عيوب السطح

تشطيب فائق الدقة لأسطح الممرات

اختبار زاوية التلامس، الخلوص الداخلي، واهتزاز الدوران

إذا كنت بحاجة إلى محامل بزاوية تلامس هجينة سيراميكية S7204CD/HC:

أرسل استفسارًا للحصول على الدعم أدناه:

• عرض أسعار سريع في غضون 24 ساعة
• استشارة حلول مطابقة DB/DF
• اختيار درجة الدقة والتحميل المسبق الاختياري
• سعر المصنع المباشر التنافسي
• اتصل بفريق المبيعات لدينا للحصول على أوراق بيانات كاملة وعرض رسمي.
