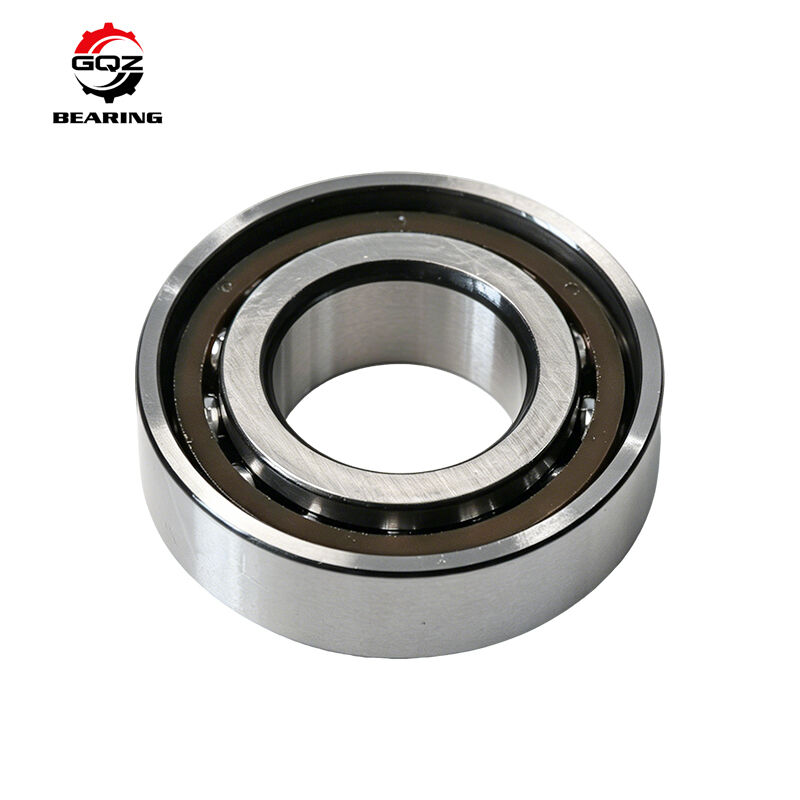

GQZ 7030ACM صف واحد كرة اتصال زاوية تحمل 150 × 225 × 35mm 25 ° زاوية اتصال قفص النحاس النوع المفتوح

7030ACM هو عبارة عن محامل كرة اتصال زاوية من النوع المفتوح من الصف واحد.

• التكييف: زاوية الاتصال 25°، قدرة الحمل الشعاعي والحوري المتوازنة
• م: قفص نحاس صلب مصنع، استقرار التوجيه تحت حمولة ثقيلة وتدوير مستمر

الهيكل المفتوح يدعم التشحيم بالشحوم أو الزيت المتداول. تحمل محمل واحد الحمل الإشعاعي المشترك والحمل المحوري في اتجاه واحد. يمكن دمجها كـ DB خلفاً خلفاً ،مجموعات متطابقة DF وجها لوجه أو DT للتحمل للدفع المحوري ثنائي الاتجاه. مناسبة لمتوسط السرعة العالية، والحمولة المحورية المتغيرة الثقيلة سيناريوهات العمل. تستخدم على نطاق واسع لأدوات الآلة الكبيرة، ودعم المسامير الكراتية الثقيلة، صناديق التروس الصناعية،المضغوطات ومعدات نقل الحد الأدنى للأتمتة الكبيرة.

سيتم إرسال اقتباس رسمي في غضون 24 ساعة بعد استفسارك.

النموذج

7030ACM

الأبعاد

d150 mm، D225 mm، B35 mm

(مِن (تشامفير

r:2.1 ملم؛ r1:1.1 ملم

الوزن الصافي

حوالي 4.10 كجم

الهيكل

محامل كرة اتصال زاوية من صف واحد

زاوية الاتصال

25 درجة

المواد

الحلقة الداخلية/الخارجية: فولاذ محمل GCr15؛ قفص نحاسي معد

شكل الهيكل

النوع المفتوح بدون أغطية

الحمل الديناميكي الأساسي Cr

159100 N

الحمل الساكن الأساسي C0r

220600 N

الحد من السرعة

(الدهون):5000 دورة في الدقيقة؛ (الزيت):7500 دورة في الدقيقة

معلومات إضافية

رسومات الأبعاد الكاملة وبيانات الحمل المتاحة عند الطلب.

1. ميزان زاوية الاتصال 25 ° أداء عالية السرعة وقدرة تحمل الحمولة المحورية
2. قفص النحاس المصنعة يحتوي على صلابة عالية، مكافحة التشوه تحت الحمل المستمر الثقيل
3. التصميم المفتوح يسمح بتداول الزيت بشكل مريح وتجديد الدهون بشكل دوري
4. التزاوج المرن: ترتيب DB / DF / DT لتلبية متطلبات الصلابة المختلفة
5. الأبعاد المتريّة القياسية لـ ISO، قابلة للتبادل بالكامل مع مواصفات العلامة التجارية الرئيسية
6. قابلة للتخصيص: درجة الدقة P5 / P4 ، فئات تحميل مسبق مختلفة ، علامة OEM بالليزر ، زيت EP عالي درجة الحرارة

• مركز التصنيع الرأسي والأفقي الكبير
• وحدات محامل الدعم الثابتة ذات المسمار الكروي للخدمات الثقيلة
• المضغوطات الصناعية والمتنفسات وصناديق التروس الثقيلة المتوسطة السرعة
• أجهزة تحديد المواقع الآلية الكبيرة ومعدات الطاولات الدوارة
• الأنظمة الميكانيكية الخاضعة لأحمال شعاعية ومتناوبة محورية

25 عامًا مصنع محامل محترف، منتجات تصدر في جميع أنحاء العالم

طحن دقة صارمة للممرات والكرات الصلبة.

تفتيش جودة صارم لثبات قياس قفص النحاس.

دعم تقني على مدار 24 ساعة لتخطيط مقارنة العوارض واختيار الحمولة المسبقة.

مخزون كاف لموزعي الآلات

أبعاد دقيقة وأداء خدمة مستقر

معالجة صلابة المواد الخام GCr15

التصميم الدقيق للأسطح السريعة والكرات الصلبة

اختبار زاوية الاتصال والمسافة الداخلية واختبار تدفق الدوران

فحص مسطحة القفص وتخليص التجميع

إذا كنت بحاجة إلى 7030ACM محامل كرة الاتصال الزاوية:

إرسال استفسار للحصول على الدعم أدناه:

• اقتباس سريع خلال 24 ساعة
• استشارة مخطط مجموعة محامل DB/DF المتطابقة
• درجة الدقة والحل الاختياري المحدد
• سعر صناعي مباشر تنافسي
• اتصل بفريق المبيعات للحصول على بيانات كاملة وعرض رسمي
