| الاسم التجاري: | GQZ /OEM |
| رقم الموديل: | 30317DU |
| الـ MOQ: | 1 قطعة |
| سعر: | USD 3-6 |
| موعد التسليم: | 3-5 أيام عمل |
| شروط الدفع: | / تي تي، ويسترن يونيون، |

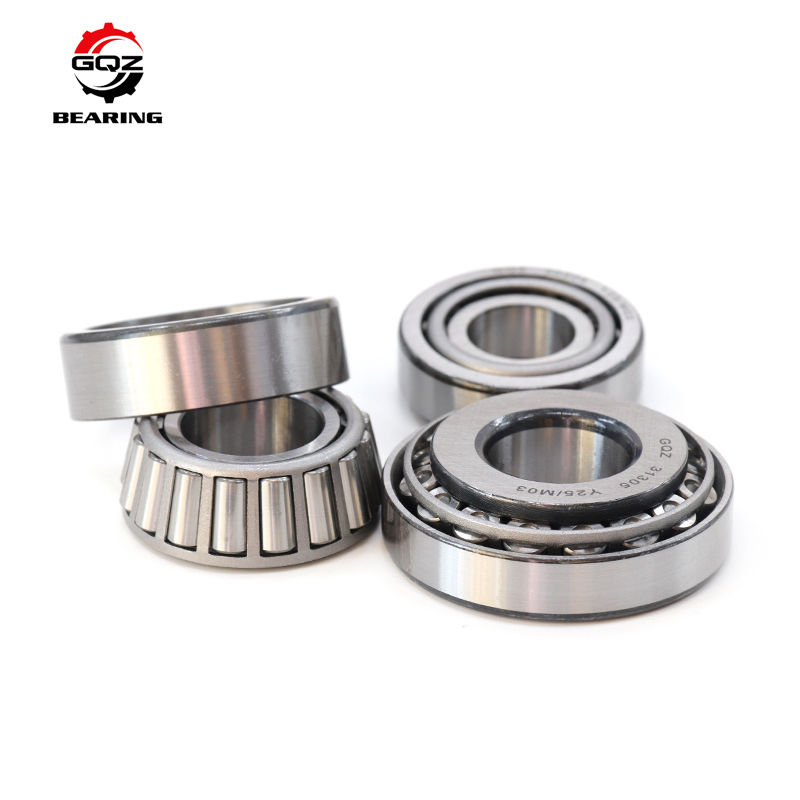

30317DU هو محمل أسطواني مدبب أحادي الصف عالي الحمل متوافق مع مواصفات ISO و NTN الصناعية، بأبعاد إجمالية 85 × 180 × 44.5 مم، ويستخدم على نطاق واسع في أنظمة القيادة للمركبات التجارية والآلات الثقيلة.
مصنوع من فولاذ المحامل GCr15 المقوى عالي الصلابة، ومجهز بقفص فولاذي مختوم لتوجيه الأسطوانات المدببة بالتساوي. يعزز تصميم الأسطوانة المحسن D بشكل كبير عمر الخدمة في ظل ظروف الاهتزاز والصدمات؛ تضمن التفاوتات العالمية U قابلية التبادل بين العلامات التجارية. يتكيف التصميم المفتوح غير المختوم تمامًا مع تشحيم حمام الزيت المتداول داخل أغلفة المحاور المغلقة وعلب التروس، مع أداء ممتاز لتبديد الحرارة. يتحمل الهيكل المدبب أحادي الصف الحمل الشعاعي الثقيل المتزامن والدفع المحوري أحادي الاتجاه، ويستخدم عادة في ترتيب مزدوج ظهرًا لظهر لتحقيق تحديد موضعي محوري ثنائي الاتجاه لمحاور الشاحنات وأعمدة القيادة وتجميعات ناقل الحركة.
*أرسل متطلباتك التفصيلية للحصول على حلول محامل مطابقة على الفور.
| عنصر المعلمة | المواصفات |
|---|---|
| الموديل | 30317DU |
| نوع المحمل | محمل أسطواني مدبب أحادي الصف (معيار NTN) |
| عدد الصفوف | صف واحد |
| القطر الداخلي (d) | 85 مم |
| القطر الخارجي (D) | 180 مم |
| عرض التجميع الكلي (T) | 44.5 مم |
| عرض الحلقة الداخلية (B) | 41 مم |
| عرض الحلقة الخارجية (C) | 28 مم |
| نصف قطر الحد الأدنى للانحناء rs min | 4 مم / 3 مم |
| تصنيف الحمل الديناميكي الأساسي (Cr) | 247 كيلو نيوتن |
| تصنيف الحمل الساكن الأساسي (C0r) | 293 كيلو نيوتن |
| سرعة الحد (تشحيم الشحم) | 1900 دورة في الدقيقة |
| سرعة الحد (تشحيم الزيت) | 2500 دورة في الدقيقة |
| نوع الختم | مفتوح (بدون أختام، نوع مفتوح) |
| القفص | قفص ضغط فولاذي مختوم |
| الميزة الهيكلية | مخروط وكوب قابلان للفصل؛ يتحملان الحمل الشعاعي المدمج + المحوري أحادي الاتجاه |
| المادة | فولاذ محامل GCr15 |
| الوزن الصافي التقريبي | 4.85 كجم |
| درجة حرارة التشغيل | -30 درجة مئوية ~ +120 درجة مئوية |
| فئة الدقة | قياسي P0 (P6/P5 اختياري) |
*تحقق من موديلات المحامل المطابقة لإكمال تجميعك الميكانيكي.
س1: الأبعاد الإجمالية الدقيقة؟
ج: التجويف الداخلي 85 مم، القطر الخارجي 180 مم، عرض التجميع الكلي 44.5 مم.
س2: ماذا تعني اللاحقتان D و U على التوالي؟
ج: D = هيكل داخلي محسّن لتحسين القدرة على تحمل الأحمال؛ U = تفاوت عالمي قابل للتبادل للاستبدال بين العلامات التجارية المختلفة.
س3: نوع الختم؟
ج: نوع مفتوح، لا توجد أختام مطاطية/معدنية على كلا الجانبين.
س4: هل يمكن للمحمل الواحد تحمل الأحمال المحورية ثنائية الاتجاه؟
ج: الوحدة الواحدة تتحمل القوة المحورية في اتجاه واحد فقط؛ يمكن لمحملين مثبتين بشكل متعاكس تحمل الأحمال المحورية ثنائية الاتجاه.
س5: سرعتان حد دوران؟
ج: تشحيم الشحم: 1900 دورة في الدقيقة؛ تشحيم الزيت: 2500 دورة في الدقيقة.
س6: هل يمكن استخدامه على أعمدة دوارة خارجية مكشوفة؟
ج: غير مناسب. يجب أن يعتمد الهيكل المفتوح على غلاف المعدات المغلق لمنع الغبار والطين والرطوبة.
*اتصل بنا في أي وقت للحصول على استشارات المعلمات الفنية وإرشادات الاختيار.
