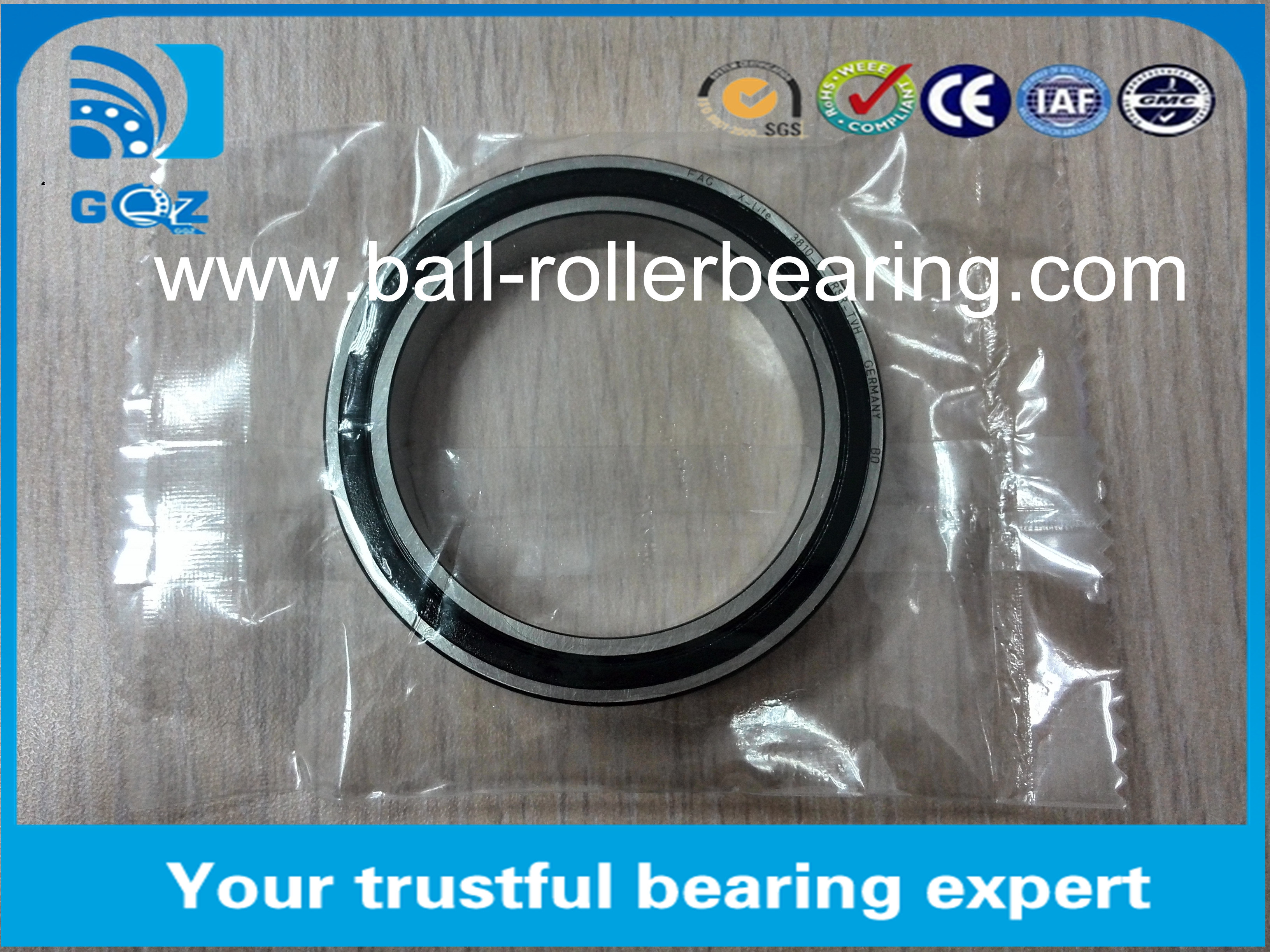

رابط زاوية عالية السرعة حزمة الكرة 3810-B-TVH 0.07KG الكتلة 50x65x12mm
| نموذج المحامل | 3810-B 3810-B-TVH |
| زاوية الاتصال | 25 درجة |
| النوع | محامل كرة اتصال زاوية صف مزدوج |
| d (ملم) | 50 |
| D (ملم) | 65 |
| B (ملم) | 12 |
| الكتلة (كغ) | 0.07 |
| الدقة |
P6 ، P5 ، P4 ، P2 |
لدينا حاليا390.القطع من 3810-B-TVH سلسلة مزدوجة من محامل الكرة الزاويةأناالأسهم.إذا كنت بحاجة إلى3810-B-TVH محامل كرات، فقط لا تتردد في الاتصال بنا. يمكننا أن نضمن لك أفضل جودة؛ الأسعار الأكثر تنافسية؛ أقصر وقت للتسليم وأعلى جودة الخدمة.
لمزيد من التفاصيل عن3810-B-TVHرجاءً لا تتردد في الاتصال بي واتس ابأو سكايبأوالبريد الإلكتروني.
وبالإضافة إلى ذلك، لدينا أيضاً أنواع مختلفة من العوارض و الكتل الموجهة الأخرى في المخزون، فقط انقر على "
اتصل بنا الآنزر الأسعار وغيرها من المعلومات.
|
محامل النموذج |
د (ملم) |
د (ملم) |
ب (ملم) |
| 3800-B-TVH | 10 | 19 | 7 |
| 3801-B-TVH | 12 | 21 | 7 |
| 3802-B-TVH | 15 | 24 | 7 |
| 3803-B-TVH | 17 | 26 | 7 |
| 3804-B-TVH | 20 | 32 | 10 |
| 3805-B-TVH | 25 | 37 | 10 |
| 3806-B-TVH | 30 | 42 | 10 |
| 3807-B-TVH | 35 | 47 | 10 |
| 3808-B-TVH | 40 | 52 | 10 |
| 3809-B-TVH | 45 | 58 | 10 |
| 3810-B-TVH | 50 | 65 | 12 |
| 3811-B-TVH | 55 | 72 | 13 |
| 3812-B-TVH | 60 | 78 | 14 |
| 3814-B-TVH | 70 | 90 | 15 |
| 3816-B-TVH | 80 | 100 | 15 |
| الإضافة | الوصف |
| ب | البناء الداخلي المعدل، زاوية الاتصال α = 25 درجة، دون ملء الفتحة |
| C2 | الحرارة الداخلية المحورية C2 |
| C3 | الحرارة الداخلية المحورية C3 |
| القاضي العام | حلقة داخلية منقسمة |
| م | قفص نحاسي صلب، مدرب بالكرات |
| (ما) | قفص نحاسي صلب، توجيه على الحلقة الخارجية |
| TVH | قفص كعب من البولياميدي الصلب |
| 2RSR | أغطية الشفاه على الجانبين |
| 2Z | أغطية الفجوة على جانبي |
مقدمة
محامل الكرات الزاوية ذات الصف المزدوج هي وحدات ذات حلقات داخلية وخارجية صلبة ومجموعات الكرة والقفص مع بولياميد أو صفيحات الصلب أو أقفاص النحاس.بنيتهم مشابهة لزوج من صف واحد محامل الكرة الاتصال الزاوية في ترتيب O لكنها أضيق إلى حد مافهي تختلف في حجم زاوية الاتصال وتصميم حلقات المحامل.
الختم
المسلسلات 38..-B، 30..-B، 32..-B و 33..-B مع اللاحقة 2RSR مغلقة بختام الشفاه على كلا الجانبين.
السلسلة مع اللاحظة 2Z لديها أغلفة الفجوة على جانبي.
التشحيم
يتم تزيين العوارض المغلقة بالدهون عالية الجودة ويتم تزيينها مدى الحياة
درجة حرارة العمل
المحامل المفتوحة مناسبة لدرجات حرارة العمل من 30 درجة مئوية إلى 150 درجة مئوية.
