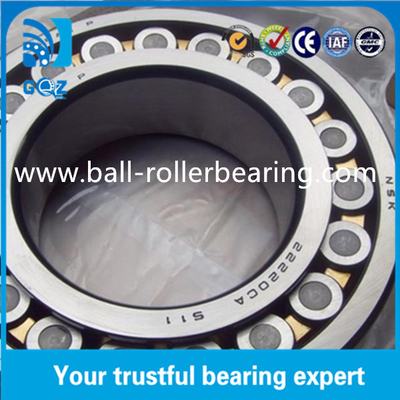

فولاذ الكروم 22222 محامل للفولاذ الكرومي فائقة الدقة 110 × 200 × 53 مم
أنواع تصميم محملات الأدوات الكروية
تتوفر أنواع الدرامات الكروية EA و C و CD و CA و MB و E و K30 ، والتي تم تصميمها لقدرة تحميل عالية.
الأنواع EA ، C ، و CD لديها أقفاص فولاذية مطبقة ؛ ونوع CA لديه أقفاص نحاسية مصنعة.
يحتوي النوع EA على قدرة حمولة عالية بشكل خاص ، ويضم عزم دوران منخفض ، وله قفص عالي القوة.
يتم توفير خندق زيت و ثقوب في الحلقة الخارجية لتزويد المزلق و يتم إضافة أرقام المحامل بـ E4.
لاستخدام محامل مع خروقات الزيت والثقوب، فمن المستحسن توفير خروقة زيت في فتحة المنزل، لأن عمق الخروط في المحامل محدودة.
|
البند: |
حمالات الدوار الكروية |
|
الطراز: |
22222 |
|
الأبعاد: |
110ملم×200ملم×53ملم |
|
خندق، ثقوب التشحيم: |
حلقة خارجية مع خروقات حلقة وثلاثة ثقوب حقن |
|
الخصائص الهيكلية |
عجلات متماثلة، قفص نحاسي كامل |
|
حركة الرياح في المحامل: |
C3 |
|
غيرها: |
|
|
التثبيت: |
التثبيت القياسي |
|
درجة حرارة العمل: |
عادي |
نموذج آخر لا يمكننا أن نقدم
| رمز المحامل | د | د | ب | ج | C0 | (بو) | سرعة مرجعية | الحد من السرعة | الكتلة |
| 22205 E | 25 | 52 | 18 | 49 | 44 | 4,75 | 13000 | 17000 | 0,26 |
| 22206 E | 30 | 62 | 20 | 64 | 60 | 6,4 | 10000 | 14000 | 0,29 |
| 22207 E | 35 | 72 | 23 | 86,5 | 85 | 9,3 | 9000 | 12000 | 0,45 |
| 22208 E | 40 | 80 | 23 | 96,5 | 90 | 9,8 | 8000 | 11000 | 0,53 |
| 22209 E | 45 | 85 | 23 | 102 | 98 | 10,8 | 7500 | 10000 | 0,58 |
| 22210 E | 50 | 90 | 23 | 104 | 108 | 11,8 | 7000 | 9500 | 0,63 |
| 22211 E | 55 | 100 | 25 | 125 | 127 | 13,7 | 6300 | 8500 | 0,84 |
| 22208 E | 40 | 80 | 23 | 96,5 | 90 | 9,8 | 8000 | 11000 | 0,53 |
| 22212 E | 60 | 110 | 28 | 156 | 166 | 18,6 | 5600 | 7500 | 1,15 |
| 22213 E | 65 | 120 | 31 | 193 | 216 | 24 | 5000 | 7000 | 1,55 |
| 22214 E | 70 | 125 | 31 | 208 | 228 | 25,5 | 5000 | 6700 | 1,55 |
| 22215 E | 75 | 130 | 31 | 212 | 240 | 26,5 | 4800 | 6300 | 1,70 |
| 22216 E | 80 | 140 | 33 | 236 | 270 | 29 | 4300 | 6000 | 2,10 |
| 22217 E | 85 | 150 | 36 | 285 | 325 | 34,5 | 4000 | 5600 | 2,65 |
| 22218 E | 90 | 160 | 40 | 325 | 375 | 39 | 3800 | 5300 | 3,40 |
| 22219 E | 95 | 170 | 43 | 380 | 450 | 46,5 | 3600 | 4800 | 4,15 |
| 22220 E | 100 | 180 | 46 | 425 | 490 | 49 | 3400 | 4500 | 4,90 |
| 22222 E | 110 | 200 | 53 | 560 | 640 | 63 | 3000 | 4000 | 7,00 |
| 22224 E | 120 | 215 | 58 | 630 | 765 | 73,5 | 2800 | 3800 | 8,70 |
| 22226 E | 130 | 230 | 64 | 735 | 930 | 88 | 2600 | 3600 | 11,0 |
