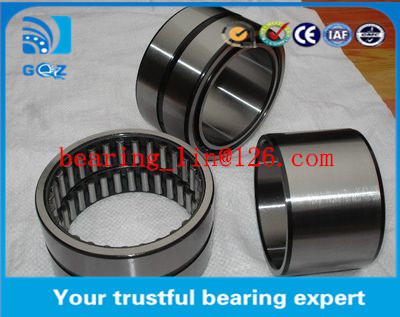

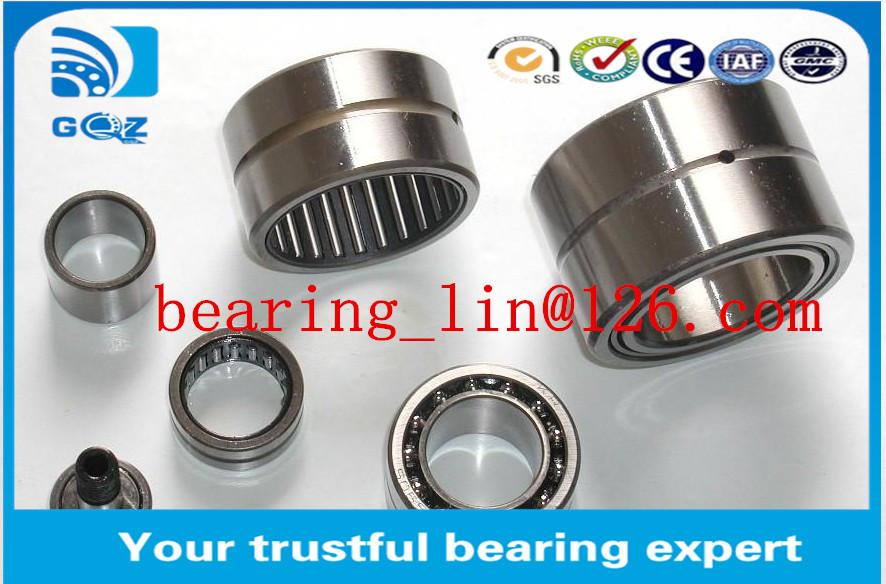

مقاومة للاستعمالات المفتوحة عالية الدقة الدوارة تحمل مدة طويلة العينة المجانية
ما هي تطبيقات محامل الدوار الإبرة؟
محامل الإبرةتستخدم بشكل كبير في مكونات السيارات مثل محاور الذراع المتحركة والمضخات والمضغوطات والتحويلات.عادةً ما يحتوي عمود محرك سيارة ذات الدفع الخلفي على ثمانية محامل إبر على الأقل (أربعة في كل مفصل U) وغالبًا ما يكون أكثر إذا كان طويلًا بشكل خاص، أو تعمل على المنحدرات الحادة.
توضيحات إضافية حول محامل أدوات الدوار: وفقًا لـ "دليل ماركس المعياري لمهندسي الميكانيكا"محامل الإبرة هو محامل عجلات مع عجلات طولها أربعة أضعاف قطرها على الأقل.
| البند | القديم | د | د | B ((ملم) |
| (ملم) | (ملم) | |||
| HK0408 | 37941/4 | 4 | 8 | 8 |
| HK0509 | 47941/5 | 5 | 9 | 9 |
| HK0608 | 37941/6 | 6 | 10 | 8 |
| HK0609 | 47941/6 | 6 | 10 | 9 |
| HK0709 | 47941/7 | 7 | 11 | 9 |
| HK0808 | 37941/8 | 8 | 12 | 8 |
| HK0810 | 57941/8 | 8 | 12 | 10 |
| HK0910 | 57941/9 | 9 | 13 | 10 |
| HK0912 | 67941/9 | 9 | 13 | 12 |
| HK1010 | 57941/10 | 10 | 14 | 10 |
| HK1012 | 67941/10 | 10 | 14 | 12 |
| HK1210 | 57941/12 | 12 | 16 | 10 |
| HK1412 | 37941/14 | 14 | 20 | 12 |
| HK1416 | 57941/14 | 14 | 20 | 16 |
| HK1512 | 37941/15 | 15 | 21 | 12 |
| HK1516 | 57941/15 | 15 | 21 | 16 |
| HK1612 | 37941/16 | 16 | 22 | 12 |
| HK1616 | 57941/16 | 16 | 22 | 16 |
| HK1712 | 37941/17 | 17 | 23 | 12 |
| HK1812 | 37941/18 | 18 | 24 | 12 |
| HK1816 | 57941/18 | 18 | 24 | 16 |
| HK2010 | 27941/20 | 20 | 26 | 10 |
| HK2012 | 37941/20 | 20 | 26 | 12 |
| HK2016 | 57941/20 | 20 | 26 | 16 |
| HK2210 | 27941/22 | 22 | 28 | 10 |
| HK2212 | 37941/22 | 22 | 28 | 12 |
| HK2216 | 57941/22 | 22 | 28 | 16 |
| HK2512 | 27941/25 | 25 | 32 | 12 |
| HK2516 | 47941/25 | 25 | 32 | 16 |
| HK2520 | 67941/25 | 25 | 32 | 20 |
| HK2816 | 47941/28 | 28 | 35 | 16 |
| HK2820 | 67941/28 | 28 | 35 | 20 |
| HK3012 | 27941/30 | 30 | 37 | 12 |
| HK3016 | 47941/30 | 30 | 37 | 16 |
| HK3020 | 67941/30 | 30 | 37 | 20 |
| HK3512 | 27941/35 | 35 | 42 | 12 |
| HK3520 | 67941/35 | 35 | 42 | 20 |
| HK4012 | 27941/40 | 40 | 47 | 12 |
| HK4020 | 67941/40 | 40 | 47 | 20 |
| HK4512 | 27941/45 | 45 | 52 | 12 |
|
شريحة العمود |
الوحدة رقم |
الأبعاد (ملم) |
معايير الحمل الأساسية |
الحد من السرعة |
الوزن |
||||||
|
ملم |
د |
F |
د |
ب |
r دقيقة |
S |
C KN |
C0 KN |
r/min |
g |
|
|
10 |
NA4900 |
10 |
14 |
22 |
13 |
0.3 |
0.5 |
8.5 |
9.2 |
20000 |
23 |
|
12 |
NA4901 |
12 |
16 |
24 |
13 |
0.3 |
0.5 |
9.4 |
10.9 |
17000 |
26 |
|
15 |
NA4902 |
15 |
20 |
28 |
13 |
0.3 |
0.5 |
10.6 |
13.6 |
14000 |
34 |
|
17 |
NA4903 |
17 |
22 |
30 |
13 |
0.3 |
0.5 |
11 |
14.6 |
12000 |
37 |
|
20 |
NA4904 |
20 |
25 |
37 |
17 |
0.3 |
0.8 |
21 |
25.5 |
10000 |
141 |
|
22 |
NA49/22 |
22 |
28 |
39 |
17 |
0.3 |
0.8 |
22.8 |
29.5 |
9500 |
80 |
|
25 |
NA4905 |
25 |
30 |
42 |
17 |
0.3 |
0.8 |
23.6 |
31.5 |
9500 |
88 |
|
28 |
NA49/28 |
28 |
32 |
45 |
17 |
0.3 |
0.8 |
24.4 |
33.5 |
8500 |
97.7 |
|
30 |
NA4906 |
30 |
35 |
47 |
17 |
0.3 |
0.8 |
25 |
35.5 |
8000 |
101 |
|
32 |
NA49/32 |
32 |
40 |
52 |
20 |
0.6 |
0.8 |
30.5 |
47.5 |
7000 |
158 |
|
35 |
NA4907 |
35 |
42 |
55 |
20 |
0.6 |
0.8 |
31.5 |
50 |
7000 |
170 |
|
40 |
NA4908 |
40 |
48 |
62 |
22 |
0.6 |
1 |
43 |
67 |
6000 |
230 |
|
45 |
NA4909 |
45 |
52 |
68 |
22 |
0.6 |
1 |
45 |
73 |
8500 |
5500 |
|
50 |
NA4910 |
50 |
58 |
72 |
22 |
0.6 |
1 |
47 |
80 |
5000 |
274 |
|
55 |
NA4911 |
55 |
63 |
80 |
25 |
1 |
1.5 |
58 |
100 |
4700 |
393 |
|
60 |
NA4912 |
60 |
68 |
85 |
25 |
1 |
1.5 |
60 |
108 |
4300 |
426 |
|
65 |
NA4913 |
65 |
72 |
90 |
25 |
1 |
1.5 |
61 |
112 |
4100 |
456 |
|
70 |
NA4914 |
70 |
80 |
100 |
30 |
1 |
1.5 |
84 |
156 |
3800 |
728 |
|
75 |
NA4915 |
75 |
85 |
105 |
30 |
1 |
1.5 |
86 |
162 |
3600 |
775 |
|
80 |
NA4916 |
80 |
90 |
110 |
30 |
1 |
1.5 |
89 |
174 |
3400 |
878 |
|
85 |
NA4917 |
85 |
100 |
120 |
35 |
1.1 |
1 |
111 |
237 |
2800 |
1250 |
|
90 |
NA4918 |
90 |
105 |
125 |
35 |
1.1 |
1 |
114 |
250 |
3000 |
1312 |
|
95 |
NA4919 |
95 |
110 |
130 |
3 |
1.1 |
1 |
116 |
260 |
2800 |
1371 |
|
100 |
NA4920 |
100 |
115 |
140 |
40 |
1.1 |
2 |
128 |
270 |
2900 |
1900 |
|
110 |
NA4922 |
110 |
125 |
150 |
40 |
1.1 |
2 |
132 |
290 |
2600 |
2070 |
|
120 |
NA4924 |
120 |
135 |
165 |
45 |
1.1 |
2 |
181 |
390 |
2300 |
2860 |
|
130 |
NA4926 |
130 |
150 |
180 |
50 |
1.5 |
1.5 |
203 |
470 |
2000 |
3900 |
|
140 |
NA4928 |
140 |
160 |
190 |
50 |
1.5 |
1.5 |
209 |
500 |
1800 |
4150 |
