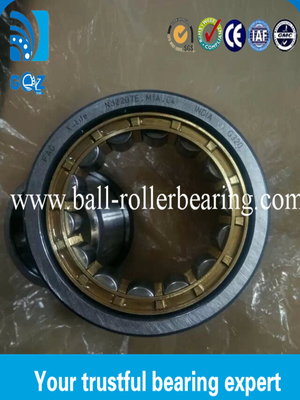

NJ2207 E. M1A.C4 الأسطواني الأسطواني ذو المحامل 69.5 KN القياسية للحمل الديناميكي
1. مواصفات محامل الدوامات الأسطوانية:
| نموذج المحامل | NJ2207 E. M1A.C4 |
| المواد | Gcr15 |
| النوع | حمالة لولبية أسطوانية |
| الحجم (ملم) | 35*72*23 |
| القياس الأساسي للحمل الديناميكي | 69.5 KN |
| القياس الأساسي للحمل الثابت | 63 KN |
| الحد الأقصى لحمل التعب | 8.2 KN |
| الكتلة (كيلوغرام) | 0.424 كيلوغرام |
2 ، حمالة الدوار الأسطوانية
يمكن أن تتكيف مع تغييرات الموقف بين العمود والمسكن الناجمة عن التوسع الحراري أو
خطأ التثبيت وأكثر ملاءمة للعمودات نهاية حرة.
الحمل في اتجاه واحد، و NH و NUP أنواع يمكن أن تقبل بعض الحمل المحوري في اتجاهين. الحلقة الداخلية
والخاتم الخارجي يمكن أن يكون منفصلاً، ويكون من السهل تركيبه وإزالته.
3 - تطبيق حاويات الدوار الأسطوانية:
تستخدم بشكل رئيسي في أنواع مختلفة من المحركات والمولدات وتوربينات الغاز وأدوات الآلات وأجهزة التباطؤيتم استخدام محامل الدوار الأسطواني من أربعة صفوف بشكل رئيسي في مصنع التلويح.
4لدينا محرك آخر في المخزون
| الرقم | الحجم | تحديد الحمل | الوزن | |||
| د | د | T | الديناميكية | ستاتيك | ||
| 30202 | 15 | 35 | 11.75 | 11900 | 13500 | 0.053 |
| 30203 | 17 | 40 | 13.25 | 20000 | 20200 | 0.082 |
| 30204 | 20 | 47 | 15.25 | 28300 | 29200 | 0.128 |
| 30205 | 25 | 52 | 16.25 | 31600 | 34400 | 0.14 |
| 30206 | 30 | 62 | 17.25 | 40500 | 43800 | 0.23 |
| 30207 | 35 | 72 | 18.25 | 53400 | 59200 | 0.32 |
| 30208 | 40 | 80 | 19.75 | 59900 | 65400 | 0.41 |
| 30209 | 45 | 85 | 20.75 | 64800 | 74700 | 0.46 |
| 30210 | 50 | 90 | 21.75 | 73600 | 87500 | 0.52 |
| 30211 | 55 | 100 | 22.75 | 94900 | 114000 | 0.68 |
| 30212 | 60 | 110 | 23.75 | 99100 | 117000 | 0.87 |
| 30213 | 65 | 120 | 24.75 | 12100 | 146000 | 1.1 |
| 30214 | 70 | 125 | 26.25 | 128000 | 157000 | 1.28 |
| 30215 | 75 | 130 | 27.25 | 141000 | 179000 | 1.33 |
| 30216 | 80 | 140 | 28.25 | 151000 | 187000 | 1.59 |
| 30217 | 85 | 150 | 30.5 | 184000 | 235000 | 2.02 |
| 30218 | 90 | 160 | 32.5 | 197000 | 250000 | 2.49 |
| 30219 | 95 | 170 | 34.5 | 218000 | 276000 | 2.95 |
| 30220 | 100 | 180 | 37 | 278000 | 375000 | 3.77 |
| 30221 | 105 | 190 | 39 | 309000 | 419000 | 4.48 |
| 30222 | 110 | 200 | 41 | 314000 | 445000 | 5.21 |
| 30224 | 120 | 215 | 43.5 | 335000 | 487000 | 6.19 |
| 30226 | 130 | 230 | 43.75 | 364000 | 525000 | 6.94 |
| 30228 | 140 | 250 | 45.75 | 407000 | 589000 | 8.75 |
| 30302 | 15 | 42 | 14.25 | 24400 | 22500 | 0.1 |
| 30303 | 17 | 47 | 15.25 | 30300 | 28400 | 0.13 |
| 30304 | 20 | 52 | 16.25 | 35600 | 34500 | 0.17 |
| 30305 | 25 | 62 | 18.25 | 50200 | 50100 | 0.26 |
| 30306 | 30 | 72 | 20.75 | 59500 | 60600 | 0.38 |
