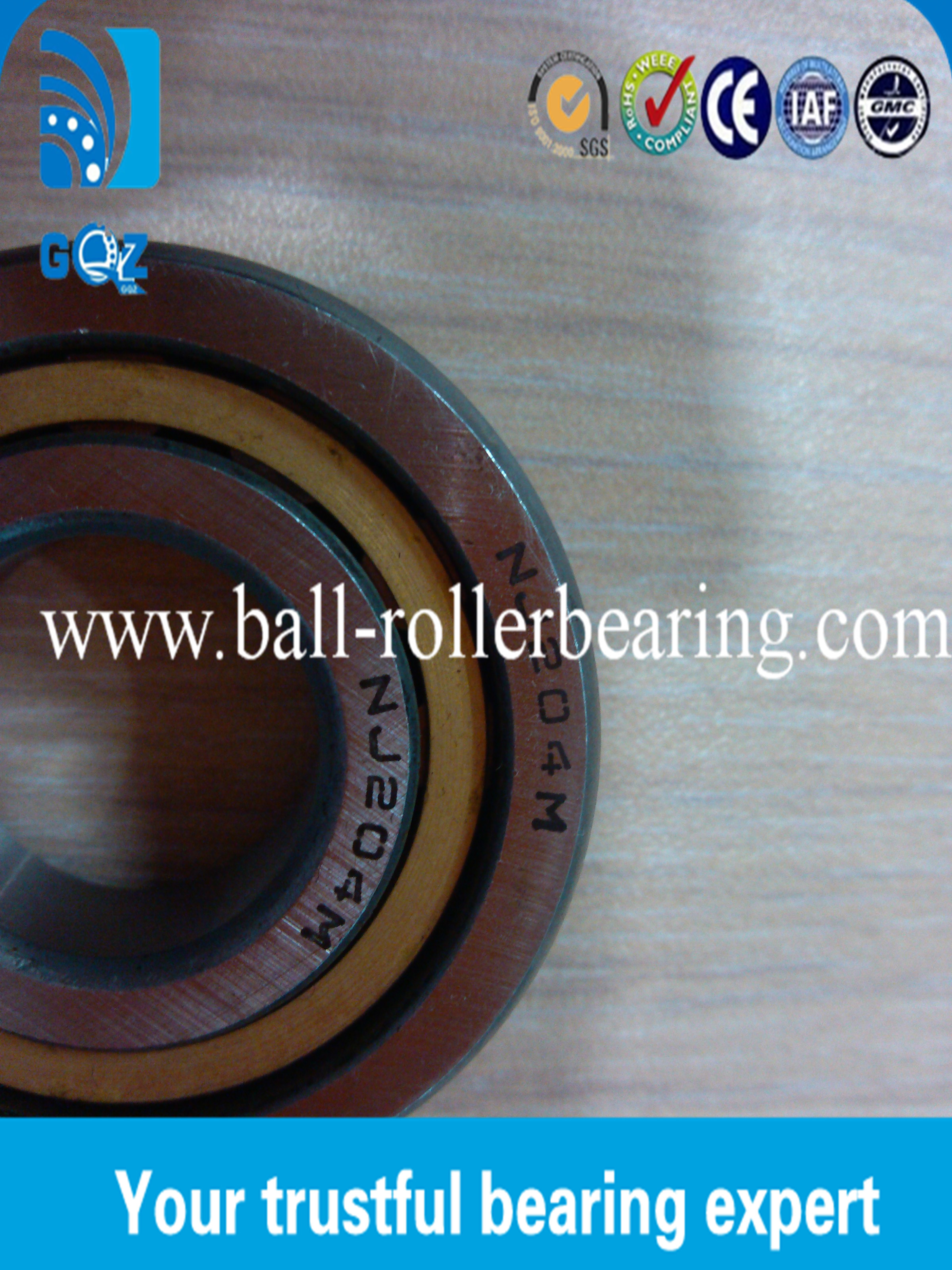

NJ 204M حاويات الدوال الأسطوانية ، صف مزدوج / صف واحد حاويات الدوال
1. مواصفات محامل الدوامات الأسطوانية:
| نموذج المحامل | NJ 204M |
| المواد | Gcr15 |
| النوع | حمالة لولبية أسطوانية |
| الحجم (ملم) | 20*47*14 |
| القياس الأساسي للحمل الديناميكي | 28.5 KN |
| القياس الأساسي للحمل الثابت | 22 KN |
| الحد الأقصى لحمل التعب | 2.8 KN |
| الكتلة (كيلوغرام) | 0.125 كيلوغرام |

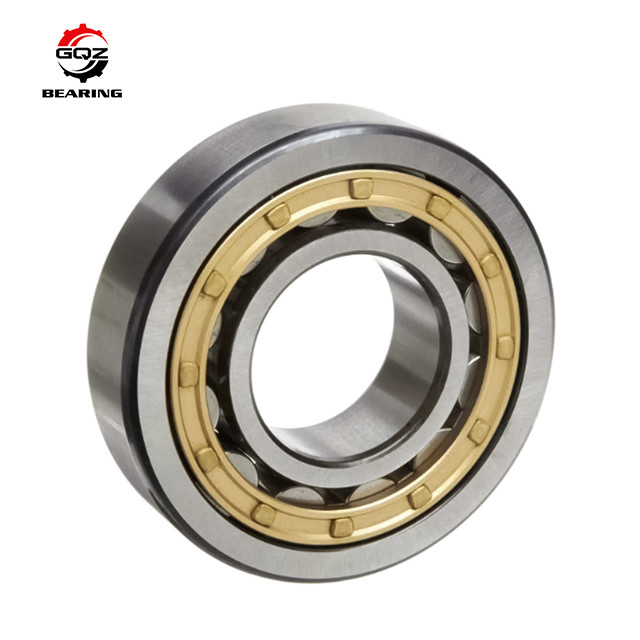

2 ، حمالة الدوار الأسطوانية
يمكن أن تتكيف مع تغييرات الموقف بين العمود والمسكن الناجمة عن التوسع الحراري أو
الخطأ التثبيت والتي هي الأنسب للأسطوانات نهاية حرة. نوع NJ وNF يمكن أن تقبل بعض المحوري
الحمل في اتجاه واحد، و NH و NUP أنواع يمكن أن تقبل بعض الحمل المحوري في اتجاهين. الحلقة الداخلية
والخاتم الخارجي يمكن أن يكون منفصلاً، ويكون من السهل تركيبه وإزالته.
أربعة ، لدينا حزمة أخرى في المخزون
| الرقم | الحجم | تحديد الحمل | الوزن | |||
| د | د | T | الديناميكية | ستاتيك | ||
| 30202 | 15 | 35 | 11.75 | 11900 | 13500 | 0.053 |
| 30203 | 17 | 40 | 13.25 | 20000 | 20200 | 0.082 |
| 30204 | 20 | 47 | 15.25 | 28300 | 29200 | 0.128 |
| 30205 | 25 | 52 | 16.25 | 31600 | 34400 | 0.14 |
| 30206 | 30 | 62 | 17.25 | 40500 | 43800 | 0.23 |
| 30207 | 35 | 72 | 18.25 | 53400 | 59200 | 0.32 |
| 30208 | 40 | 80 | 19.75 | 59900 | 65400 | 0.41 |
| 30209 | 45 | 85 | 20.75 | 64800 | 74700 | 0.46 |
| 30210 | 50 | 90 | 21.75 | 73600 | 87500 | 0.52 |
| 30211 | 55 | 100 | 22.75 | 94900 | 114000 | 0.68 |
| 30212 | 60 | 110 | 23.75 | 99100 | 117000 | 0.87 |
| 30213 | 65 | 120 | 24.75 | 12100 | 146000 | 1.1 |
| 30214 | 70 | 125 | 26.25 | 128000 | 157000 | 1.28 |
| 30215 | 75 | 130 | 27.25 | 141000 | 179000 | 1.33 |
| 30216 | 80 | 140 | 28.25 | 151000 | 187000 | 1.59 |
| 30217 | 85 | 150 | 30.5 | 184000 | 235000 | 2.02 |
| 30218 | 90 | 160 | 32.5 | 197000 | 250000 | 2.49 |
| 30219 | 95 | 170 | 34.5 | 218000 | 276000 | 2.95 |
| 30220 | 100 | 180 | 37 | 278000 | 375000 | 3.77 |
| 30221 | 105 | 190 | 39 | 309000 | 419000 | 4.48 |
| 30222 | 110 | 200 | 41 | 314000 | 445000 | 5.21 |
| 30224 | 120 | 215 | 43.5 | 335000 | 487000 | 6.19 |
| 30226 | 130 | 230 | 43.75 | 364000 | 525000 | 6.94 |
| 30228 | 140 | 250 | 45.75 | 407000 | 589000 | 8.75 |
| 30302 | 15 | 42 | 14.25 | 24400 | 22500 | 0.1 |
| 30303 | 17 | 47 | 15.25 | 30300 | 28400 | 0.13 |
| 30304 | 20 | 52 | 16.25 | 35600 | 34500 | 0.17 |
| 30305 | 25 | 62 | 18.25 | 50200 | 50100 | 0.26 |
| 30306 | 30 | 72 | 20.75 | 59500 | 60600 | 0.38 |
