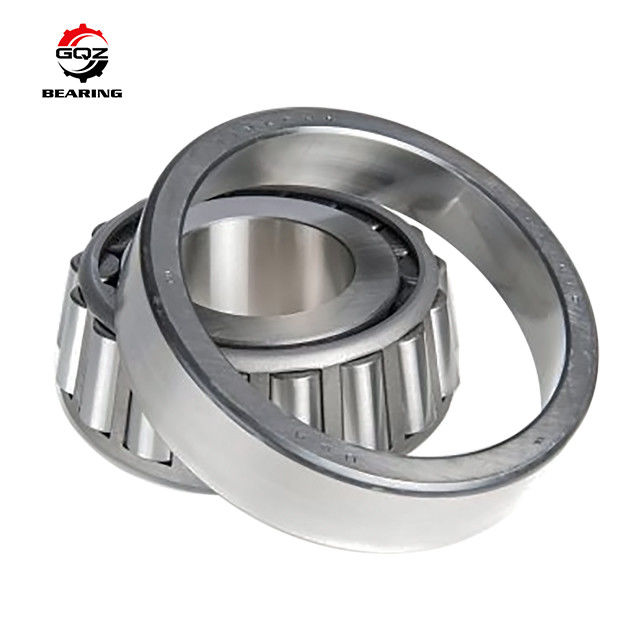

HM926749/HM926710 إنش واحد صف حلقات الدوار المتجعدة 127.792x228.6x53.975mm

HM926749/HM926710 هو مجموعة كاملة من محامل الأسطوانة المستدقة المنفصلة ذات الصف الواحد والمقاسات الإمبراطورية، تتكون من مخروط داخلي HM926749 وكوب خارجي HM926710. يعتمد أبعاد المعيار الإمبراطوري، ويستخدم على نطاق واسع في محاور الشاحنات الثقيلة، ومحاور عجلات مركبات النقل التعديني، ومواضع نقل المخفضات الصناعية الثقيلة.
يمكن لهيكل مسار الأسطوانة المستدقة المائل أن يتحمل في وقت واحد حملًا شعاعيًا هائلاً ودفعًا محوريًا أحادي الاتجاه. يسمح تصميم المخروط والكوب المنفصلين والقابلين للفصل بالتركيب المنفصل للمحور وغلاف المحمل، مما يبسط بشكل كبير عملية التفكيك والصيانة وتعديل التحميل المسبق لمحاور المركبات الثقيلة. جميع المخاريط والأكواب والأسطوانات المستدقة مصنوعة من فولاذ المحامل GCr15 المعالج بالكامل مع مسار محمل مصقول بالمرآة فائقة الدقة. يوفر توزيع إجهاد التلامس الخطي المتساوي مقاومة ممتازة للحمل الصدمي الثقيل المتناوب أثناء النقل لمسافات طويلة وعمليات الطرق الوعرة في التعدين. يمكن مطابقته مع مجموعتين مثبتتين ظهرًا لظهر لتحمل القوة المحورية ثنائية الاتجاه، وهو مستقر وموثوق للتشغيل المستمر طويل الأمد تحت الحمل الثقيل.

طقم كامل الموديل: HM926749 (مخروط) + HM926710 (كوب)
الأبعاد المترية المحولة من الإمبراطورية (مم): التجويف d=127، الخارجي D=228.6، العرض الكلي T=53.975
عرض المخروط B=49.212، عرض الكوب C=34.925
الحد الأدنى لنصف قطر التجعيد r=3.2 مم
الهيكل: صف واحد من محامل الأسطوانة المستدقة، مخروط وكوب قابلان للفصل، قفص فولاذي مختوم، نمط مفتوح
المادة الخام: فولاذ محامل الكروم الكربوني العالي GCr15 لجميع مكونات الدوران
الحمل الشعاعي الديناميكي الأساسي Cr: 468 كيلو نيوتن
الحمل الشعاعي الساكن الأساسي C0r: 725 كيلو نيوتن
حد الحمل الدوري Pu: 73 كيلو نيوتن
سرعة الدوران المحددة: شحم 2200 دورة في الدقيقة، زيت 2900 دورة في الدقيقة
الوزن الصافي للمجموعة الكاملة: 7.86 كجم
عامل الحمل: e=0.42، Y=1.43، Y0=0.78
نطاق درجة حرارة التشغيل: -40 درجة مئوية ~ 120 درجة مئوية
مرجع كتف التركيب: da الأقصى=142 مم، Da الأدنى=204 مم، Da الأقصى=213 مم
يمكن توفير رسومات تركيب محاور الشاحنات الثقيلة، ودليل مطابقة الأحمال، وتقارير اختبار متانة التأثير المتناوب طويل الدورة عند طلب العميل.

• مجموعة قابلة للتبديل بمقاسات إمبراطورية قياسية، مخروط HM926749 وكوب HM926710 متطابقان تمامًا، مجموعة كاملة واحدة تلبي متطلبات تجميع محاور المركبات الثقيلة، لا حاجة لعمل مطابقة إضافية للأجزاء.
• تصميم أسطوانة مستدقة بزاوية تلامس كبيرة، قدرة تحمل مركبة شعاعية ومحورية فائقة، تشغيل مستقر تحت تأثير صدمات البضائع الثقيلة وبدء/إيقاف مركبات النقل التعديني المتكرر.
• هيكل منفصل قابل للفصل، يتم تركيب المخروط الداخلي مسبقًا على عمود المحور، ويتم ضغط الكوب الخارجي في محور العجلة بشكل منفصل، مما يسهل الإصلاح دون إتلاف مجرى المحور وتجويف العجلة.
• القفص الفولاذي المختوم عالي الصلابة يحد بقوة من الأسطوانات المستدقة، ويتجنب انحراف الأسطوانة وتساقطها تحت الحمل الثقيل المتغير طويل الأمد.
• المعالجة الحرارية بالتبريد الشامل تصل إلى صلابة عالية HRC60-65، مقاومة فائقة للتعب والتقشير والتآكل، تزيد بشكل كبير من دورة صيانة محاور الشاحنات الثقيلة.
• سطح دوران فائق النعومة، معامل احتكاك منخفض، يتحكم في تراكم الحرارة أثناء القيادة المستمرة تحت الحمل العالي، ويمنع ارتفاع درجة حرارة زيت المحور وفشل انغلاق المحمل.
• أبعاد تركيب إمبراطورية عالمية موحدة، قابلة للتبديل بالكامل مع محامل الأسطوانة المستدقة الثقيلة العالمية من سلسلة HM، لا حاجة لتعديل المحور والعجلة الأصليين عند الاستبدال.
• خدمة مخصصة غنية: ترقية دقة P4/P5، تعديل خلوص C3 الموسع، علامة ليزر OEM على السطح الخارجي للكوب، تغليف خشبي محايد للتصدير مقاوم للصدأ، تعبئة مسبقة للشحم عالي الحرارة والضغط العالي.

مجموعة محامل الأسطوانة المستدقة الثقيلة بمقاسات إمبراطورية HM926749/HM926710 هي قطعة غيار دوارة أساسية للحمل المركب للمركبات الثقيلة وآلات التعدين:

• مجموعات محامل عجلات الشاحنات شبه المقطورة الثقيلة، والشاحنات الكبيرة الأمامية والخلفية
• شاحنات التفريغ التعدينية، مركبات النقل تحت الأرض، محاور ووحدات مطابقة المخفضات المتحركة
• الجرارات الزراعية الثقيلة الكبيرة، مواضع دعم المحاور الثقيلة لمركبات النقل الهندسية
• مخفضات التروس الصناعية الثقيلة، مكونات عمود النقل الكبير لمعدات النقل المعدنية
• صناديق التخفيض المساعدة البحرية الثقيلة، محامل دعم دوارات المضخات الطاردة المركزية الكبيرة
• مجموعة محامل الأسطوانة المستدقة الثقيلة بمقاسات إمبراطورية من سلسلة HM قابلة للتبديل في سوق ما بعد البيع
• حلول محامل فعالة من حيث التكلفة للحمل الثقيل ومقاومة الصدمات لمصنعي محاور الشاحنات، ومصنعي المعدات الأصلية لمركبات التعدين، ومصانع صيانة الآلات الثقيلة للشراء بالجملة.

• 25 عامًا من الخبرة المهنية في تصنيع مجموعات محامل الأسطوانة المستدقة المنفصلة الثقيلة من سلسلة HM بمقاسات إمبراطورية، بما في ذلك HM926749/HM926710
• مخروط HM926749 وكوب HM926710 قابلان للتبديل بالكامل في الأبعاد مع محامل الأسطوانة المستدقة الثقيلة القياسية الدولية، مع تصنيف حمل مركب متسق، وتحمل السرعة، ومعايير تحمل التركيب.
• خدمة تخصيص OEM و ODM كاملة تدعم درجة الدقة الفائقة P4، وخلوص C3، وتعبئة الشحم عالي الحرارة والضغط العالي.
• عملية فحص صارمة قبل التسليم بالكامل: اختبار صلابة المواد الخام GCr15، فحص فرز الأبعاد للأسطوانات المستدقة، اختبار شيخوخة التأثير الثقيل المتناوب طويل الدورة، اختبار محاكاة تآكل التعب تحت الحمل الثقيل المستمر.
• يقدم فريق هندسة محامل الأسطوانة المستدقة المحترف حسابًا فرديًا للحمل المركب، ونظام مطابقة التحميل المسبق للمحامل المزدوجة ظهرًا لظهر، وإرشادات فنية لتركيب محاور الشاحنات الثقيلة في غضون 24 ساعة عمل.
• ورشة إنتاج جماعي واسعة النطاق ومستقرة بأسعار جملة تنافسية مباشرة من المصنع للطلبات الكبيرة للمجموعات الكاملة، وإمدادات مستقرة طويلة الأجل لمشتري قطع غيار المركبات الثقيلة وآلات التعدين العالمية.
• نحن متخصصون في هيكل الأسطوانة المستدقة المنفصلة المخروطية والكوبية، وتصميم مقاومة الحمل الشعاعي والمحوري المركب الثقيل، ومعيار أبعاد التركيب الإمبراطوري القابل للتبديل عالميًا، والتعاون طويل الأمد المربح للجانبين مع موردي معدات النقل الثقيل والتعدين.

• فحص التركيب الكيميائي للمواد الخام، العيوب الداخلية والصلابة لكتل مخروط وكوب وأسطوانة مستدقة من فولاذ المحامل GCr15
• التشكيل الدقيق، تخفيف الإجهاد المتعدد بالتبريد، عملية طحن متعددة الخطوات لمسار المحمل المائل فائق الدقة للمخروط والكوب
• خط إنتاج التبريد عالي الحرارة للأسطوانة المستدقة، والتشطيب الفائق، والفرز الأوتوماتيكي عالي الدقة للأبعاد
• عملية تشكيل الختم للقفص الفولاذي وعملية تجميع الأسطوانة الأوتوماتيكية، مع التحكم الصارم في خلوص تجميع الأسطوانة والتوزيع المنتظم المحيطي
• اختبار أداء مصنف ومستهدف: اختبار شيخوخة الحمل الثقيل المركب الشعاعي والمحوري طويل الدورة لـ HM926749/HM926710، اختبار التعب للصدمات المتكررة لمركبات التعدين، اكتشاف متانة الشحم عالي الحرارة طويل الدورة
• إعادة فحص كاملة لأبعاد التفاوت، والشقوق السطحية، وخشونة مسار المحمل قبل طلاء الزيت المقاوم للصدأ وتعبئة التغليف الخشبي المقاوم للرطوبة للتصدير
• تخضع كل دفعة إنتاج لمجموعات محامل HM926749/HM926710 لاختبار دوران محاكاة كامل لأحمال الشاحنات الثقيلة بأخذ عينات لضمان أداء دعم الحمل المركب الثقيل المستقر طويل الأمد في معدات النقل الثقيل وآلات التعدين.

إذا كنت بحاجة إلى مجموعات محامل الأسطوانة المستدقة المنفصلة الثقيلة بمقاسات إمبراطورية HM926749/HM926710 لتصنيع محاور الشاحنات الثقيلة، وتجميع مركبات النقل التعديني، وصيانة الآلات الثقيلة للشراء بالجملة، فأرسل استفسار الشراء الخاص بك مباشرة.
ستتلقى خدمات دعم احترافية كاملة بعد تقديم الاستفسار:
رد سريع بعرض أسعار رسمي مختوم من المصنع في غضون 24 ساعة عمل
حساب فردي للحمل المركب الشعاعي والمحوري، ونظام مطابقة التحميل المسبق للمحامل المزدوجة ظهرًا لظهر، وإرشادات فنية لتركيب محور العجلة الثقيلة من مهندسي محامل الأسطوانة المستدقة المحترفين
حلول أداء محامل مخصصة بما في ذلك ترقية الدقة P4 وخيارات خلوص C3 الموسع
أسعار جملة تنافسية مباشرة من المصنع للطلبات الكبيرة للمجموعات الكاملة
قدم كمية الشراء المطلوبة، ونوع المركبة/المعدة، وبيئة التشغيل المستمرة للصدمات الثقيلة للحصول على وثيقة عرض أسعار رسمية مفصلة.

• س1: ما هما HM926749 و HM926710 على التوالي؟
  ج1: HM926749 هي مجموعة المخروط الداخلي مع الأسطوانات المستدقة والقفص الفولاذي؛ HM926710 هو الكوب الخارجي المستقل، ويشكل الجزآن معًا مجموعة محامل أسطوانة مستدقة ثقيلة كاملة بمقاسات إمبراطورية.
• س2: ما هي ظروف التشغيل التي تناسب هذه المجموعة من المحامل؟
  ج2: مصممة للحمل الثقيل، والصدمات المتكررة، والتشغيل المستمر لمسافات طويلة، وتُطابق بشكل أساسي محاور الشاحنات الثقيلة، وشاحنات التفريغ التعدينية، والمخفضات الثقيلة الكبيرة.
• س3: ما هي ميزة هيكل المخروط والكوب القابل للفصل لصيانة محاور الشاحنات؟
  ج3: يمكن تركيب المخروط الداخلي على عمود المحور أولاً، ويتم ضغط الكوب الخارجي في محور العجلة بشكل منفصل، مما يسهل عملية التفكيك دون إتلاف مجرى المحور والعجلة أثناء إصلاح المحور.
