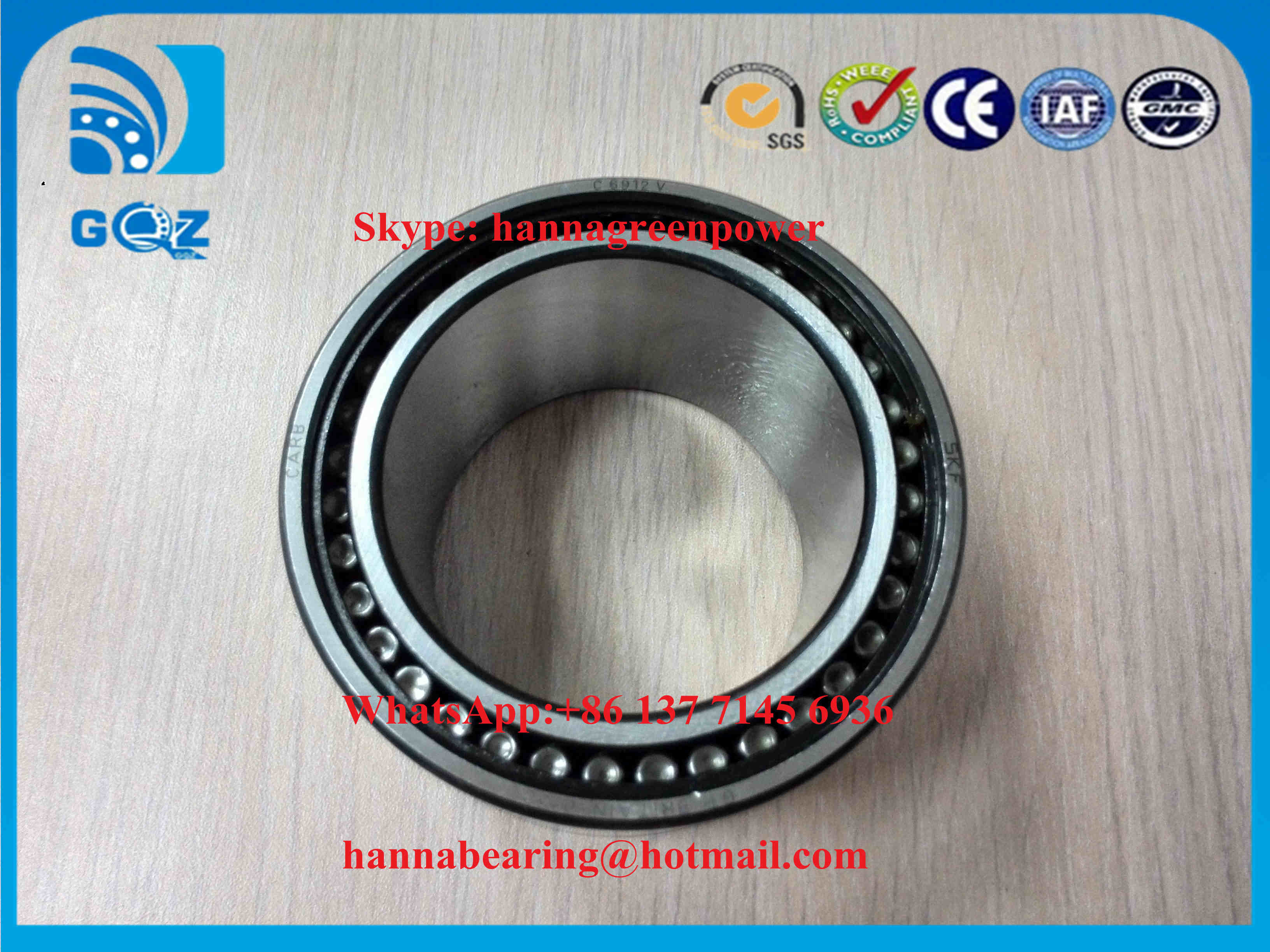

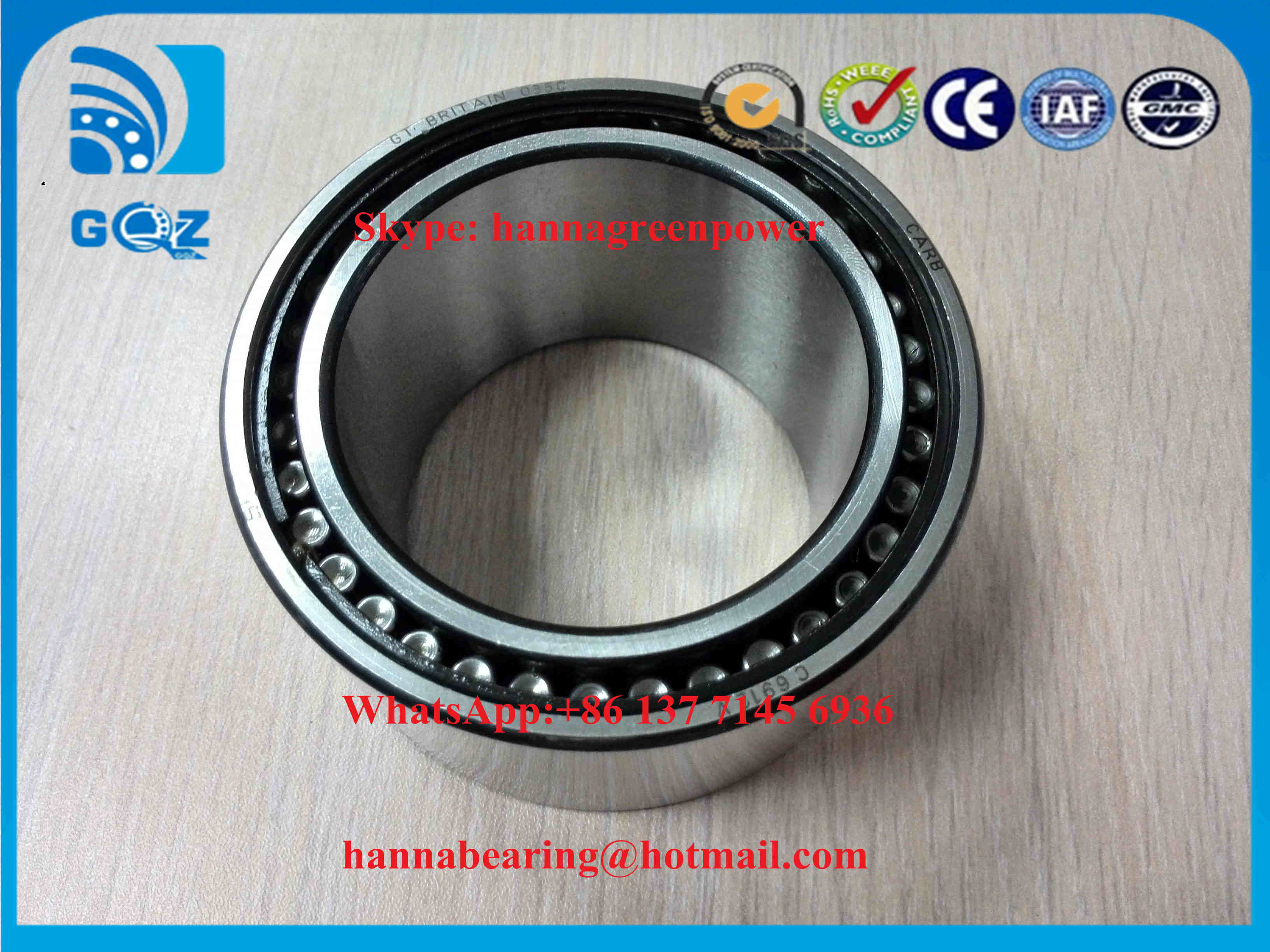

C 6913 V CARB محامل أسطواني أسطواني طائر كامل 65x90x45mm

1. نظرة عامة على المنتج
C6913V هو محمل أسطواني ذاتي المحاذاة بالكامل من CARB، يُعرف أيضًا باسم محمل الأسطوانة الدائرية. اللاحقة V تعني بنية الأسطوانة الكاملة بدون قفص. الأبعاد المترية القياسية: التجويف الداخلي d=65 مم، القطر الخارجي D=90 مم، العرض الكلي B=55 مم.
يعتمد على تصميم الأسطوانة المنحنية الحصري بالإضافة إلى مسار السباق المقوس المتماثل ذاتي المحاذاة، والذي يمكنه تعويض تشوه انحناء العمود، والانحراف المتوازي للتجميع والتمدد الحر المحوري في وقت واحد. إنه يلغي بشكل فعال إجهاد حافة الأسطوانة، والضوضاء غير الطبيعية والالتصاق المبكر الناتج عن أخطاء التركيب وتقلبات درجة الحرارة. يضاعف تصميم الأسطوانة الكاملة عدد عناصر الدوران داخل المحمل، مما يوفر قدرة تحمل حمل شعاعي أقوى بكثير من المحامل الأسطوانية ذات الأقفاص، وهي مناسبة تمامًا لظروف العمل المستمرة ذات الحمل الثقيل والسرعة المنخفضة.
الحلقة الداخلية، والحلقة الخارجية، والأسطوانات الأسطوانية مصنوعة جميعها من فولاذ المحامل GCr15 المقوى بالكامل مع مسار سباق منحني فائق الدقة بالمرآة، ويتميز بأداء دوران مستقر ومقاومة تآكل ممتازة. مطبق على نطاق واسع على بكرات الطباعة الرئيسية، وبكرات ناقل المواد السائبة الثقيلة، وبكرات تقويم الورق، ومعدات التقويم الثقيلة للنسيج، وآلات الرفع الخفيفة وآلات النقل الثقيلة للبناء.

2. المواصفات الفنية

الموديل: C6913V
أبعاد الحدود: d=65 مم، D=90 مم، B=55 مم
الحد الأدنى لنصف قطر التجعيد r1=r2=1.1 مم
الهيكل: محمل أسطواني ذاتي المحاذاة بالكامل من CARB، تصميم أسطوانة كاملة بدون قفص
المادة الخام: فولاذ محامل الكروم الكربوني العالي GCr15 لجميع مكونات الدوران
الحمل الشعاعي الديناميكي الأساسي Cr: 248 كيلو نيوتن
الحمل الشعاعي الساكن الأساسي C0r: 375 كيلو نيوتن
حمل حد التعب Pu: 40.2 كيلو نيوتن
سرعة الدوران المحددة بالشحم: 1650 دورة في الدقيقة
الوزن الصافي للقطعة الواحدة: 1.38 كجم
مرجع كتف التركيب: da min=69.6 مم، da max=73 مم، Da max=85.4 مم
نطاق درجة حرارة التشغيل: -30 درجة مئوية ~ 120 درجة مئوية
يتوفر شحم مسبق التعبئة مخصص لدرجات الحرارة العالية/المنخفضة، ورسومات التركيب الكاملة وتقارير اختبار المتانة طويلة الدورة للحمل الثقيل عند طلب العميل.

3. المزايا الأساسية

1. آلية فريدة ذاتية المحاذاة بأسطوانة CARB المنحنية، تعويض ثلاثي الأبعاد لانحراف العمود، انحراف التركيب والتمدد المحوري الحر، مما يمنع التآكل المحلي للحافة وانحشار الأسطوانة.
2. هيكل أسطوانة كاملة بدون قفص، يملأ أقصى كمية من الأسطوانات داخل تجويف المحمل، صلابة شعاعية فائقة وقدرة تحمل حمل ثقيل، مثالي للمعدات التي تعمل تحت حمل ثقيل مستمر لفترة طويلة.
3. تعتمد جميع أجزاء الدوران على عملية التقسية المتكاملة والتشطيب الفائق بالمرآة، صلابة سطح عالية، احتفاظ دقيق مستقر أثناء الدوران الثقيل طويل الأمد منخفض السرعة، مما يطيل عمر الخدمة بشكل كبير.
4. مسار سباق داخلي وخارجي مقوس متماثل، إجهاد تلامس موزع بالتساوي على كل أسطوانة، دوران سلس ومستقر مع ضوضاء منخفضة حتى مع وجود انحراف طفيف في التجميع.
5. تصميم محمل مدمج واسع، محمل واحد يحل محل مجموعات المحامل الأسطوانية + الكروية المدمجة، مما يبسط هيكل العمود ويقلل من تكلفة تجميع المعدات.
6. تجويف تخزين شحم داخلي كبير، يخزن كمية كافية من الشحم لتمديد دورة صيانة إعادة التعبئة، مناسب لبيئات ورش العمل الصناعية ذات الصيانة المنخفضة.
7. أبعاد تركيب عالمية مترية قياسية، قابلة للتبديل بالكامل مع محامل سلسلة CARB القياسية الدولية، لا يلزم إجراء تعديلات على الأعمدة والمبيتات.
8. خدمات مخصصة شاملة: مادة الفولاذ المقاوم للصدأ المضادة للصدأ، علامة ليزر OEM على الحلقة الخارجية، تغليف كرتوني محايد للتصدير مضاد للصدأ، تعبئة شحم خاصة لظروف درجات الحرارة القصوى.

4. سيناريوهات التطبيق

محمل أسطواني ذاتي المحاذاة بالكامل من CARB C6913V هو جزء أساسي من قطع غيار النقل ذات التعويض عن الانحراف للحمل الثقيل للآلات الصناعية الثقيلة:

• بكرات الضغط الرئيسية لآلات الطباعة الكبيرة، مجموعات محامل دعم بكرات شد تغذية الورق الثقيلة
• بكرات القيادة لناقل المواد السائبة الثقيلة، مواضع الدوران لبكرات النقل في أفران الأسطوانات
• بكرات التقويم لآلات صناعة الورق، هياكل نقل الدوران الثقيلة لبكرات الضغط الرطب
• بكرات التقويم الثقيلة للنسيج، محامل بكرات النقل الكبيرة لخطوط إنتاج غير المنسوجات
• آلات الرفع الخفيفة، مجموعات قيادة الأسطوانات الثقيلة للبناء الصغيرة

محمل أسطواني ذاتي المحاذاة من سلسلة CARB بفتحة 65 مم قابل للتبديل في سوق قطع الغيار
حل محامل حمل شعاعي ثقيل فعال من حيث التكلفة لتعويض الانحراف متعدد الاتجاهات للمشتريات بالجملة لمعدات الطباعة OEM، صناعة الورق، النسيج، وناقلات التحميل الثقيلة.

5. لماذا تختار محامل GQZ

• 25 عامًا من الخبرة المهنية في تصنيع محامل الأسطوانة الدائرية ذاتية المحاذاة بالكامل من CARB بما في ذلك C6913V
• C6913V قابلة للتبديل بالكامل من حيث الأبعاد مع محامل CARB القياسية العالمية، نطاق تعويض ذاتي متسق، تصنيف حمل ومعايير تحمل تجميع متسقة.
• خدمة تخصيص OEM و ODM كاملة تدعم مادة الفولاذ المقاوم للصدأ المضادة للتآكل، تعبئة شحم خاصة لدرجات الحرارة العالية/المنخفضة ووضع علامات مخصصة على السطح.
• تدفق فحص صارم قبل التسليم بالكامل: اختبار صلابة مادة خام GCr15، فحص فرز الأبعاد للأسطوانات، اختبار شيخوخة دوران الحمل الثقيل طويل الدورة، اختبار تآكل إجهاد الانحراف المتكرر.
• يقدم فريق هندسة محامل CARB المحترف توجيهًا فنيًا فرديًا لمطابقة انحراف العمود، واختيار مواد التشحيم والتركيب في غضون 24 ساعة عمل.
• ورشة إنتاج جماعي مستقرة بأسعار جملة تنافسية من المصنع للمصنعين على المدى الطويل لآلات الطباعة، صناعة الورق، النسيج، وناقلات التحميل الثقيلة.

نحن متخصصون في هيكل التعويض الذاتي بأسطوانة CARB المنحنية، تصميم تخطيط الأسطوانة الكاملة للحمل الثقيل، تصميم تركيب مدمج عالمي وتعاون طويل الأمد مربح للجانبين مع مشترين قطع غيار النقل الصناعي الثقيل العالميين.

6. مراقبة الجودة

• فحص التركيب الكيميائي والصلابة للمواد الخام لفولاذ المحامل GCr15 للحلقات الداخلية والخارجية وقوالب الأسطوانات
• عملية تشكيل دقيقة، تقوية وتطبيع، طحن تشطيب مسار سباق منحني فائق الدقة للحلقات المحامل
• خط إنتاج تقوية الأسطوانات الأسطوانية عند درجات حرارة عالية، تشطيب فائق وفرز تلقائي للأبعاد
• عملية تجميع الأسطوانات الكاملة بدون قفص، التحكم الصارم في الخلوص الداخلي للأسطوانات وضغط التجميع المسبق
• اختبار أداء مصنف ومستهدف: اختبار شيخوخة الحمل الشعاعي الثقيل طويل الدورة لـ C6913V، اختبار إجهاد تعويض الانحراف المتكرر، كشف تآكل تشوه التمدد الحر
• إعادة فحص كاملة لأبعاد التفاوت وعيوب السطح قبل طلاء الزيت المضاد للصدأ وتعبئة كرتون التصدير والشحن

تخضع كل دفعة إنتاج من محامل C6913V لاختبار دوران كامل للحمل الثقيل بالعينات لضمان أداء دعم الحمل الثقيل ذاتي المحاذاة المستقر طويل الأمد في معدات الطباعة، صناعة الورق، النسيج، وناقلات التحميل الثقيلة الصناعية.

7. احصل على عرض أسعار الآن

إذا كنت بحاجة إلى محامل أسطوانية ذاتية المحاذاة بالكامل من CARB C6913V لآلات الطباعة، بكرات تقويم الورق، الآلات الثقيلة للنسيج ومعدات ناقلات التحميل الثقيلة للصيانة والمطابقة بالجملة من OEM، أرسل استفسار الشراء الخاص بك مباشرة.
ستتلقى خدمات دعم احترافية كاملة بعد تقديم الاستفسار:

• رد سريع رسمي على عرض أسعار المصنع الرسمي في غضون 24 ساعة
• مطابقة انحراف فردية، اختيار درجة الشحم وتوجيه فني لتركيب مبيت العمود من مهندسي محامل سلسلة CARB المحترفين
• حلول أداء محامل مخصصة بما في ذلك شحم مقاوم لدرجات الحرارة العالية وخيارات ترقية الفولاذ المقاوم للصدأ
• سعر جملة تنافسي مباشر من المصنع للطلبات الكبيرة من قطع الغيار

قدم كمية الشراء المطلوبة، حالة الحمل الثقيل للمعدات وبيئة درجة حرارة التشغيل للحصول على وثيقة عرض أسعار رسمية مختومة مفصلة.

8. الأسئلة الشائعة

س 1: ماذا تمثل اللاحقة V في C6913V؟
ج 1: V تعني بنية أسطوانة كاملة بدون قفص، تزيد من كمية الأسطوانات لتحقيق قدرة تحمل حمل شعاعي فائقة الثقل.
س 2: ما هي الميزة الأساسية التي تتمتع بها محامل CARB مقارنة بالمحامل الأسطوانية العادية؟
ج 2: هيكل التعويض الذاتي الفريد بأسطوانة منحنية يمكنه تعويض انحناء العمود، والانحراف المتوازي والتمدد الحر في وقت واحد، مما يتجنب تآكل ضغط الحافة وانحشار المحمل.
س 3: ما هي المعدات التي يُطبق عليها C6913V على نطاق واسع؟
ج 3: تُطابق بشكل أساسي مع بكرات آلات الطباعة، وبكرات تقويم الورق، وبكرات التقويم الثقيلة للنسيج ومكونات نقل بكرات ناقلات التحميل الثقيلة الصناعية.
