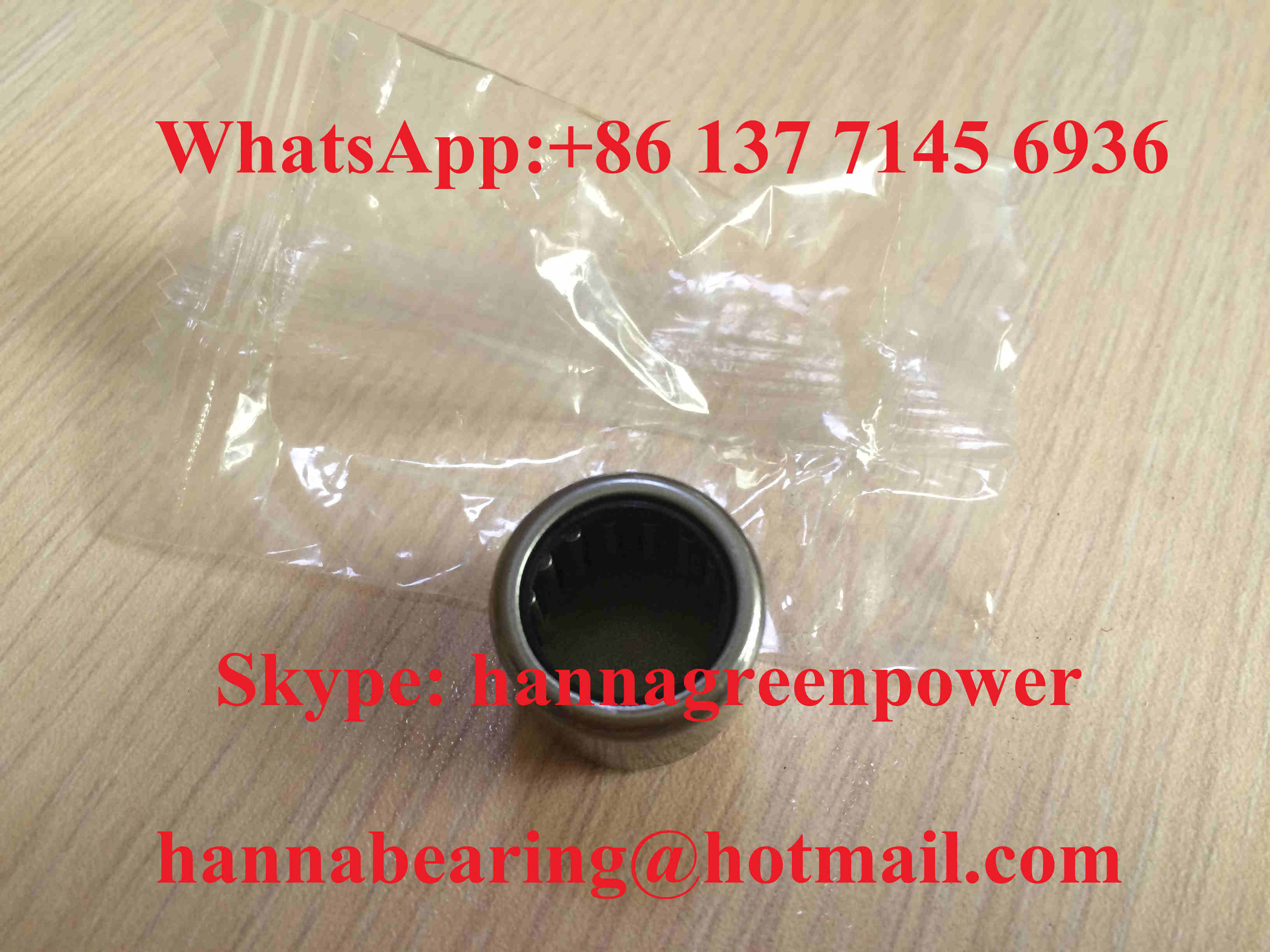

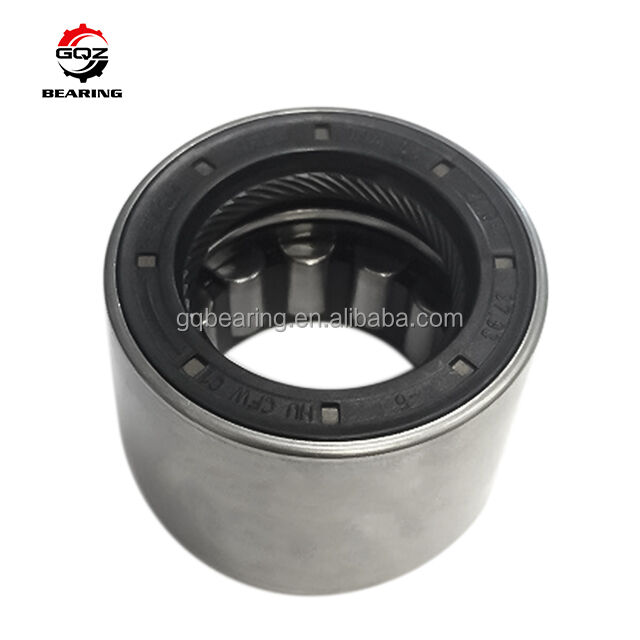

BK0306-TV BK 0306-TN حمالة حمالة الإبرة 3x6.5x6mm P5 P4 P6

1. نظرة عامة على المنتج

BK0306-TV و BK0306-TN عبارة عن محامل أسطوانية إبرية مغلقة ذات صف واحد مصغرة للغاية ذات أبعاد حدية موحدة Fw=3 مم قطر داخلي لتجميع الأسطوانة، قطر خارجي D=6.5 مم، عرض إجمالي C=6 مم. تعتمد سلسلة BK على كوب خارجي فولاذي مختوم من قطعة واحدة مع غطاء سفلي صلب مغلق، مما يحقق تحديدًا محوريًا تلقائيًا داخل الأغلفة ذات الثقوب العمياء، مما يلغي حلقات التثبيت الإضافية، وأكتاف العمود، والأغطية الطرفية لتبسيط تجميع المعدات الدقيقة.

• BK0306-TV: قفص بلاستيكي قياسي مقوى بالألياف الزجاجية PA66، أداء مستقر عالي السرعة، مقاومة جيدة للحرارة لنقل دقيق مستمر وهادئ؛
• BK0306-TN: قفص نايلون PA66 محسّن مع تحديد موضع الأسطوانة المحسن، احتكاك فائق الانخفاض، ضوضاء تشغيل أقل، مثالي لأجهزة القيادة الدقيقة التي تتطلب متطلبات ضوضاء صارمة.

يضمن تخطيط الأسطوانة الإبرية الكثيف قدرة تحميل شعاعية موثوقة تحت مقطع عرضي شعاعي نحيف للغاية. يجب أن يكون سطح العمود المطابق مقوى إلى HRC60-64 ومصقول للغاية ليعمل كمسار سباق داخلي. تحمل هذه السلسلة الحمل الشعاعي النقي فقط، وتستخدم على نطاق واسع في علب التروس المخفضة الدقيقة، وأدوات الطاقة المحمولة الصغيرة، ومعدات المكاتب المصغرة، وبكرات الشد الدقيقة للمنسوجات، ومكونات الانزلاق الدقيقة للأتمتة، وتجميعات نقل النماذج خفيفة الوزن ذات قيود المساحة الشعاعية القصوى.

احصل على عرض أسعار في غضون 24 ساعة لمشروعك

2. المواصفات الفنية

معلمات القاعدة الموحدة

Fw (قطر داخلي لتجميع الإبرة): 3 مم
القطر الخارجي D: 6.5 مم
العرض الإجمالي C: 6 مم
الهيكل: محمل إبرة ذو كوب مسحوب مغلق من صف واحد، بدون حلقة داخلية
مادة الكوب الخارجي: فولاذ محمل كروم عالي الكربون GCr15
الخلوص الشعاعي القياسي: CN خلوص عادي
الحد الأدنى للشطف r: 0.3 مم
صلابة العمود المطابق المطلوبة: HRC60-64 صقل مرآة

BK0306-TV

نوع القفص: قفص بلاستيكي قياسي مقوى بالألياف الزجاجية PA66 TV
الحمل الديناميكي Cr: 1230 نيوتن
الحمل الساكن Cor: 840 نيوتن
حد الحمل الإجهادي Pu: 85 نيوتن
سرعة الحد المرجعية للشحم: 33000 دورة في الدقيقة
سرعة الحد للتزييت بالزيت: 50000 دورة في الدقيقة
الوزن الصافي: 0.0009 كجم

BK0306-TN

نوع القفص: قفص بلاستيكي محسّن مقوى بالألياف الزجاجية PA66 TN
الحمل الديناميكي Cr: 1230 نيوتن
الحمل الساكن Cor: 880 نيوتن
حد الحمل الإجهادي Pu: 88 نيوتن
سرعة الحد المرجعية للشحم: 24000 دورة في الدقيقة
سرعة الحد للتزييت بالزيت: 26000 دورة في الدقيقة
الوزن الصافي: 0.0010 كجم
رسومات الأبعاد الكاملة وبيانات الحمل الفنية الكاملة لطرازين متاحة عند طلب العميل.

3. المزايا الرئيسية

1. تصميم مدمج ذاتي التموضع بغطاء سفلي مغلق، يتم ضغطه مباشرة في غلاف الثقب الأعمى بدون أجزاء تثبيت محورية إضافية، مما يقلل من عدد أجزاء المعدات الدقيقة وتكلفة عمالة التجميع
2. مقطع عرضي شعاعي نحيف للغاية مصغر يقلل بشكل كبير من المساحة المشغولة شعاعيًا للمعدات، ويتناسب تمامًا مع متطلبات تصميم الهيكل الدقيق لنقل الحركة المدمج
3. خياران من أقفاص بلاستيكية PA66 (TV / TN) يلبيان متطلبات العمل المختلفة: TV للتشغيل عالي السرعة للغاية؛ TN لنقل الحركة الدقيق فائق الهدوء ومنخفض الاحتكاك
4. يوفر تخطيط الإبرة الكثيف المدمج صلابة شعاعية مستقرة وقدرة تحميل، وتشغيلًا موثوقًا مستمرًا منخفض ومتوسط السرعة ذهابًا وإيابًا
5. يقلل قفص النايلون المقوى بالألياف بشكل فعال من احتكاك الدوران، ويمنع الضوضاء غير الطبيعية ويتجنب تشوه القفص أثناء التشغيل طويل الدورة
6. تشمل الخيارات القابلة للتخصيص مانع غبار مطاطي RS أحادي، وخلوص شعاعي موسع C3، كوب مسحوب مقاوم للصدأ من الفولاذ المقاوم للصدأ، علامة ليزر OEM، وتعبئة مواد تشحيم خاصة منخفضة الحرارة

يبسط بشكل فعال عمليات تصنيع أغلفة الثقوب العمياء الدقيقة ويطيل عمر خدمة تجميعات نقل نهاية العمود المصغرة

4. التطبيقات

مجموعة محامل الإبرة ذات الكوب المسحوب المغلق المصغرة للغاية BK0306-TV / BK0306-TN هذه تتطابق على نطاق واسع مع معدات الصناعة والمدنية خفيفة الوزن الدقيقة التالية:

• علب تروس مخفضة مصغرة للغاية، تجميعات دعم نهاية عمود الثقب الأعمى لصندوق نقل صغير
• أدوات كهربائية يدوية صغيرة، أجزاء متحركة دوارة للآلات الكهربائية الصغيرة للحدائق
• معدات مكتبية دقيقة صغيرة، وحدات بكرات انزلاق شد دقيقة لآلات النسيج
• آليات انزلاق خطية مصغرة للأتمتة ومكونات تحديد موضع عمود الكامات الدقيق
• ألعاب نماذج خفيفة، تجميعات انزلاق دوارة خفيفة الوزن للأجهزة المنزلية الصغيرة
• قطع غيار بديلة لما بعد البيع لمعدات محامل الإبرة ذات الكوب المسحوب المغلق بقطر داخلي 3 مم

حل مثالي مزدوج الخيار لمحامل دقيقة مدمجة عالية السرعة لمعدات نقل نهاية عمود الثقب الأعمى

5. لماذا تختار GQZ Bearing

• 25 عامًا من الخبرة المهنية في تصنيع محامل الإبرة ذات الكوب المسحوب المغلق من سلسلة BK الدقيقة
• طرازان متوافقان تمامًا مع محامل سلسلة BK0306 القياسية الدولية، وتفاوت أبعاد الكوب الخارجي متسق
• خدمة تخصيص OEM و ODM كاملة تدعم ختم RS، وغلاف الفولاذ المقاوم للصدأ، وتخصيص الخلوص الخاص
• فحص صارم لكامل العملية: اختبار صلابة المواد الخام، دقة تشكيل السحب العميق، إحكام تجميع القفص البلاستيكي، واختبار متانة دورة السرعة العالية قبل التسليم
• يقدم فريق هندسة المحامل المحترف إرشادات حول تفاوت غلاف الثقب الأعمى الدقيق وصلابة العمود المطابق في غضون 24 ساعة
• خطوط تجميع إنتاج جماعي مستقرة بأسعار جملة تفضيلية لمصنعي المعدات المصغرة على المدى الطويل

نحن نركز على أداء تحديد الموضع المحوري المستقر، والضوضاء المنخفضة، وعمر الخدمة الطويل، وبناء تعاون مربح للجانبين على المدى الطويل مع المشترين الصناعيين العالميين

6. مراقبة الجودة

• فحص التركيب الكيميائي للمواد الخام وصلابة السطح لفولاذ محمل الكروم GCr15
• السحب العميق الدقيق، والتشذيب، وتشكيل الكوب الخارجي المغلق المدمج
• عملية معالجة حرارية بدرجة حرارة ثابتة لتثبيت الإجهاد الداخلي للكوب الخارجي وتعزيز مقاومة التآكل السطحي
• اختبار أداء منفصل وموجه لإصدارين: مقاومة درجة الحرارة عالية السرعة لقفص TV، أداء الاحتكاك منخفض الضوضاء لقفص TN، انتظام الخلوص الشعاعي
• فحص موحد لتجميع الأسطوانة الإبرية وإعادة فحص الأبعاد والمظهر بشكل منفصل لكل طراز قبل التعبئة المقاومة للصدأ والشحن

كل دفعة من المحامل تمر باختبار متانة دورة متكررة كاملة بالعينات لضمان تشغيل حمل شعاعي مستقر في أغلفة الثقوب العمياء الدقيقة

7. احصل على عرض أسعار الآن

إذا كنت بحاجة إلى محامل إبرة ذات كوب مسحوب مغلق مصغرة للغاية عالية الجودة BK0306-TV بقلب بلاستيكي قياسي PA66 و BK0306-TN بقلب نايلون محسّن منخفض الضوضاء لعلب التروس الدقيقة ومعدات أدوات الطاقة الصغيرة، فأرسل استفسارك إلينا مباشرة.
ستتلقى خدمات دعم احترافية كاملة بعد تقديم الاستفسار:

• رد سريع على عرض أسعار المصنع الرسمي في غضون 24 ساعة
• إرشادات مطابقة المعلمات لتفاوت غلاف الثقب الأعمى الدقيق وصلابة العمود المطابق من مهندسي محامل محترفين واحدًا لواحد
• اقتراحات حلول محامل مخصصة بما في ذلك متغيرات مختومة RS وخيارات كوب مسحوب مقاوم للصدأ من الفولاذ المقاوم للصدأ
• سعر جملة مباشر تنافسي من المصنع لطلبات الجملة المجمعة المختلطة للطرازين

أرسل كمية الشراء المطلوبة لكل طراز وبيئة تشغيل المعدات للحصول على عرض أسعار رسمي مفصل

8. أسئلة وأجوبة

س1: ماذا تعني اللاحقتان TV و TN؟
ج1: TV = قفص بلاستيكي قياسي مقوى بالألياف الزجاجية PA66 للتشغيل عالي السرعة للغاية؛ TN = قفص نايلون PA66 محسّن مع احتكاك أقل وأداء تشغيل أكثر هدوءًا.
س2: ما هو الاختلاف الأساسي بين BK0306-TV و BK0306-TN؟
ج2: الأبعاد الكلية متسقة تمامًا؛ يدعم إصدار TV سرعة دوران حدية أعلى؛ يتميز إصدار TN بتوجيه أسطواني محسّن لضوضاء أقل وتصنيف حمل ساكن محسّن قليلاً.
س3: هل يمكن لمحامل سلسلة BK العمل بدون عمود مقوى ومصقول؟
ج3: غير موصى به. يجب أن يصل سطح التلامس للعمود المطابق إلى صلابة تقوية HRC60-64 مع صقل مرآة ليعمل كمسار سباق داخلي ويمنع فشل التآكل السريع للمحمل.
