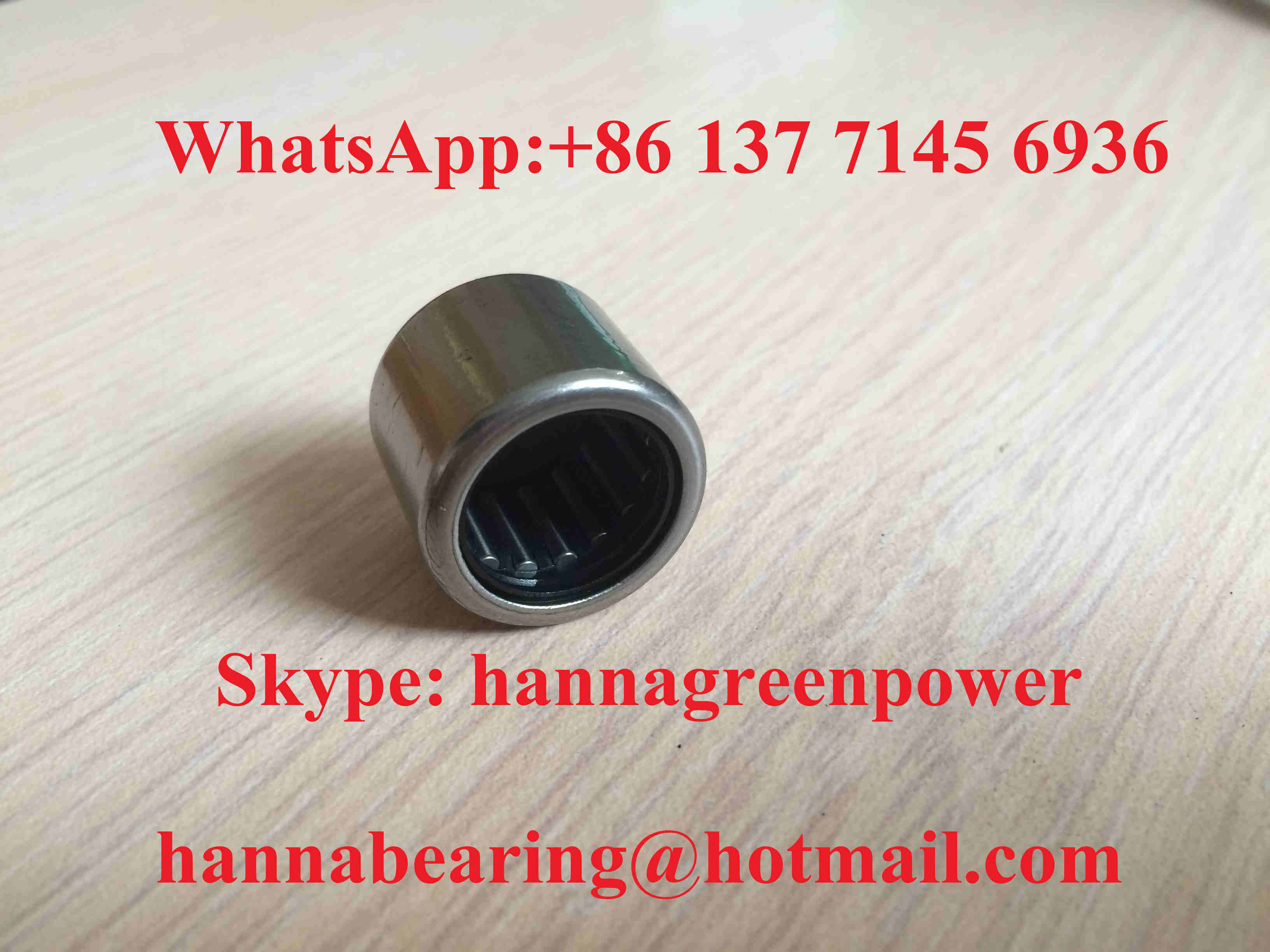

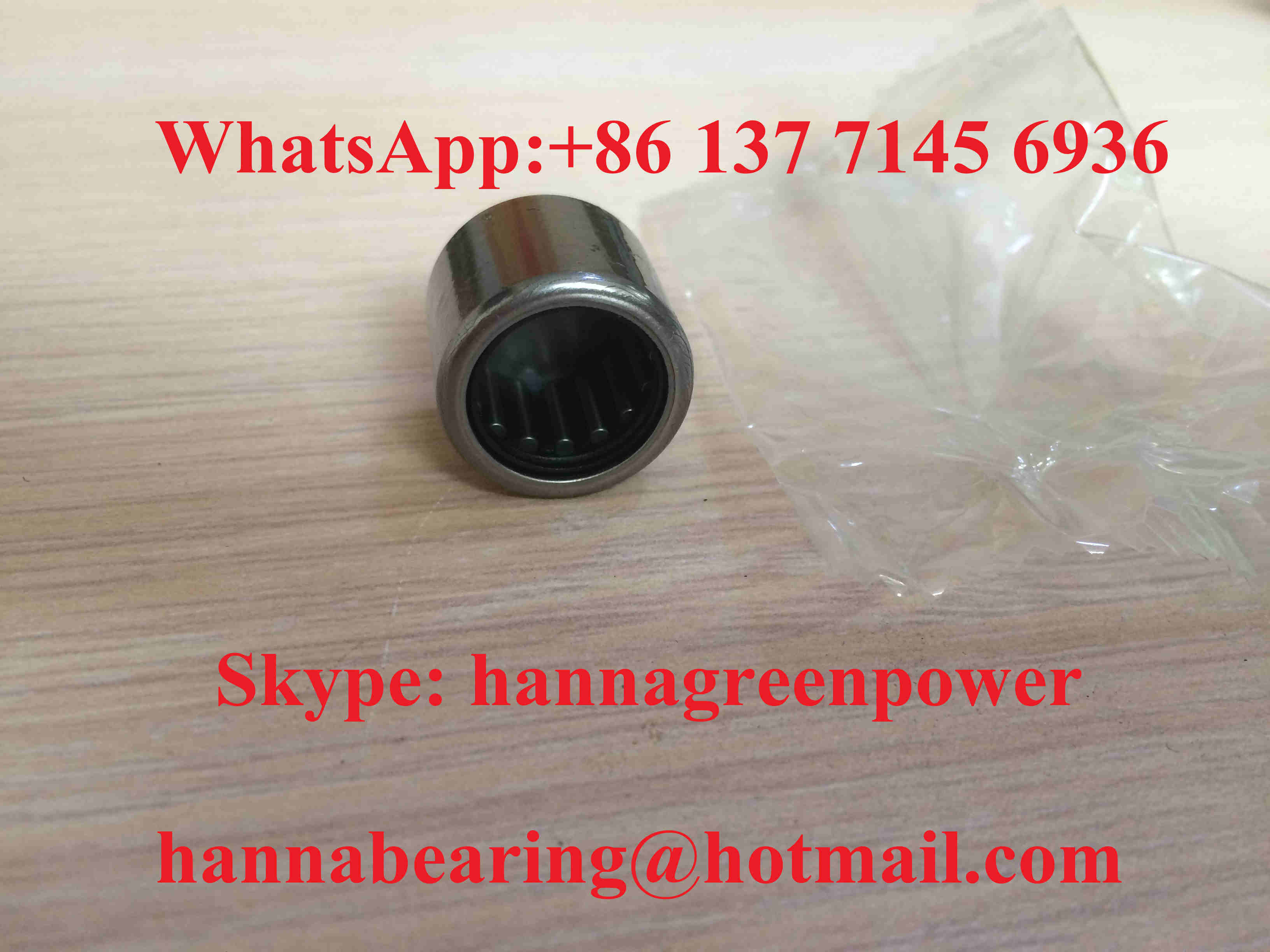

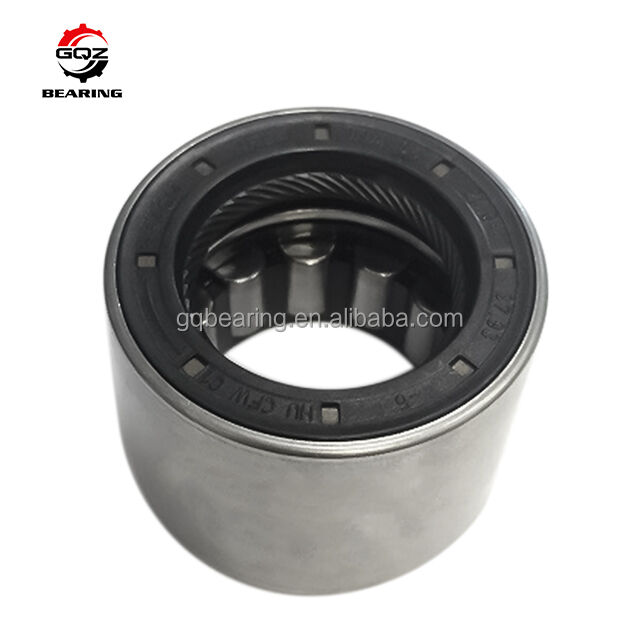

BK1516 BK1516-RS BK152116 حمالة لولب الإبرة مع PA66 قفص 15x21x16mm

1. نظرة عامة على المنتج

BK1516، BK1516-RS و BK152116 هي محامل أسطوانية إبرية مغلقة ذات صف واحد، بدون حلقة داخلية، بحجم نواة موحد Fw=15 مم قطر داخلي لمجموعة الأسطوانة، قطر خارجي D=21 مم، عرض إجمالي C=16 مم، تختلف حسب هيكل الختم وتخطيط الأسطوانة. تعتمد سلسلة BK على كوب خارجي فولاذي مختوم من قطعة واحدة مع غطاء سفلي مغلق متكامل، مما يحقق تحديدًا محوريًا تلقائيًا داخل الأغلفة ذات الثقوب العمياء، مما يلغي حلقات التثبيت الإضافية، وأكتاف العمود، وأغطية النهاية لتبسيط عملية التجميع.

• BK1516: عرض قياسي 16 مم من النوع المفتوح بدون ختم مطاطي، تبديد حرارة ممتاز لبيئات الورش الداخلية النظيفة والجافة؛
• BK1516-RS: عرض 16 مم ختم مطاطي RS أحادي الشفة من NBR على الجانب المفتوح، يمنع الغبار الناعم، سائل القطع والرطوبة الخفيفة لمشاهد الإنتاج الملوثة قليلاً؛
• BK152116: تخطيط إبرة كثيف سميك بالكامل بعرض 16 مم بدون فجوة مفتوحة، مساحة اتصال أكبر لترقية قدرة التحميل الشعاعي الديناميكي والثابت لظروف العمل ذات الحمل الصدمي الثقيل.

مزودة بقفص فولاذي رقيق مختوم لفصل الأسطوانات الإبرية الكثيفة بالتساوي، مما يحقق قدرة تحمل شعاعية فائقة في مقطع عرضي شعاعي ضيق للغاية. يجب أن يكون سطح عمود التركيب المطابق مقوى ومصقول بالمرآة ليعمل كمسار داخلي. تحمل هذه السلسلة الحمل الشعاعي النقي فقط، وتطبق على نطاق واسع على علب التروس المصغرة، وأدوات الطاقة المحمولة، وبكرات شد المنسوجات، ومكونات الانزلاق ذات الثقوب العمياء الآلية، وصمامات هيدروليكية صغيرة، وتجميعات تحديد موضع نهاية عمود الآلات الزراعية الخفيفة ذات قيود المساحة الشعاعية الصارمة.

احصل على عرض أسعار في غضون 24 ساعة لمشروعك

2. المواصفات الفنية

معلمات القاعدة الموحدة

Fw (القطر الداخلي لمجموعة الإبرة): 15 مم
القطر الخارجي D: 21 مم
العرض الإجمالي C: 16 مم
الهيكل: محمل إبرة ذو كوب مسحوب مغلق من صف واحد، بدون حلقة داخلية، مثبت أسطواني فولاذي مختوم
المادة: كوب مسحوب وأسطوانات إبرية فولاذية محملة بالكروم عالية الكربون GCr15
الخلوص الشعاعي القياسي: CN خلوص عادي
سرعة الدوران المرجعية للشحم: 14500 دورة في الدقيقة
سرعة الدوران المحددة بالتشحيم بالزيت: 18200 دورة في الدقيقة
صلابة العمود المطابق المطلوبة: HRC60-64 مع صقل مرآة فائق
الحد الأدنى للشطف r: 0.6 مم

BK1516

الختم: غطاء سفلي مغلق أحادي، نهاية مفتوحة مقابلة بدون ختم
الحمل الديناميكي Cr: 11200 نيوتن
الحمل الثابت Cor: 14600 نيوتن
حد الحمل الإجهادي Pu: 1980 نيوتن
الوزن الصافي: 0.0132 كجم

BK1516-RS

الختم: غطاء سفلي مغلق + ختم مطاطي RS أحادي الشفة على الجانب المفتوح
الحمل الديناميكي Cr: 10850 نيوتن
الحمل الثابت Cor: 14150 نيوتن
حد الحمل الإجهادي Pu: 1920 نيوتن
الوزن الصافي: 0.0137 كجم

BK152116

الختم: هيكل كوب مغلق سميك بالكامل مع ترتيب إبر كثيف بدون منفذ مفتوح
الحمل الديناميكي Cr: 12900 نيوتن
الحمل الثابت Cor: 16700 نيوتن
حد الحمل الإجهادي Pu: 2240 نيوتن
الوزن الصافي: 0.0143 كجم
رسومات الأبعاد الكاملة وبيانات الحمل الفنية الكاملة للنماذج الثلاثة متاحة عند طلب العميل.

3. المزايا الرئيسية

1. تصميم ذاتي التموضع بغطاء طرفي مغلق متكامل، يتم ضغطه مباشرة في غلاف الثقب الأعمى بدون ملحقات تثبيت محورية إضافية، مما يقلل بشكل كبير من عدد الأجزاء وتكلفة عمالة التجميع
2. المقطع العرضي الشعاعي فائق النحافة يقلل من المساحة المشغولة شعاعيًا للمعدات، ويتوافق تمامًا مع متطلبات تصميم الهيكل الإنشائي لنقل الحركة المصغر والمدمج
3. ثلاثة خيارات هيكلية (مفتوحة / ختم RS أحادي / سميكة للحمل الثقيل) تغطي جميع ظروف العمل الشائعة: نظيفة وجافة، رطبة وغبار، وظروف الحمل الصدمي المتناوب الثقيل
4. ترتيب الأسطوانات الإبرية الكثيفة يوفر صلابة شعاعية ممتازة وقدرة تحمل، تشغيل مستمر مستقر متوسط السرعة تحت أحمال الصدمات المتكررة للبدء والتوقف
5. القفص الفولاذي المختوم خفيف الوزن يضمن توجيهًا موحدًا للأسطوانة، وفقدان احتكاك منخفض، وتبديد حرارة فعال لتشغيل المعدات المستمر لفترات طويلة
6. تشمل الخيارات القابلة للتخصيص أختام مركبة 2RS مزدوجة الجوانب، وخلوص شعاعي موسع C3، وكوب مسحوب مقاوم للصدأ من الفولاذ المقاوم للصدأ، ووضع علامات بالليزر OEM، وملء شحم مقاوم للتآكل بدرجة حرارة عالية

يبسط بشكل فعال إجراءات تصنيع أغلفة الثقوب العمياء ويطيل عمر خدمة تجميعات نقل الحركة المدمجة في نهاية العمود

4. التطبيقات

مجموعة محامل الأسطوانات الإبرية المغلقة ذات النهاية المغلقة متعددة المواصفات BK1516 / BK1516-RS / BK152116 مطابقة على نطاق واسع لمعدات الصناعة الخفيفة والمتوسطة المدمجة التالية:

• علب تروس مصغرة، تجميعات دعم نهاية عمود الثقوب العمياء لصندوق النقل الصغير
• أدوات الطاقة الكهربائية المحمولة، الآلات الصغيرة للحدائق، الأجزاء الدوارة الخفيفة للآلات الزراعية
• آلات نسج المنسوجات، وحدات بكرات الانزلاق المشدودة لمعدات الطباعة الصغيرة
• آليات الانزلاق الخطية المصغرة الآلية ومكونات تحديد موضع عمود الكامات
• صمامات التحكم الهيدروليكية الصغيرة، تجميعات الانزلاق الدوارة الخفيفة لمضخات المياه الدقيقة
• قطع غيار بديلة لما بعد البيع لمعدات محامل الأسطوانات الإبرية ذات الكوب المسحوب بقطر داخلي 15 مم

حل مثالي متعدد الخيارات لتحمل الحمل الشعاعي العالي لمعدات نقل الحركة الصناعية في نهاية العمود ذات الثقوب العمياء مع مساحة تركيب محدودة

5. لماذا تختار GQZ Bearing

1. 25 عامًا من الخبرة المهنية في تصنيع محامل الأسطوانات الإبرية ذات الكوب المسحوب المغلق من سلسلة BK
2. ثلاثة نماذج قابلة للتبادل الأبعاد بالكامل مع محامل سلسلة BK15 القياسية الدولية، وتفاوت الأبعاد المتسق ومؤشرات أداء الحمل
3. خدمة OEM و ODM مخصصة بالكامل تدعم الختم المزدوج، وغلاف الفولاذ المقاوم للصدأ، وتخصيص الخلوص الخاص
4. فحص صارم لكامل العملية: اختبار صلابة المواد الخام، دقة ختم الكوب المسحوب، إحكام الختم، واختبار دورة إجهاد الحمل الديناميكي قبل التسليم
5. يقدم فريق هندسة المحامل المحترف توجيهات حول تحمل غلاف الثقب الأعمى وصلابة العمود المطابق في غضون 24 ساعة
6. خطوط تجميع إنتاج ضخم مستقرة مع أسعار جملة تفضيلية لمصنعي المعدات الآلية على المدى الطويل

نحن نركز على أداء التموضع الذاتي المحوري الموثوق، وعمر الخدمة الطويل، والتعاون المربح للجانبين المستقر طويل الأمد مع المشترين الصناعيين العالميين

6. مراقبة الجودة

• فحص التركيب الكيميائي للمواد الخام وصلابة السطح لفولاذ المحامل الكروم GCr15
• عملية سحب عميق دقيقة، تشذيب وتشكيل للكوب الخارجي المختوم المسحوب المتكامل
• عملية معالجة حرارية بدرجة حرارة ثابتة لتثبيت الإجهاد الداخلي للمعدن وتعزيز مقاومة التآكل السطحي
• اختبار أداء شامل: انتظام الخلوص الشعاعي، اتساق ترتيب الأسطوانة الإبرية، قدرة التحميل الديناميكي/الثابت، ومتانة الختم RS المقاوم للغبار
• فحص موحد لمجموعة الأسطوانة وإعادة فحص الأبعاد والمظهر بشكل منفصل لكل نموذج قبل التعبئة المقاومة للصدأ والشحن

كل دفعة من المحامل تمر باختبار دورة متكررة كاملة بالعينات لضمان تشغيل الحمل الشعاعي الثقيل المستقر في أغلفة الثقوب العمياء

7. احصل على عرض أسعار الآن

إذا كنت بحاجة إلى محامل أسطوانية إبرية ذات كوب مسحوب مغلق من النوع المفتوح BK1516، أو ختم أحادي BK1516-RS، أو سميكة للحمل الثقيل BK152116 لمعدات علب التروس المصغرة وأدوات الطاقة، فأرسل استفسارك إلينا مباشرة.
ستتلقى خدمات دعم احترافية كاملة بعد تقديم الاستفسار:

• رد سريع على عرض أسعار المصنع الرسمي في غضون 24 ساعة
• توجيهات مطابقة معلمات تحمل غلاف الثقب الأعمى وصلابة العمود المطابق من مهندسي محامل محترفين واحد لواحد
• اقتراحات حلول محامل مخصصة بما في ذلك خيارات الأختام المزدوجة RS وخيارات الكوب المسحوب المقاوم للصدأ
• سعر جملة مباشر تنافسي من المصنع للطلبات المجمعة المختلطة من النماذج الثلاثة

أرسل كمية الشراء المطلوبة لكل نموذج وبيئة تشغيل المعدات للحصول على عرض أسعار رسمي مفصل

8. الأسئلة الشائعة

س1: ماذا يعني اللاحقة RS في BK1516-RS؟
ج1: RS تشير إلى ختم مطاطي أحادي الشفة من NBR مثبت عند الطرف المفتوح للمحمل المغلق، يستخدم لمنع الغبار، سائل التبريد والرطوبة الخفيفة.

س2: ما هو الاختلاف الأساسي بين BK1516 و BK152116؟
ج2: أبعاد Fw والقطر الخارجي متطابقة تمامًا؛ BK152116 يعتمد على ترتيب أسطوانات إبرية كثيفة سميكة لتحسين تصنيف الحمل الشعاعي الديناميكي والثابت بشكل كبير، ومناسب لظروف العمل ذات الحمل الثقيل والصدمات.

س3: هل يمكن لمحامل سلسلة BK العمل بدون عمود مقوى ومصقول؟
ج3: غير موصى به. يجب أن يصل سطح التلامس للعمود المطابق إلى صلابة HRC60-64 مع صقل مرآة فائق ليعمل كمسار داخلي وتجنب فشل التآكل السريع للمحمل.
