حمالة إبرة مغلقة BK1212 BK1212-RS BK121812 حمالة عجلة 12x18x12mm

1. نظرة عامة على المنتج

BK1212 و BK1212-RS و BK121812 هي محامل أسطوانية إبرية مغلقة ذات صف واحد ومقاس متري، بدون حلقة داخلية، بقطر داخلي لتجميع الأسطوانة Fw=12 مم، وقطر خارجي D=18 مم، وعرض إجمالي C=12 مم، وتختلف حسب هيكل الختم وتخطيط الأسطوانة. تعتمد سلسلة BK على كوب خارجي فولاذي مختوم متكامل مع غطاء سفلي مغلق متكامل، مما يوفر حدًا محوريًا تلقائيًا داخل الأغلفة ذات الثقوب العمياء، مما يلغي حلقات التثبيت الإضافية، وأكتاف العمود، وأغطية النهاية لتبسيط خطوات التجميع.

• BK1212: نوع قياسي بعرض 12 مم مفتوح بدون ختم مطاطي، تبديد حرارة ممتاز لبيئات العمل الداخلية النظيفة والجافة؛

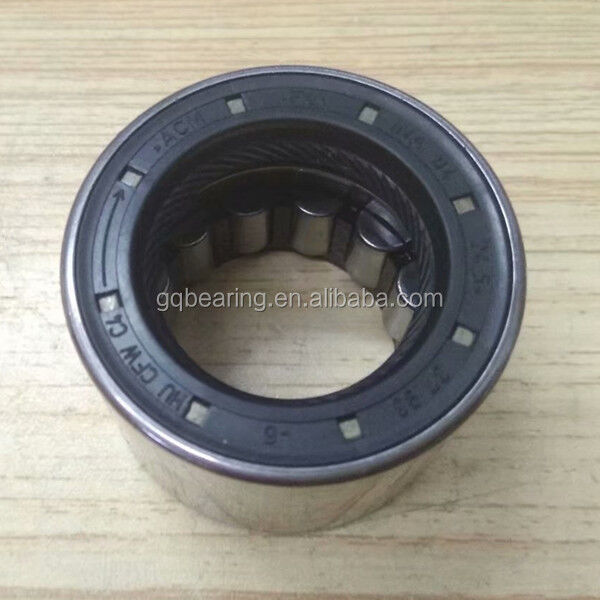

• BK1212-RS: ختم مطاطي RS ذو شفة واحدة من مادة NBR بعرض 12 مم على الجانب المفتوح، يمنع الغبار الناعم، سائل القطع، والرطوبة الخفيفة لورش الإنتاج الملوثة قليلاً؛
• BK121812: تخطيط إبر كثيف سميك بالكامل بعرض 18 مم بدون فجوة مفتوحة، مساحة اتصال أكبر لترقية قدرة التحميل الشعاعي الديناميكي والثابت لظروف التحميل بالصدمات الثقيلة.

قفص فولاذي رقيق مختوم يفصل بشكل متساوٍ الأسطوانات الإبرية الكثيفة لتحقيق قدرة تحمل شعاعية فائقة في مقطع عرضي شعاعي ضيق للغاية. يجب أن يكون سطح عمود التركيب المطابق مقوى ومصقول بالمرآة ليعمل كمسار داخلي. تحمل هذه السلسلة الحمل الشعاعي النقي فقط، وتستخدم على نطاق واسع في علب التروس المصغرة، وأدوات الطاقة المحمولة، وبكرات شد المنسوجات، وأجزاء الانزلاق ذات الثقوب العمياء الأوتوماتيكية، وصمامات الهيدروليك الدقيقة، وتجميعات تحديد نهاية العمود للآلات الزراعية الخفيفة ذات قيود المساحة الشعاعية الصارمة.

احصل على عرض أسعار في غضون 24 ساعة لمشروعك

2. المواصفات الفنية

معلمات المعيار الأساسي الموحد

Fw (قطر داخلي لتجميع الإبر): 12 مم
القطر الخارجي D: 18 مم
العرض الإجمالي C: 12 مم
الهيكل: محمل إبري ذو كوب مسحوب مغلق من طرف واحد، بدون حلقة داخلية، مثبت أسطواني فولاذي مختوم
المادة: كوب مسحوب وأسطوانات إبرية من فولاذ محامل الكروم عالي الكربون GCr15
الخلوص الشعاعي القياسي: CN خلوص عادي
سرعة الدوران المرجعية للشحم: 17200 دورة في الدقيقة
سرعة الدوران المحددة بالتشحيم بالزيت: 21600 دورة في الدقيقة
صلابة العمود المطابق المطلوبة: HRC60-64 مع صقل مرآة فائق
الحد الأدنى للشطف r: 0.5 مم

BK1212

الختم: غطاء سفلي مغلق واحد، نهاية مقابلة مفتوحة بدون ختم
الحمل الديناميكي Cr: 7250 نيوتن
الحمل الثابت Cor: 9480 نيوتن
حد الحمل الإجهادي Pu: 1360 نيوتن
الوزن الصافي: 0.0068 كجم

BK1212-RS

الختم: غطاء سفلي مغلق + ختم مطاطي RS ذو شفة واحدة على الجانب المفتوح
الحمل الديناميكي Cr: 6980 نيوتن
الحمل الثابت Cor: 9130 نيوتن
حد الحمل الإجهادي Pu: 1310 نيوتن
الوزن الصافي: 0.0071 كجم

BK121812

الختم: هيكل كوب مغلق سميك بالكامل بأسطوانة كثيفة بدون منفذ مفتوح
الحمل الديناميكي Cr: 8360 نيوتن
الحمل الثابت Cor: 10750 نيوتن
حد الحمل الإجهادي Pu: 1520 نيوتن
الوزن الصافي: 0.0075 كجم
رسومات الأبعاد الكاملة وبيانات الحمل الفنية الكاملة للنماذج الثلاثة متاحة عند طلب العميل.

3. المزايا الرئيسية

1. تصميم ذاتي التموضع بغطاء طرفي مغلق متكامل، يتم ضغطه مباشرة في غلاف الثقب الأعمى بدون أجزاء تثبيت محورية إضافية، مما يقلل من كمية المكونات وتكلفة عمالة التجميع
2. المقطع العرضي الشعاعي الرقيق للغاية يقلل من المساحة المشغولة شعاعيًا للمعدات، ويلبي تمامًا متطلبات تصميم هيكل النقل المدمج المصغر
3. ثلاثة إصدارات هيكلية اختيارية (مفتوحة / مختومة RS واحدة / سميكة للحمل الثقيل) تغطي ظروف العمل الرئيسية: بيئات نظيفة وجافة، ورطبة وغبار، وبيئات التحميل بالصدمات المتناوبة الثقيلة
4. ترتيب الأسطوانات الإبرية الكثيفة يوفر صلابة شعاعية وقدرة تحميل استثنائية، تشغيل مستقر متوسط السرعة تحت أحمال الصدمات المتكررة للبدء والتوقف
5. القفص الفولاذي الرقيق المختوم يضمن توجيهًا متساويًا للأسطوانات، وفقدان احتكاك منخفض، وتبديد حرارة فعال لتشغيل المعدات غير المتوقف لفترات طويلة
6. تشمل الخيارات القابلة للتخصيص أختام مركبة 2RS مزدوجة الجانب، وخلوص شعاعي موسع C3، وكوب مسحوب مقاوم للصدأ من الفولاذ المقاوم للصدأ، ووضع علامات بالليزر OEM، وملء شحم مقاوم للتآكل بدرجة حرارة عالية

يبسط بشكل فعال عمليات تشغيل أغلفة الثقوب العمياء ويطيل عمر خدمة تجميعات النقل المدمجة في نهاية العمود

4. التطبيقات

مجموعة محامل الأسطوانات الإبرية ذات الكوب المسحوب المغلق متعددة المواصفات BK1212 / BK1212-RS / BK121812 متطابقة على نطاق واسع مع معدات الصناعة الخفيفة والمتوسطة المدمجة التالية:

• علب تروس تخفيض مصغرة، تجميعات دعم نهاية عمود صندوق نقل صغير ذات ثقوب عمياء
• أدوات الطاقة الكهربائية المحمولة، الآلات الصغيرة للحدائق، وأجزاء الحركة الدوارة للآلات الزراعية الخفيفة
• آلات نسج المنسوجات، وحدات بكرات الانزلاق الشد لمعدات الطباعة الصغيرة
• آليات الانزلاق الخطية المصغرة الأوتوماتيكية ومكونات تحديد موضع عمود الكامات
• صمامات التحكم الهيدروليكية الصغيرة، تجميعات الانزلاق الدوارة الخفيفة لمضخات المياه الدقيقة
• قطع غيار بديلة لما بعد البيع لمعدات محامل الأسطوانات الإبرية ذات الكوب المسحوب المغلق بقطر داخلي 12 مم

حل مثالي لتحمل الحمل الشعاعي العالي متعدد الخيارات لمعدات نقل الصناعة ذات نهاية العمود ذات الثقوب العمياء مع مساحة تركيب محدودة

5. لماذا تختار محامل GQZ

• 25 عامًا من الخبرة المهنية في تصنيع محامل الأسطوانات الإبرية ذات الكوب المسحوب المغلق من سلسلة BK
• ثلاثة نماذج قابلة للتبادل بالكامل من حيث الأبعاد مع محامل سلسلة BK12 القياسية الدولية، وتفاوت الأبعاد المتسق ومؤشرات أداء الحمل
• خدمة OEM و ODM كاملة مخصصة تدعم الختم مزدوج الجانب، وغلاف الفولاذ المقاوم للصدأ، وتخصيص الخلوص الخاص
• فحص صارم لكامل العملية: اختبار صلابة المواد الخام، دقة ختم الكوب المسحوب، إحكام الختم، واختبار دورة تحمل الحمل الديناميكي قبل التسليم
• يقدم فريق هندسة المحامل المحترف إرشادات حول تحمل غلاف الثقب الأعمى وصلابة العمود المطابق في غضون 24 ساعة
• خطوط تجميع إنتاج جماعي مستقرة واسعة النطاق بأسعار جملة تفضيلية لمصنعي معدات الآلات على المدى الطويل

نحن نركز على أداء تحديد الموضع المحوري الموثوق، وعمر الخدمة الطويل، والتعاون المستقر طويل الأمد المربح للجانبين مع المشترين الصناعيين العالميين

6. مراقبة الجودة

• فحص التركيب الكيميائي للمواد الخام وصلابة السطح لفولاذ محامل الكروم GCr15
• عملية سحب عميق دقيقة، تشذيب وتشكيل للكوب الخارجي المختوم المتكامل المسحوب
• عملية معالجة حرارية بدرجة حرارة ثابتة لتثبيت الإجهاد الداخلي للمعدن وتعزيز مقاومة تآكل السطح
• اختبار أداء شامل: انتظام الخلوص الشعاعي، اتساق ترتيب الأسطوانات الإبرية، قدرة التحمل الديناميكي/الثابت، ومتانة الختم RS المقاوم للغبار
• فحص موحد لتجميع الأسطوانات وإعادة فحص الأبعاد والمظهر بشكل منفصل لكل نموذج قبل التعبئة المقاومة للصدأ والشحن

كل دفعة من المحامل تمر باختبار تحمل دورة متكررة بالكامل لضمان تشغيل مستقر تحت حمل شعاعي ثقيل في أغلفة الثقوب العمياء

7. احصل على عرض أسعار الآن

إذا كنت بحاجة إلى محامل أسطوانية إبرية ذات كوب مسحوب مغلق من طرف واحد من نوع BK1212 المفتوح، أو BK1212-RS المختوم بشفة واحدة، أو BK121812 السميك للحمل الثقيل لمعدات علب التروس المصغرة وأدوات الطاقة، فأرسل استفسارك إلينا مباشرة.
ستتلقى خدمات دعم احترافية كاملة بعد تقديم الاستفسار:

• رد سريع رسمي من المصنع بعرض أسعار في غضون 24 ساعة
• إرشادات مطابقة المعلمات حول تحمل غلاف الثقب الأعمى وصلابة العمود المطابق من مهندسي محامل محترفين واحد لواحد
• اقتراحات حلول محامل مخصصة بما في ذلك خيارات الأختام المزدوجة RS وخيارات الكوب المسحوب المقاوم للصدأ
• سعر جملة مباشر تنافسي من المصنع لطلبات الجملة المجمعة المختلطة من ثلاثة نماذج

أرسل كمية الشراء المطلوبة لكل نموذج وبيئة تشغيل المعدات للحصول على عرض أسعار رسمي مفصل

8. أسئلة وأجوبة

س1: ماذا يعني اللاحقة RS في BK1212-RS؟
ج1: تشير RS إلى ختم مطاطي ذي شفة واحدة من مادة NBR مثبت عند الطرف المفتوح للمحمل المغلق، ويستخدم لمنع الغبار، سائل التبريد، والرطوبة الخفيفة.

س2: ما هو الفرق الأساسي بين BK1212 و BK121812؟
ج2: أبعاد Fw والقطر الخارجي متطابقة تمامًا؛ يعتمد BK121812 على تخطيط أسطوانة إبرية كثيفة سميكة لتحسين تصنيف الحمل الشعاعي الديناميكي والثابت بشكل كبير، وهو مناسب لظروف العمل ذات التحميل الثقيل والصدمات.

س3: هل يمكن لمحامل سلسلة BK العمل بدون عمود مقوى ومصقول؟
ج3: غير موصى به. يجب أن يصل سطح التلامس للعمود المطابق إلى صلابة HRC60-64 بعد التقسية مع صقل مرآة فائق ليعمل كمسار داخلي وتجنب فشل التآكل السريع للمحمل.
