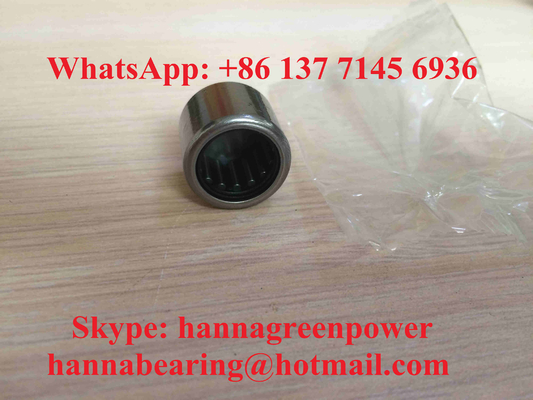

10x14x10mm جانب واحد مختوم نوع إبرة عجلة تحمل BK1010 BK1010-RS BK101410

1لمحة عامة عن المنتج

BK1010 و BK1010-RS و BK101410 هي محامل مقطوعة متريّة ذات صف واحد مغلق، بدون حلقة داخليّة، مقاس مركزيّ موحد Fw = 10mm قطر داخليّة للفلّة، قطر خارجيّ D = 14mm،العرض الإجمالي C=10mm، تميزت بتصميم الختم وترتيب العجلات. هذه السلسلة BK تعتمد الكأس الخارجية الصلبة المدمجة مع غطاء أسفل مغلق قطعة واحدة،الذي يوفر الحد الأوتوماتيكي المحوري داخل غرف الثقب الأعمى، إزالة حلقات التقاط إضافية، وأكتاف العمود وغطاء الطرف لتبسيط خطوات التجميع.

• BK1010: النوع المفتوح القياسي ذو عرض رقيق 10 ملم دون غطاء مطاطي ، تبديد حرارة ممتاز لبيئات العمل الداخلية النظيفة والجافة.
• BK1010-RS: 10 ملم عرض واحد NBR RS رباط الوصول الختم على الجانب المفتوح، يمنع الغبار الدقيق وسائل القطع والرطوبة الخفيفة لأورشية الإنتاج الملوثة قليلا.
• BK101410: تخطيط إبرة كثيفة سميكة كاملة 10 ملم بدون فجوة مفتوحة ، مساحة اتصال أكبر لتحسين قدرة الحمل الشعاعي الديناميكية والستاتية لظروف الحمل الصدمة الثقيلة.

القفص الصلب الرقيق المطبع يفرق بشكل متساوٍ بين أدوات الإبرة الكثيفة لتحقيق قدرة تحمل شعاعية عالية للغاية تحت مقطع شعاعي ضيق للغاية.يجب أن يتم إطفاء سطح عمود التثبيت المتطابق والمرآة المكملة للعمل كمسار داخليهذه السلسلة تحمل فقط حمولة شعاعية نقية، تستخدم على نطاق واسع لصناديق التروس المصغرة، أدوات كهربائية محمولة يدويا، أدوات التوتر النسيجية، الأجزاء المنزلقة الثقب العمياء الأتمتة،صمامات هيدروليكية صغيرة ومجموعات تحديد موقع نهاية العمود للآلات الزراعية الخفيفة مع قيود صارمة على المساحة الشعاعية.

احصل على عرض عرض خلال 24 ساعة لمشروعك

2المواصفات التقنية

المعايير الأساسية الموحدة

Fw (القطر الداخلي لمجموعة الإبرة): 10 ملم
القياس الخارجي D: 14 ملم
العرض الإجمالي C: 10 مم
هيكل: صف واحد مغلقة نهاية سحب إبرة الكأس محمل، لا حلقة داخلية، طابع الصلب الدوال الاحتياطي
المواد: أدوات الكأس والإبرة المنزلة GCr15 من الفولاذ ذو الكربون العالي والكروم
الإفراج الشعاعي القياسي: الإفراج الشعاعي القياسي
سرعة الدوران الحد من الدهون المرجعية: 19500 دورة/دقيقة
زيت التشحيم الحد من سرعة الدوران: 24800 r/min
صلابة العمود المتطابقة المطلوبة: HRC60 ∼64 مع التشطيب العاكس
الحد الأدنى للشفرة r: 0.4 ملم

BK1010

الختم: غطاء أسفل واحد مغلق، فتح الطرف الآخر دون ختم
الحمل الديناميكي Cr: 4920 N
محرك الحمل الثابت: 6350 ن
الحد الأقصى لتحميل التعب Pu: 1080 N
الوزن الصافي: 0.0036 كجم

BK1010-RS

الختم: الغطاء السفلي المغلق + الختم المطاطي RS الواحد على الجانب المفتوح
الحمل الديناميكي Cr: 4680 N
محرك الحمل الثابت: 6090 ن
الحد الأقصى لتحميل التعب Pu: 1030 N
الوزن الصافي: 0.0038 كجم

BK101410

الختم: هيكل كوب مغلق مغلق مغلق بالكامل بدون منفذ مفتوح
الحمل الديناميكي Cr: 5750 N
محرك الحمل الثابت: 7420 N
الحد الأقصى لتحميل التعب Pu: 1210 N
الوزن الصافي: 0.0041 كجم
الرسومات البعدية الكاملة وبيانات الحمل الفني الكاملة لثلاثة نماذج متوفرة عند طلب العميل.

3المزايا الرئيسية

1. تصميم مركزية مغلقة نهاية مغلقة ذاتية الموقع، وضغطت مباشرة في غطاء الثقب العمياء دون أجزاء إضافية تثبيت محوري، والحد من كمية المكونات وتكلفة العمل التجميع
2. قطع قطري شعاعي رقيق للغاية يقلل من مساحة المعدات المشعوذة المحتلة ، ويتوافق تمامًا مع متطلبات تصميم هيكل ناقل الحركة المدمجة المصغرة
3. تغطي ثلاثة إصدارات هيكلية اختيارية (مفتوحة / RS مفردة مغلقة / مكثفة حمولة ثقيلة) ظروف العمل الرئيسية: بيئات نظيفة جافة ورطبة ومتربة وثقيلة
4. ترتيب الدوال الإبرة الكثيفة يوفر صلابة شعاعية متميزة وقدرة الحمل، وتشغيل مستقر مستمر متوسط السرعة تحت الأحمال المتكررة بدء وقف تأثير
5. القفص الحديدي الخفيف الوزن يضمن توجيه الدوار المتساوي وخسائر الاحتكاك المنخفضة وتبديد الحرارة الفعال لتشغيل المعدات دون توقف دورة طويلة
6. الخيارات التي يمكن تخصيصها تشمل أغطية مركبة 2RS مزدوجة الجانبين ، و C3 المساحة الشعاعية المكبرة ، والفولاذ المقاوم للصدأ الكأس المسحوبة المضادة للصدأ ، و OEM علامة الليزر و ملء الدهون المقاومة لارتداء درجات الحرارة العالية

تبسيط عمليات معالجة غطاء الثقب الأعمى بفعالية وتوسيع مدة خدمة مجموعات ناقلات التروس المدمجة في نهاية العمود

4التطبيقات

هذا المجموعة BK1010 / BK1010-RS / BK101410 متعددة المواصفات مغلقة نهاية الإبرة حمالة الدوار مطابقة على نطاق واسع للمعدات الصناعية الخفيفة والمتوسطة المدمجة التالية:
صناديق التروس المصغرة للخفض، مجموعات دعم نهاية عمود فتحة خزنة صغيرة
الأدوات الكهربائية المحمولة باليد والآلات الصغيرة للحديقة والأجزاء المتحركة الدوارة الزراعية الخفيفة
حواسيب النسيج، أجهزة الطباعة الصغيرة وحدات الدوار المنزلق
آليات الزحف الخطي المصغرة ومكونات تحديد موقع عمود الكام
صمامات التحكم الهيدروليكية الصغيرة، مضخات المياه الصغيرة، مجموعات الزحف الدوار خفيفة الوزن
قطع غيار للبيع في السوق اللاحقة لمعدات حمالات الدوس المزدوجة للكأس والإبرة ذات القطر الداخلي 10 ملم
الحل المثالي لتحميل الحمل الشعاعي العالي متعدد الخيارات لمعدات نقل صناعية ذات فتحة عمياء مع مساحة تركيب محدودة

5لماذا تختار GQZ Bearing

• 25 عاما من المهنية سلسلة BK مغلقة نهاية رسم كوب إبرة تجربة تصنيع محامل الدوار
• ثلاثة نماذج قابلة للتبادل تماماً من حيث الأبعاد مع محامل سلسلة BK10 المعيارية الدولية ، ومؤشرات متسقة للتسامح الأبعاد ومؤشرات أداء الحمل
• خدمة مخصصة كاملة لـ OEM و ODM تدعم الختم من جانبين ، وغلاف الفولاذ المقاوم للصدأ وتخصيص الإفراغ الخاص
• فحص صارم للعملية بالكامل: اختبار صلابة المواد الخام، ودقة طابع الكأس المسحوبة، وتختبار صلابة الختم واختبار دورة التعب الديناميكي قبل التسليم
• فريق الهندسة المحترفين تسليط توفر حفرة عمياء تسامح السكن ومطابقة صلابة العمود توجيهات تركيب في غضون 24 ساعة
• خطوط تجميع إنتاج واسعة النطاق مستقرة مع سعر بيع بالجملة المفضل لمصنعي معدات الآلات طويلة الأجل

نحن نركز على أداء موثوق به في وضع المحور الذاتي ، وعمر خدمة طويل وتعاون مستقر على المدى الطويل مع المشترين الصناعيين العالميين

6مراقبة الجودة

• فحص تكوين المواد الخام الكيميائية وقسوة السطح من الفولاذ ذو المحامل الكرومية GCr15
• صناعة الدقة العميقة للرسم والتقطيع والتشكيل للكأس المغلقة المدمجة
• عملية معالجة الحرارة في درجة حرارة ثابتة لتحقيق الاستقرار في الإجهاد المعدني الداخلي وتعزيز مقاومة السطح للارتداء
• اختبار الأداء الشامل: توحيد الفضاء الشعاعي ، اتساق ترتيب أدوات الإبرة ، قدرة الحمل الديناميكية / الثابتة ومتانة الصمام RS ضد الغبار
• التفتيش الموحد لمجموعة الأدوات والتحقق مرة أخرى من الأبعاد والمظهر المنفصل لكل نموذج قبل التعبئة والشحن ضد الصدأ

كل دفعة من المحامل تخضع لاختبار متانة دورة العينات المتناوبة الكاملة لضمان التشغيل المستقر للحمل الإشعاعي الثقيل في غرف الثقوب العمياء

7احصل على اقتباس الآن

إذا كنت بحاجة إلى نوعية عالية من نوع BK1010 المفتوح، BK1010-RS مغلقة واحدة و BK101410 مكبّدة الحمل الثقيل مغلقة نهاية سحب إبرة كوب عجلات لعبوات التروس المصغرة ومعدات الأدوات الكهربائية،أرسل استفسارك إلينا مباشرة.
ستحصل على خدمات دعم مهنية كاملة بعد تقديم طلبك:

• الرد السريع على اقتباس المصنع الرسمي خلال 24 ساعة
• واحد على واحد مساحة التسامح الحجرة العمياء وتطابق معايير صلابة العمود التطابق التوجيه من قبل المهندسين محامل المهنية
• اقتراحات حلول محامل مخصصة بما في ذلك الإصدارات المختومة RS المزدوجة وخيارات الكأس المسحوبة المضادة للصدأ
• سعر تجارة الجملة التنافسي للسلع المجانية المباشرة للمصنع للطلبات المشتركة المشتركة من ثلاثة نماذج

إرسال كمية الشراء المطلوبة لكل نموذج وبيئة تشغيل المعدات للحصول على عرض رسمية مفصلة

8أسئلة شائعة

س1: ما الذي تمثله اللاحقة RS في BK1010-RS؟
A1: RS يشير إلى الختم المطاطي لمكافحة NBR ذو الشفاه الواحدة المثبتة في الطرف المفتوح من محمل الطرف المغلق ، المستخدمة لحجب الغبار وسائل التبريد والرطوبة الخفيفة.

س2: ما هو الفرق الأساسي بين BK1010 و BK101410؟
A2: أبعاد Fw والقطر الخارجي متسقة تمامًا ؛ BK101410 تعتمد تخطيط أدوات رولي كثيفة مكثفة لتحسين درجة الحمل الإشعاعي الديناميكي والستاتيكي بشكل كبير ،مناسبة لظروف العمل المتأثرة بالحمل الثقيل.

السؤال 3: هل يمكن أن تعمل محامل سلسلة BK دون عمود الأرض المقاوم؟
A3: لا ينصح به. يجب أن يصل سطح الاتصال للعمود المتطابق إلى صلابة التخفيف HRC60 ٪ 64 مع التشطيب المرآة لتكون بمثابة المسار الداخلي وتجنب فشل الكشط السريع.
