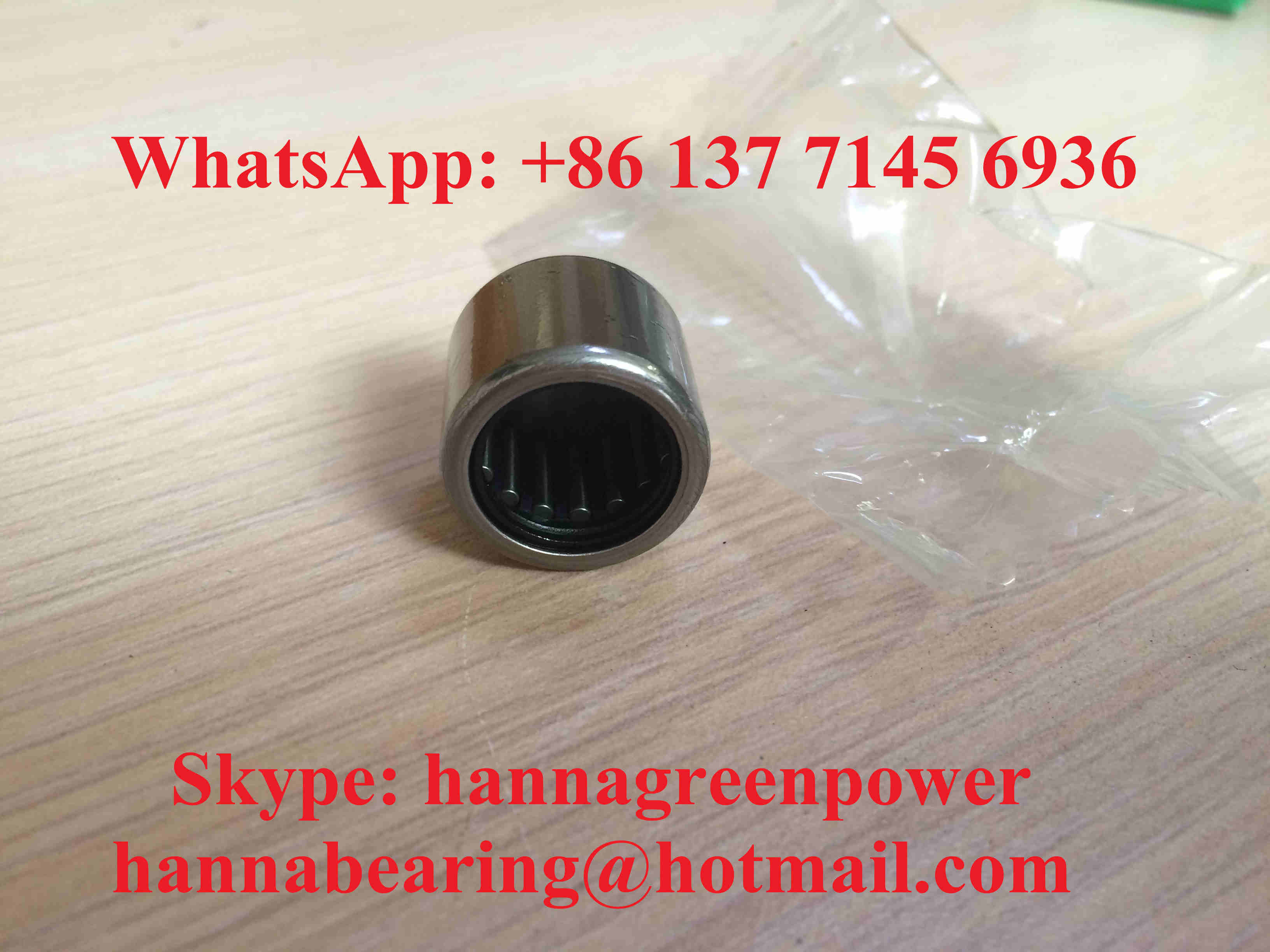

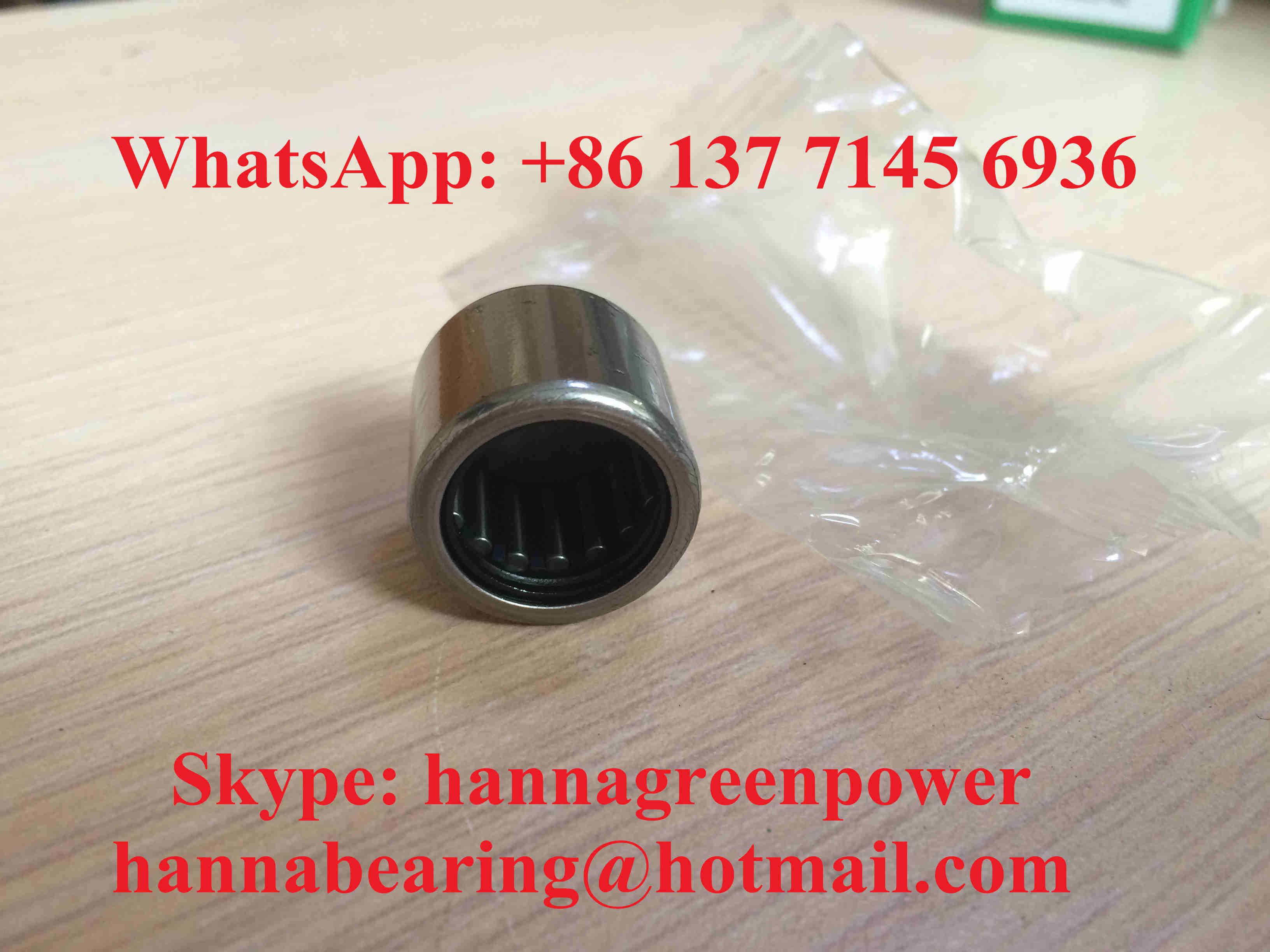

BK1015 BK1015-RS BK101415 إبرة رولي تحمل نهاية مغلقة كأس سحب

1لمحة عامة عن المنتج

BK1015, BK1015-RS و BK101415 هي حاويات مقطوعة متريّة ذات صف واحد مغلق، بدون حلقة داخليّة، حجم مركزيّ موحد Fw=10mm قطر داخليّ مجموعة العجلات، قطر خارجيّ D=14mm،العرض الإجمالي C=15mm، تميزت من خلال هيكل الختم وتخطيط العجلات. سلسلة BK تعتمد الكأس الخارجية الفولاذية المدمجة مع غطاء أسفل مغلق متكامل ،الذي يدرك الحد المحوري التلقائي في غرف الثقب الأعمى، والقضاء على حلقات التقاط إضافية، وأكتاف العمود وأجزاء غطاء نهاية لتبسيط عملية التجميع.

• BK1015: النوع القياسي من الطرفين المفتوحين بعرض 15 ملم ، لا يوجد سد مطاطي ، تبديد الحرارة المتميز لبيئات ورشة العمل الداخلية النظيفة والجافة.
• BK1015-RS: 15mm عرض واحد-شفة RS NBR مطاط غليظ في الجانب المفتوح، والتي تمنع بشكل فعال الغبار الدقيق، وسائل القطع والرطوبة الخفيفة لمشاهد الإنتاج الملوثة قليلا.
• BK101415: 15 ملم ترتيب الدوارة الإبرة الكثيفة الكاملة، لا يوجد فجوة مفتوحة، مساحة اتصال أكبر لتحسين قدرة الحمل الشعاعي الديناميكية والستاتية لظروف العمل ذات الحمل الصدمة الثقيلة.

مجهزة بقفص فولاذ رقيق مدقق لفصل أدوات الإبرة الكثيفة بالتساوي ، لتحقيق قدرة تحمل شعاعية عالية للغاية تحت مقطع شعاعي ضيق للغاية.يجب أن تكون سطح عمود التثبيت المطابقة مطفأة ومرآة فوق المنتهية لخدمة كمسار التشغيل الداخليهذه السلسلة تحمل فقط الحمل الشعاعي النقي، وتطبق على نطاق واسع في صناديق التروس المصغرة، أدوات الكهرباء المحمولة يدويًا، أدوات التوتر النسيجي،صمامات هيدروليكية صغيرة ومجموعات تحديد موقع نهاية العمود للآلات الزراعية الخفيفة مع قيود صارمة على المساحة المشع.

احصل على عرض عرض خلال 24 ساعة لمشروعك

2المواصفات التقنية

المعايير الأساسية الموحدة

• Fw (القطر الداخلي لمجموعة الإبرة): 10 ملم
• القياس الخارجي D: 14 ملم
• العرض الإجمالي C: 15 مم
• هيكل: صف واحد مغلقة نهاية سحب إبرة الكأس محمل، لا حلقة داخلية، طابع الصلب الدوال الاحتياطي
• المواد: أدوات الكأس والإبرة المنزلة GCr15 من الفولاذ ذو الكربون العالي والكروم
• الإفراج الشعاعي القياسي: الإفراج الشعاعي القياسي
• سرعة الدوران المحدودة للدهون المرجعية: 19000 دورة/دقيقة
• زيت التشحيم الحد من سرعة الدوران: 24300 r/min
• صلابة العمود المتطابقة المطلوبة: HRC60 ∼64 مع التشطيب العاكس
• الحد الأدنى للشفرة r: 0.4 ملم

BK1015

• الختم: غطاء أسفل واحد مغلق، فتح الطرف الآخر دون ختم
• الحمل الديناميكي Cr: 6800 N
• محرك الحمل الثابت: 8800 N
• الحد الأقصى لتحميل التعب Pu: 1230 N
• الوزن الصافي: 0.0062 كجم

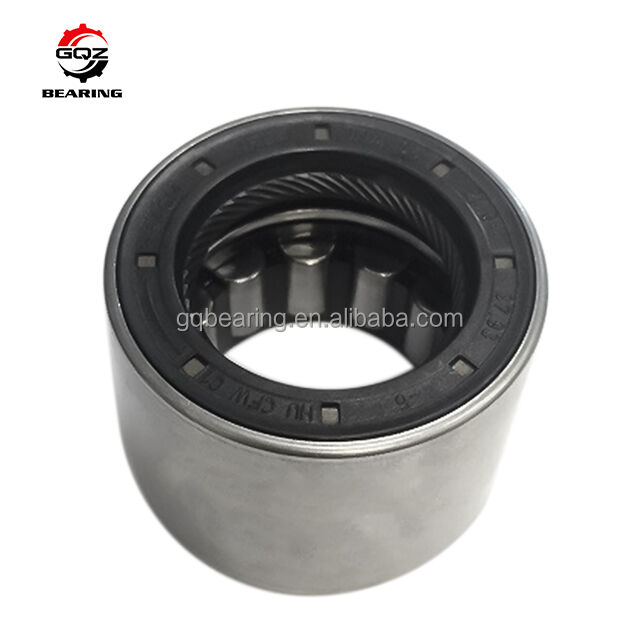

BK1015-RS

• الختم: الغطاء السفلي المغلق + الختم المطاطي RS الواحد على الجانب المفتوح
• الحمل الديناميكي Cr: 6550 N
• محرك الحمل الثابت: 8460 ن
• الحد الأقصى لتحميل التعب Pu: 1180 N
• الوزن الصافي: 0.0065 كجم

BK101415

• الختم: هيكل كوب مغلق مغلق مغلق بالكامل بدون منفذ مفتوح
• الحمل الديناميكي Cr: 7620 N
• محرك الحمل الثابت: 9750 ن
• الحد الأقصى لتحميل التعب Pu: 1350 N
• الوزن الصافي: 0.0069 كجم

الرسومات البعدية الكاملة وبيانات الحمل الفني الكاملة لثلاثة نماذج متوفرة عند طلب العميل.

3المزايا الرئيسية

1. تصميم مركزية مغلقة نهاية مغلقة متكاملة، تثبيت مباشرة في غطاء الثقب العمياء دون إضافية ملحقات تثبيت محوري، والحد كبير من عدد الأجزاء وتكلفة العمل التجميع
2. قطع قطري شعاعي رقيق للغاية يقلل من مساحة المعدات المشعة المحتلة ، مما يتناسب تمامًا مع متطلبات التصميم الهيكلي للتروس المدمجة المصغرة
3. تغطي ثلاثة أنواع هيكلية اختيارية (مفتوحة / RS مفردة مغلقة / مكثفة حمولة ثقيلة) جميع ظروف العمل الشائعة: بيئات نظيفة جافة ورطبة ومتربة وثقيلة
4. ترتيب الدوال الإبرة الكثيفة يوفر صلابة شعاعية ممتازة وقدرة الحمل، وتشغيل مستقر مستمر متوسطة السرعة تحت الأحمال الاصطدامية المتكررة
5. القفص الحديدي الخفيف الوزن يضمن توجيه الدوار المتساوي وخسائر الاحتكاك المنخفضة وتبديد الحرارة الفعال لتشغيل المعدات دون توقف دورة طويلة
6. الخيارات التي يمكن تخصيصها تشمل أغطية مركبة 2RS مزدوجة الجانبين ، و C3 المساحة الشعاعية المكبرة ، والفولاذ المقاوم للصدأ الكأس المسحوبة المضادة للصدأ ، و OEM علامة الليزر و ملء الدهون المقاومة لارتداء درجات الحرارة العالية

تبسيط إجراءات معالجة غطاء الثقب الأعمى بفعالية وإطالة عمر الخدمة لمجموعات ناقلات السيارات المدمجة في نهاية العمود

4التطبيقات

هذا المجموعة BK1015 / BK1015-RS / BK101415 متعددة المواصفات مغلقة نهاية الإبرة حمالة الدوار مطابقة على نطاق واسع للمعدات الصناعية الخفيفة والمتوسطة المدمجة التالية:

• صناديق التروس المصغرة للخفض، مجموعات دعم نهاية عمود فتحة خزنة صغيرة
• الأدوات الكهربائية المحمولة باليد والآلات الصغيرة للحديقة والأجزاء المتحركة الدوارة الزراعية الخفيفة
• حواسيب النسيج، أجهزة الطباعة الصغيرة وحدات الدوار المنزلق
• آليات الزحف الخطي المصغرة ومكونات تحديد موقع عمود الكام
• صمامات التحكم الهيدروليكية الصغيرة، مضخات المياه الصغيرة، مجموعات الزحف الدوار خفيفة الوزن
• قطع غيار للبيع في السوق اللاحقة لمعدات حمالات الدوس المزدوجة للكأس والإبرة ذات القطر الداخلي 10 ملم

الحل المثالي لتحميل الحمل الشعاعي العالي متعدد الخيارات لمعدات نقل صناعية ذات فتحة عمياء مع مساحة تركيب محدودة

5لماذا تختار GQZ

• 25 عاما من المهنية سلسلة BK مغلقة نهاية رسم كوب إبرة تجربة تصنيع محامل الدوار
• ثلاثة نماذج قابلة للتبادل تماماً من حيث الأبعاد مع محامل سلسلة BK10 المعيارية الدولية ، ومؤشرات متسقة للتسامح الأبعاد ومؤشرات أداء الحمل
• خدمة مخصصة كاملة لـ OEM و ODM تدعم الختم من جانبين ، وغلاف الفولاذ المقاوم للصدأ وتخصيص الإفراغ الخاص
• فحص صارم للعملية بالكامل: اختبار صلابة المواد الخام، ودقة طابع الكأس المسحوبة، وتختبار صلابة الختم واختبار دورة التعب الديناميكي قبل التسليم
• فريق الهندسة المحترفين تسليط توفر حفرة عمياء تسامح السكن ومطابقة صلابة العمود توجيهات تركيب في غضون 24 ساعة
• خطوط تجميع إنتاج واسعة النطاق مستقرة مع سعر بيع بالجملة المفضل لمصنعي معدات الآلات طويلة الأجل

نحن نركز على أداء موثوق به في وضع المحور الذاتي ، وعمر خدمة طويل وتعاون مستقر على المدى الطويل مع المشترين الصناعيين العالميين

6مراقبة الجودة

• فحص تكوين المواد الخام الكيميائية وقسوة السطح من الفولاذ ذو المحامل الكرومية GCr15
• صناعة الدقة العميقة للرسم والتقطيع والتشكيل للكأس المغلقة المدمجة
• عملية معالجة الحرارة في درجة حرارة ثابتة لتحقيق الاستقرار في الإجهاد المعدني الداخلي وتعزيز مقاومة السطح للارتداء
• اختبار الأداء الشامل: توحيد الفضاء الشعاعي ، اتساق ترتيب أدوات الإبرة ، قدرة الحمل الديناميكية / الثابتة ومتانة الصمام RS ضد الغبار
• التفتيش الموحد لمجموعة الأدوات والتحقق مرة أخرى من الأبعاد والمظهر المنفصل لكل نموذج قبل التعبئة والشحن ضد الصدأ

كل دفعة من المحامل تخضع لاختبار متانة دورة العينات المتناوبة الكاملة لضمان التشغيل المستقر للحمل الإشعاعي الثقيل في غرف الثقوب العمياء

7. احصل على اقتباس الآن

إذا كنت بحاجة إلى نوعية عالية من نوع BK1015 مفتوحة، BK1015-RS مغلقة واحدة و BK101415 سميكة حمولة ثقيلة مغلقة نهاية سحبت كوب إبرة عجلات لعبوات التروس المصغرة ومعدات الأدوات الكهربائية،أرسل استفسارك إلينا مباشرة.

ستحصل على خدمات دعم مهنية كاملة بعد تقديم طلبك:

• الرد السريع على اقتباس المصنع الرسمي خلال 24 ساعة
• واحد على واحد مساحة التسامح الحجرة العمياء وتطابق معايير صلابة العمود التطابق التوجيه من قبل المهندسين محامل المهنية
• اقتراحات حلول محامل مخصصة بما في ذلك الإصدارات المختومة RS المزدوجة وخيارات الكأس المسحوبة المضادة للصدأ
• سعر تجارة الجملة التنافسي للسلع المجانية المباشرة للمصنع للطلبات المشتركة المشتركة من ثلاثة نماذج

إرسال كمية الشراء المطلوبة لكل نموذج وبيئة تشغيل المعدات للحصول على عرض رسمية مفصلة

8الأسئلة الشائعة

س1:ما الذي تعنيه الوصفة RS في BK1015-RS؟
A1:يشير RS إلى الختم المطاطي اللاصق NBR ذو الشفاه الواحدة المثبتة في الطرف المفتوح من محمل الطرف المغلق ، المستخدمة لحجب الغبار وسائل التبريد والرطوبة الخفيفة.

س2:ما هو الفرق الأساسي بين BK1015 و BK101415؟
A2:أبعاد Fw الموحدة والقطر الخارجي متسقة ؛ BK101415 تعتمد تخطيط للوحة الإبرة الكثيفة المكثفة ، والتي تحسن إلى حد كبير تقييم الحمل الإشعاعي الديناميكي والستاتيكي ،مناسبة لظروف العمل المتأثرة بالحمل الثقيل.

السؤال 3:هل يمكن أن تعمل محامل سلسلة BK دون عمود الأرض المقاوم؟
A3:لا يوصى به. يجب أن يصل سطح الاتصال للعمود المتطابق إلى صلابة التخفيف HRC60 ′′ 64 مع التشطيب المرئي لتكون مسارًا داخليًا وتجنب فشل كسر السبات السريع.
