BK1012 BK1012-RS BK101412 مغلقة نهاية سحب كوب إبرة حمالة 10x14x12mm

1. نظرة عامة على المنتج

BK1012، BK1012-RS و BK101412 هي محامل أسطوانية إبرية مغلقة ذات صف واحد، بدون حلقة داخلية، جميعها بقطر داخلي لتجميع الإبرة Fw=10 مم وقطر خارجي D=14 مم، تختلف بعرضها الكلي وهيكل الختم. تتميز سلسلة BK بكوب خارجي فولاذي مختوم من قطعة واحدة مع غطاء طرفي مغلق مدمج، مثالي للمبيتات ذات التجويف الأعمى وتحديد موضع نهاية العمود بدون حلقات تثبيت إضافية.

• BK1012: عرض 12 مم نوع مفتوح، لا يوجد ختم جانبي، تبديد حرارة جيد لورشة العمل النظيفة والجافة؛
• BK1012-RS: عرض 12 مم ختم مطاطي RS أحادي الشفة على الجانب المفتوح، يمنع الغبار والرطوبة الخفيفة للبيئات الملوثة قليلاً؛
• BK101412: عرض 12 مم إضافي عريض محمل طرف مغلق، كمية أكبر من الأسطوانات لزيادة سعة الحمل الشعاعي.

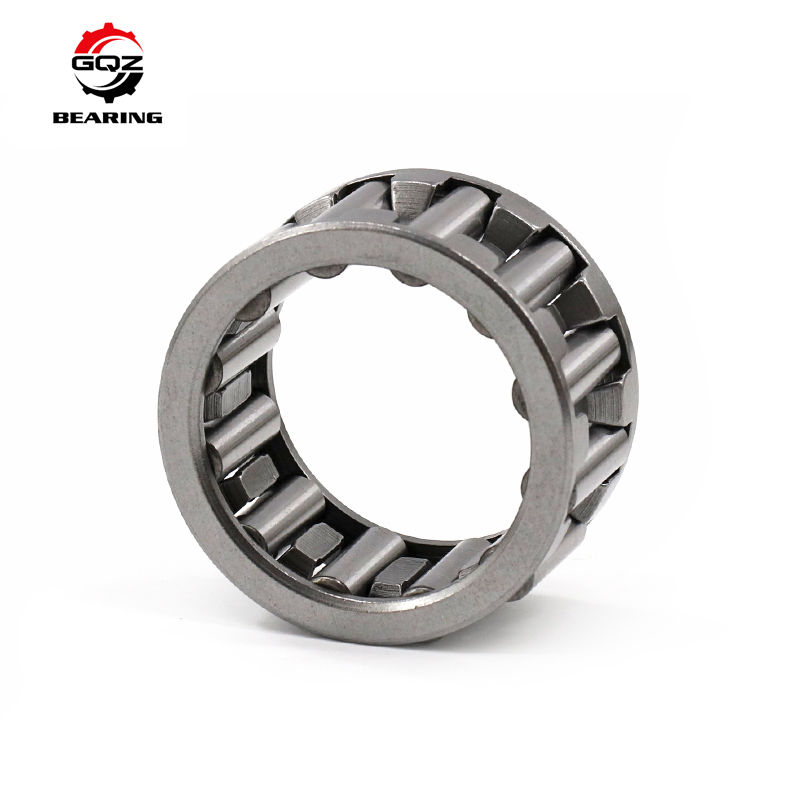

قفص فولاذي مختوم يفصل بشكل متساوٍ الأسطوانات الإبرية الكثيفة لتحقيق سعة حمل شعاعي فائقة في مقطع عرضي شعاعي فائق النحافة. يتطلب سطح العمود المطابق التبريد والتشطيب الفائق ليعمل كمسار داخلي. يتحمل فقط الحمل الشعاعي النقي، ويستخدم على نطاق واسع في علب التروس المصغرة، وأدوات الطاقة الصغيرة، وبكرات الشد النسيجية، وأجزاء الانزلاق ذات التجويف الأعمى الآلية وتجميعات نهاية العمود للآلات الزراعية الخفيفة ذات مساحة التركيب الشعاعي المحدودة.

احصل على عرض أسعار في غضون 24 ساعة لمشروعك

2. المواصفات الفنية

المعلمة الأساسية الموحدة

Fw (قطر داخلي لتجميع الإبرة): 10 مم
القطر الخارجي D: 14 مم
الهيكل: صف واحد محمل إبري ذو كوب مسحوب طرف مغلق، بدون حلقة داخلية، قفص فولاذي مختوم
المادة: كوب مسحوب وأسطوانات إبرية فولاذ كروم عالي الكربون GCr15
سرعة الحد الأقصى للشحم المرجعي: 18000 دورة في الدقيقة
سرعة الحد الأقصى للتزييت بالزيت: 20000 دورة في الدقيقة
صلابة العمود المطلوبة: HRC60-64 مع تشطيب مرآة فائق

BK1012

العرض الكلي C: 12 مم
الختم: جانب واحد مفتوح، غطاء طرف مغلق على الجانب العكسي
الحمل الديناميكي Cr: 5.39 كيلو نيوتن
الحمل الساكن Cor: 6.95 كيلو نيوتن
الوزن الصافي: 0.0041 كجم

BK1012-RS

العرض الكلي C: 12 مم
الختم: غطاء طرف مغلق + ختم مطاطي NBR أحادي الشفة RS على الطرف المفتوح
الحمل الديناميكي Cr: 5.12 كيلو نيوتن
الحمل الساكن Cor: 6.70 كيلو نيوتن
الوزن الصافي: 0.0043 كجم

BK101412

العرض الكلي C: 12 مم تخطيط أسطواني سميك
الختم: هيكل كوب مسحوب مغلق بالكامل بدون منفذ مفتوح
الحمل الديناميكي Cr: 6.15 كيلو نيوتن
الحمل الساكن Cor: 7.82 كيلو نيوتن
الوزن الصافي: 0.0048 كجم

الحد الأدنى للشطف r: 0.4 مم
البيانات الفنية الكاملة والرسومات الأبعاد للنماذج الثلاثة متاحة عند طلب العميل.

3. المزايا الرئيسية

1. تصميم غطاء طرف مغلق مدمج يحقق تحديدًا محوريًا تلقائيًا في المبيتات ذات التجويف الأعمى، يلغي الحاجة إلى كتف عمود منفصل، أو حلقة تثبيت، أو أغطية طرفية لتقليل تكلفة التجميع
2. مقطع عرضي شعاعي فائق النحافة يقلل بشكل كبير من المساحة المشغولة شعاعيًا للمعدات، مثالي لتصميم هيكل نقل مدمج مصغر
3. ثلاثة إصدارات اختيارية (مفتوح / ختم RS واحد / عريض للحمل الثقيل) تتناسب مع ظروف العمل المختلفة: المشاهد النظيفة والجافة، والغبار والرطوبة قليلاً، ومشاهد الحمل الشعاعي الثقيل
4. ترتيب الأسطوانات الإبرية الكثيفة يوفر سعة حمل شعاعي وصلابة هيكلية فائقة، تشغيل مستقر تحت سرعة متوسطة وحمل صدمات متناوب خفيف
5. قفص فولاذي رقيق يوجه الأسطوانات الإبرية بشكل موحد، فقدان احتكاك منخفض وأداء دوران سلس للتشغيل المستمر الطويل
6. تشمل الخيارات القابلة للتخصيص أختام 2RS مزدوجة الجانب، وخلوص C3 متزايد، وكوب مسحوب مقاوم للصدأ من الفولاذ المقاوم للصدأ، وعلامة ليزر OEM، وشحم خاص عالي الحرارة

يبسط بشكل فعال معالجة المبيتات ذات التجويف الأعمى ويطيل عمر خدمة تجميعات النقل المدمجة لنهاية العمود

4. التطبيقات

مجموعة محامل الإبر ذات الكوب المسحوب المغلق BK1012 / BK1012-RS / BK101412 هذه مطابقة على نطاق واسع لمعدات الصناعة الخفيفة المدمجة التالية:

• مخفضات السرعة المصغرة، تجميعات دعم التجويف الأعمى لنهاية عمود علبة التروس الصغيرة
• أدوات الطاقة المحمولة، الآلات الصغيرة للحدائق، ومكونات الدوران الزراعية الخفيفة
• آلات النسيج، وحدات بكرات الانزلاق الشد للمعدات الصغيرة للطباعة
• أجزاء الانزلاق الخطية المصغرة الآلية وهياكل تحديد موضع عمود الكامات
• الصمامات الهيدروليكية الصغيرة، تجميعات الانزلاق الدوارة خفيفة الوزن لمضخات المياه الدقيقة
• قطع غيار بديلة لما بعد البيع لمعدات محامل الإبر ذات الكوب المسحوب المغلق بطول 10 مم

حل مثالي متعدد الخيارات للحمل الشعاعي الثقيل المدمج لمعدات نقل الصناعة ذات التجويف الأعمى لنهاية العمود

5. لماذا تختار GQZ Bearing

• 25 عامًا من الخبرة المهنية في تصنيع محامل الإبر ذات الكوب المسحوب المغلق من سلسلة BK
• ثلاثة نماذج قابلة للتبديل بالكامل مع محامل سلسلة BK10 القياسية الدولية، وتفاوت أبعاد وأداء حمل متسق
• خدمة OEM و ODM مخصصة غنية للأختام المزدوجة، وغلاف الفولاذ المقاوم للصدأ، ومتطلبات الخلوص الخاصة
• فحص كامل لجميع العمليات: صلابة المواد الخام، دقة ختم الكوب المسحوب، إحكام الختم، واختبار إجهاد الحمل الديناميكي قبل التسليم
• يقدم فريق هندسي محترف إرشادات حول معالجة المبيتات ذات التجويف الأعمى وصلابة العمود المطابقة في غضون 24 ساعة
• قدرة إنتاج جماعي مستقرة بسعر جملة تفضيلي للمصنعين الدائمين لمعدات الآلات

نحن نركز على أداء تحديد الموضع المحوري المستقر، وعمر الخدمة الطويل، والتعاون المربح للجانبين على المدى الطويل مع المشترين الصناعيين العالميين

6. مراقبة الجودة

• فحص التركيب الكيميائي للمواد الخام وصلابة السطح لفولاذ المحامل الكروم GCr15
• عملية سحب عميق دقيقة وتشذيب للحواف للكوب الخارجي المغلق من قطعة واحدة
• عملية معالجة حرارية قياسية بدرجة حرارة ثابتة لتثبيت الإجهاد الداخلي للمعدن وتحسين مقاومة التآكل
• اختبار أداء شامل: الخلوص الشعاعي، انتظام ترتيب الأسطوانات الإبرية، سعة الحمل الديناميكي/الساكن، ومتانة الختم للإصدار RS
• فحص موحد لتجميع الأسطوانات وإعادة فحص الأبعاد لثلاثة نماذج مختلفة قبل التعبئة والشحن

كل دفعة من المحامل تمر باختبار دورة متكررة كاملة بالعينات لضمان تشغيل مستقر للحمل الشعاعي الثقيل في المبيتات ذات التجويف الأعمى

7. احصل على عرض أسعار الآن

إذا كنت بحاجة إلى محامل إبر ذات كوب مسحوب مغلق عالية الجودة BK1012 مفتوح، و BK1012-RS مختوم فرديًا، و BK101412 للحمل الثقيل، لصناديق التروس المصغرة ومعدات أدوات الطاقة، فأرسل استفسارك إلينا مباشرة.
ستتلقى خدمات دعم احترافية كاملة بعد تقديم الاستفسار:

• رد سريع على عرض أسعار المصنع الرسمي في غضون 24 ساعة
• إرشادات فردية حول معلمات المبيتات ذات التجويف الأعمى وصلابة العمود المطابقة من مهندسي المحامل
• اقتراحات حلول محامل مخصصة بما في ذلك إصدارات الأختام المزدوجة RS وخيارات الكوب المسحوب من الفولاذ المقاوم للصدأ
• سعر جملة مباشر تنافسي من المصنع لطلبات الجملة المختلطة للنماذج الثلاثة

أرسل الكمية المطلوبة من كل نموذج وبيئة عمل المعدات للحصول على عرض رسمي مفصل

8. الأسئلة الشائعة

س1: ماذا يعني اللاحقة RS في BK1012-RS؟
ج1: RS تعني ختم مطاطي NBR أحادي الشفة مثبت على الجانب المفتوح للمحمل المغلق لمنع الغبار والرطوبة.

س2: ما الفرق بين BK1012 و BK101412؟
ج2: نفس Fw والقطر الخارجي؛ BK101412 يعتمد تخطيط إبر سميك وكثيف لترقية تصنيف الحمل الديناميكي والساكن الشعاعي لظروف العمل ذات الحمل الثقيل.

س3: هل يمكن لمحامل سلسلة BK العمل بدون عمود مقوى؟
ج3: غير موصى به. يجب أن يصل سطح تلامس العمود إلى صلابة تبريد HRC60-64 وتشطيب مرآة ليعمل كمسار داخلي ويتجنب التآكل السريع.
