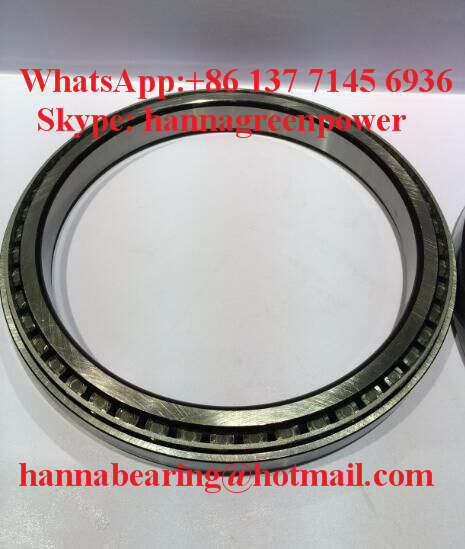

حفر حاوية حاوية حاوية R196Z -4 R196Z -4SA 196.85x241.3x23.812mm

1لمحة عامة عن المنتج

1لمحة عامة عن المنتج
R196Z-4 و R196Z-4SA هي إصدارات إصدارية من الإصدارات القياسية من الإصدارات القياسية من الإصدارات القياسية.آلات البناء المختلفة والمعدات الزراعية الثقيلةأبعاد تركيب الأساس الموحدة: الحفرة d = 196.85mm ، والقطر الخارجي D = 241.3mm ، وعرض التجميع الإجمالي T = 23.812mm ، مساحة تركيب قابلة للتبادل لكلا الإصدارين.

إضافة تفسير الفرق الفني:

• R196Z-4: النموذج الأساسي القياسي، قفص طلاء فولاذي من النوع المفتوح، معالجة حرارية تقليدية في المسار، فعالة من حيث التكلفة لظروف العمل العادية في درجة حرارة الحمل الثقيل.
• R196Z-4SA: إصدار متطور من الصف SA المعزز ، منحنى اتصال الدوار اللوغاريتمي المحسّن ، معالجة مكثفة لسطح الحلقة الداخلية / الخارجية ، تحسين مقاومة الارتداء ،مقاومة الاهتزاز والتسامح مع درجات الحرارة العالية، ضوضاء تشغيل أقل ، حياة خدمة أطول تحت حمل صدمة ثقيلة مستمرة.

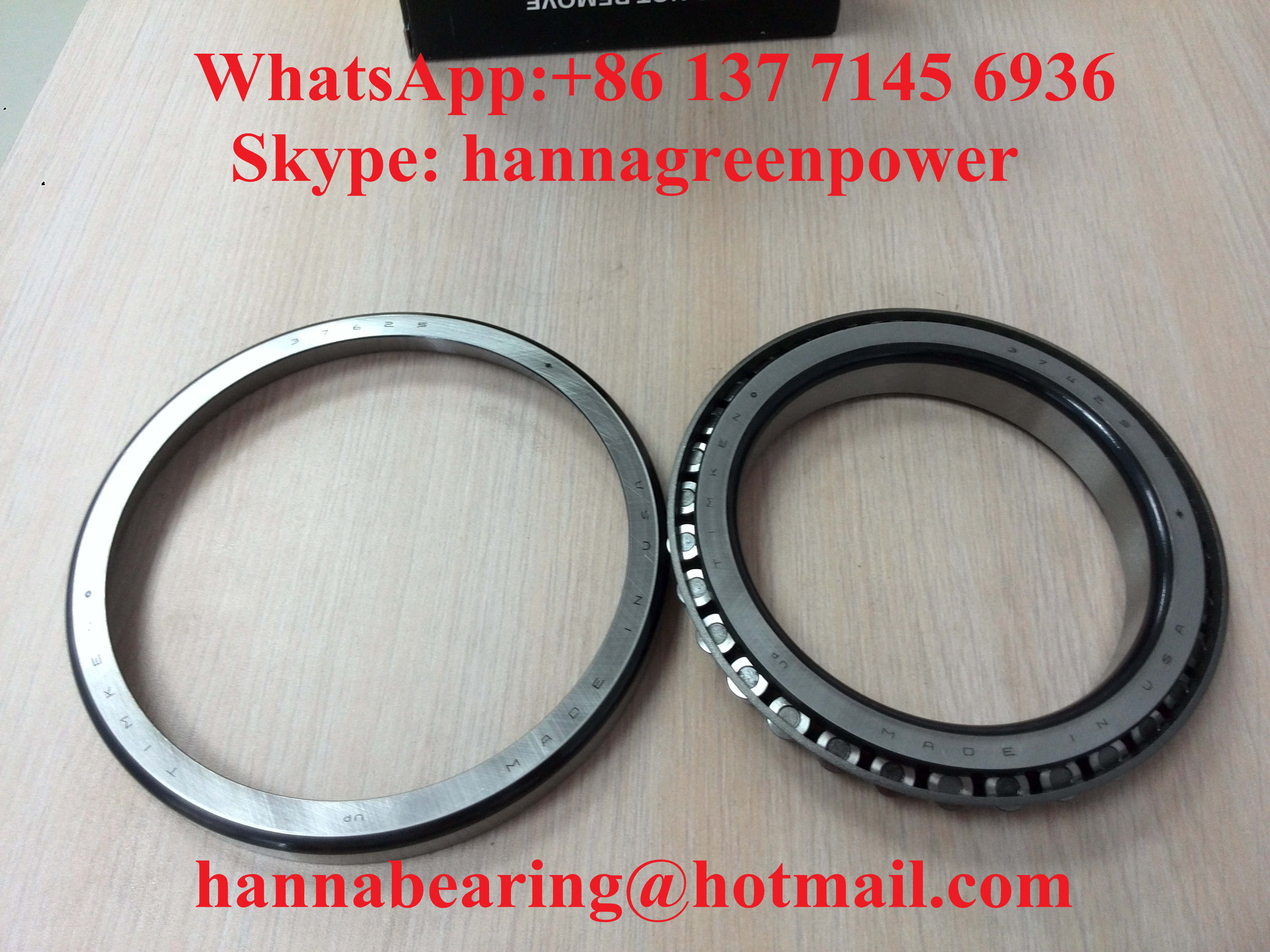

هيكل منفصل بالكامل: يمكن تفكيك مجموعة المخروط (الحلقة الداخلية + الملفوفات المنحدرة + القفص) والكوب الخارجي بشكل منفصل ، مما يسهل بشكل كبير التثبيت في الموقع ،تفكيك وصيانة صناديق خفض رحلات الحفاراتجميع الحلقات والعناصر المتداولة تعتمد على الصلب ذو الكروم عالي الكربون GCr15 المكثف بشكل متكامل ، صلابة عالية ومقاومة قوية للصدمة ومقاومة للارتداء ،أداء مستقر للمحامل تحت الحمل المشترك الشعاعي والمحوري المتناوب.

2المواصفات التقنية

المعايير الأساسية العالمية الموحدة

الحفرة الداخلية d: 196.85 mm
القطر الخارجي D: 241.3 ملم
عرض التجميع الإجمالي T: 23.812 مم
عرض الحلقة الداخلية B: 23.017 ملم
عرض الحلقة الخارجية C: 17.462 mm
نصف قطر الشريط r: 2.1 mm
هيكل: محمل لولب ذو عجلات مخفية قابلة للفصل في صف واحد، مفتوح بدون غلق
المواد الخام: الفولاذ ذو المحامل GCr15
الحد الأقصى القياسي: الحد الأقصى العادي لـ C0، الحد الأقصى الموسع لـ C3 قابلة للتخصيص
درجة الدقة اختيارية: P0 / P6 / P5
نطاق درجة حرارة العمل: -30 °C ~ 110 °C (R196Z-4SA حتى 130 °C)
الوزن الصافي: 2.107 كجم

R196Z-4 النسخة القياسية

مقياس الحمل الديناميكي الأساسي Cr: 312 kN
القياس الأساسي للحمل الثابت C0r: 408 kN
سرعة الدوران المحدودة للزيت: 2850 دورة/دقيقة
الميزة الأساسية: المعالجة الحرارية القياسية، التحكم في التكاليف، مناسبة لمعدات البناء ذات الحمولة الثقيلة المتقطعة

R196Z-4SA SA النسخة المطورة

مقياس الحمل الديناميكي الأساسي Cr: 336 kN
القياس الأساسي للحمل الثابت C0r: 435 kN
سرعة الدوران المحدودة للزيت: 3100 دورة/دقيقة
الميزة الأساسية: معالجة سطحية معززة SA ، ومخاطبة محمولة محسنة ، مضادة للارتداء ، مقاومة لدرجات الحرارة العالية ، ضوضاء منخفضة ، لمدة 24 ساعة متواصلة للدفع النهائي للحفر الثقيل
يمكن تقديم رسومات التثبيت الكاملة ، و منحنيات خصائص الحمل وتقارير اختبار التعب المتسارع عند طلب العميل.

3المزايا الرئيسية

1. اثنان من حمالات الدوار المسمارية المتبادلة بالكامل مع أبعاد تثبيت متطابقةيختار العملاء R196Z-4 القياسية لظروف العمل المتقطعة الحساسة للتكلفة أو R196Z-4SA المطورة للتأثير الثقيل المستمر، تجمعات الحفرة عالية درجة الحرارة.
2. تصميم زاوية الاتصال الكبيرة للدراجات الشوكية، القدرة القوية على تحمل الحمل الإشعاعي المشترك الثقيل + حمل الدفع المحوري في اتجاه واحد،التشغيل المستقر منخفضة الاهتزاز تحت تأثير متكرر للأمام / العكس من آلات البناء.
3. هيكل القمع والكوب المنفصلين ، التجميع والاستبدال المستقلين المريحين ، مما يقلل بشكل فعال من صعوبة تفكيك محرك الحفر النهائي وفقدان وقت التوقف في الصيانة.
4. تكوين العملية المختلفة: R196Z-4 يلبي طلب الحمل الثقيل التقليدي بتكلفة مستقرة ؛ R196Z-4SA يضيف معالجة حرارية حصرية لتعزيز السطح ،يقلل من معدل فشل قشرة المسار والكسر في العجلات، يطيل دورة الإصلاح بأكثر من 30٪.
5. القفص المتعدد اختياري: القفص الصلب العادي للطابع لتقليل تكلفة الكتلة؛ القفص النحاس الصلب لظروف العمل القاسية عالية درجة الحرارة لفترة طويلة من الحمل الثقيل المستمر.
6. دعم الخدمة القابل للتخصيص: C3 زيادة الحد الأقصى، P5 درجة الدقة العالية، OEM علامة الليزر، خاصة عالية درجة الحرارة ملء الدهون المضادة للاكسدة، العلامة التجارية محايدة التعبئة.
   تقليل فعال لفترة استبدال محامل الحفر وفقدان صيانة إغلاق معدات البناء.

4التطبيقات

هذا النموذج مزدوج بوصة مجموعة حمالة الدوار المشرقة هي الأجزاء الاحتياطية لبناء الثقيل والآلات الزراعية:

• محرك الحفر النهائي خفض سفر مربع وحدات محامل الدعم الرئيسي، الحفر الصغيرة والمتوسطة المشي علبة التروس المحامل الأساسية
• مجموعات محملات الحمولة الثقيلة، وسلسلة الطرق، وفرق الجرافات ومحامل وضع المحاور
• المحاصيل الزراعية الكبيرة، محامل ناقلات محور القيادة الثقيلة للجرار
• محور عجلات مركبات النقل تحت الأرض للتعدين ومحامل دعم أجهزة الحد
• حزمة حزمة حزمة حزمة حزمة حزمة
• حل فعال من حيث التكلفة من نوعين قابلة للتبديل في محامل لمصنع إصلاح آلات البناء والمعدات OEM.

5لماذا تختار GQZ Bearing

• 20 عاما من الخبرة في التصنيع المهنية لعدة بوصات من محامل الدوار المتعرجة للخدمات الثقيلة بما في ذلك R196Z-4 & R196Z-4SA سلسلة رحلات الحفر
• R196Z-4 و R196Z-4SA قابلة للتبادل تماماً من الناحية البعدية مع أبعاد محامل الدولية القياسية بوصة، وحجم التثبيت المتسق وتسامح التجميع.
• خدمة تخصيص OEM و ODM كاملة تدعم قفص النحاس ، وترقية تصفية C3 ، ودرجة دقة عالية وملء مادة التشحيم الخاصة عالية / منخفضة درجة الحرارة.
• فحص كامل صارم قبل التسليم: اختبار صلابة المواد الخام، فحص دقة طحن مخروط، اكتشاف سمك طبقة تعزيز سطح R196Z-4SA،اختبار دورة التعب عند الارتطام المتبادل مع الحمل الثقيل.
• فريق الهندسة المحترفين محفوفة محامل توفر عمود الحفر والمساكن التسامح مطابقة التثبيت التوجيه الفني في غضون 24 ساعة.
• خط إنتاج جماعي مستقر بسعر بيع بالجملة معقول لمصانع إصلاح آلات البناء طويلة الأجل ومصنعي معدات الحفر ومعدات التعدين.
• نحن نركز على التصميم المتفاوت للدرجة القياسية والمتطورة، والقدرة القوية على حمل الحمولة المشتركة بين المحور والشعاع،بنية قابلة للفصل سهلة الصيانة والتعاون على المدى الطويل مع المشترين العالميين لقطع الغيار للآلات الثقيلة.

6مراقبة الجودة

• فحص تكوين المواد الخام الكيميائية وقسوة السطح من الفولاذ ذو المحامل الكرومية GCr15
• تحويل الدقة، التدليك في التخفيف، وتجهيز التجهيز الكلي للخطوط المهزومة الداخلية والخارجية
• عملية المعالجة الحرارية المستهدفة المختلفة: R196Z-4 عملية إطفاء متكاملة تقليدية.R196Z-4SA حصري SA تعزيز السطح التخفيف + لوغاريتمية الدوار اتصال منحنى طحن المعالجة.
• اختبار الأداء المستهدف المصنف: اختبار الشيخوخة من خلال الدورة القياسية R196Z-4؛ اختبار ارتفاع درجة الحرارة بسرعة عالية R196Z-4SA، اختبار التآكل المتسارع المستمر للصدمات الثقيلة.
• تصنيف الألواح المتعرجة، تجميع قفص الصلب / النحاس، إعادة فحص الأبعاد الكاملة والمظهر قبل تغليف الزيت المضاد للصدأ والشحن.
• Each batch of R196Z series bearings passes full sampling heavy-load reciprocating rotation fatigue test to guarantee stable long-term operation inside excavator final drive and heavy construction machinery reducers.

7احصل على اقتباس الآن

إذا كنت بحاجة إلى معياري R196Z-4 ذات كفاءة من حيث التكلفة محامل الدوار المتجعدة ومحامل R196Z-4SA مكافحة البلاء محامل السفر المطورة لإصلاح آلات البناء والمطابقة OEM،أرسل استفسارك مباشرة.
ستحصل على خدمات دعم مهنية كاملة بعد تقديم طلبك:

• الرد السريع على اقتباس المصنع الرسمي خلال 24 ساعة
• واحد على واحد العمود والسكن مطابقة التسامح التثبيت التوجيه الفني من المهنيين بوصة ثقيلة المهنية محامل مخفية
• اقتراحات مخطط المحامل المخصصة بما في ذلك قفص النحاس وخيارات ترقية C3 الموسعة
• سعر بيع بالجملة التنافسي للمصنع المباشر للقطع الغيار الكبيرة المختلطة من نموذجين
• أرسل كمية الشراء المطلوبة من كل نموذج ومعدات مستمرة حمولة ثقيلة وحرارة بيئة العمل للحصول على اقتباس رسمي مفصل.

8أسئلة شائعة

س1: ما هو الفرق الأساسي بين R196Z-4 و R196Z-4SA؟
A1: الأبعاد الإجمالية للتركيب متسقة تمامًا ؛ R196Z-4 هو نموذج أساسي قياسي مع معالجة حرارية تقليدية ، وتكلفة منخفضة لمعدات الحمل الثقيل المتقطع.R196Z-4SA هي نسخة معززة معززة مع علاج خاص لتعزيز السطح، مقاومة أفضل للارتداء، مقاومة درجة حرارة عالية وأداء ضوضاء منخفضة، مصممة خصيصا ل 24 ساعة دون انقطاع المحرك النهائي حفر تأثير ثقيل.
س2: ما هي الأحمال التي يمكن أن تتحملها محامل سلسلة R196Z؟
A2: يمكن أن تتحمل حمولة شعاعية مركبة ثقيلة بالإضافة إلى حمولة دفع محوري كبيرة أحادية الاتجاه.الموقع المحوري ثنائي الاتجاه يتطلب اثنين من المحامل مثبتة من الخلف إلى الخلف أو وجهاً لوجه مع تحميل مسبق معقول.
س3: ما هي ميزة هيكل محملات الدوامة المتجعدة القابلة للفصل؟
A3: يمكن فصل مجموعة القفص الدوار الداخلي والكوب الخارجي تمامًا ، والتركيب المستقل المريح والاستبدال أثناء صيانة علبة التروس للحفر ،تجنب تفكيك مكونات نقل كبيرة بشكل عام.
