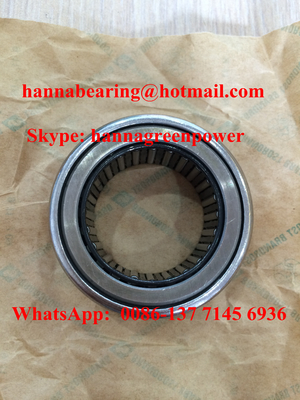

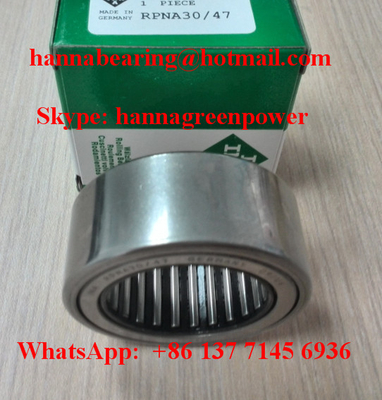

صفيحة الفولاذ قفص RPNA30 / 47 إبرة الدوار محاذاة محمل 30 × 47 × 20mm

1لمحة عامة عن المنتج

1لمحة عامة عن المنتج
RPNA30/47 ينتمي إلى سلسلة RPNA الانقسام الشعاعي محمولة حبة الدوامة المتحيزة ، مزودة بالخاتم الداخلي المتكامل المكتمل ، مقياس قياسي موحد الحفرة الداخلية d = 30mm ،القطر الخارجي D=47mm، العرض الإجمالي B = 20mm. وهو يتبنى هيكل حلقة خارجية منفصلة ذاتية التواء،والتي تدعم ضبط دقيق لمسافة مركز التثبيت للقضاء على الانحرافات في التصنيع والتجميع بين فتحات العمود والمساحات.

تتكون هذه الوحدة التي تم تجميعها مسبقًا بالكامل من أدوات إبرة أسطوانية عالية الدقة، وقفص فولاذ محطم وحلقة داخلية صلبة معالجة حراريًا. الحلقة الخارجية المنقسمة تحتفظ بفارغ التشدد،يمكن للمستخدمين قفل الموقف الغريب المعدل بقوة بعد وضع ضغط المسمار. جميع حلقات المحامل وأدوات الإبرة تعتمد الصلب المحامل GCr15 المكثف بالكامل مع معالجة الطحن الدقيقة للغاية. تمر أدوات الإبرة بتصنيف قياسي صارم للحفاظ على تسامح ثابت,توفير دوران مستقر منخفضة الضوضاء تحت الحمل الإشعاعي المتبادل المتوسط الثقيل. متوافق على نطاق واسع مع أدوات الطباعة المضغوطة الثقيلة ، وتغليف التغليف التلقائي لأحواض الفيلم الكبير ،عجلات حمل مواد ثقيلة وتركيبات نقل تحديد المواقع الدوارة الكبيرة من النسيج.

2المواصفات التقنية

• النموذج: RPNA30/47
• الأبعاد الأساسية: d=30mm، D=47mm، B=20mm
• قطر مسار الحلقة الداخلية F = 36mm ، الحد الأقصى للكتف D1 = 41mm
• هيكل: حمالة رولي إبرة غريبة قابلة للتعديل مقسمة، حلقة داخلية متكاملة متكاملة، حاوية فولاذية مطبقة
• المواد الخام: الصلب ذو الكروم عالية الكربون GCr15 للخواتم وأدوات الإبرة
• الحد الأقصى الشعاعي القياسي: الحد الأقصى الشعاعي القياسي، الحد الأقصى الموسع C3 قابلة للتخصيص
• معايير ضبط: ±0.4mm مسافة مركزية نطاق ضبط دقيق، الحد الأقصى المسموح به من الانحراف المحوري 0.7mm
• الحد الأدنى لقطر الشعبية r=1.2mm، قطر الحلقة الداخلية r1=0.5mm
• نطاق درجة حرارة التشغيل: -30 °C ~ 120 °C
• وزن صافي قطعة واحدة: 0.142kg
• الحمل الشعاعي الديناميكي الأساسي Cr: 24.7kN
• الحمل الإشعاعي الثابت الأساسي C0r: 34.3kN
• سرعة دوران الحد للدهون: 4200 دورة/دقيقة
• يمكن توفير رسومات تركيب كاملة، دليل تشغيل تعديل الغريب وتقارير اختبار متانة دورة مستمرة طويلة عند طلب العميل.

3المزايا الرئيسية

1. تصميم التنسيق الذاتي للخاتم الخارجي القابل للتعديل ، وتعويض أخطاء التصنيع والتجميع للعمود والمساكن بشكل فعال ، والحد من معدل رفض تجميع المعدات.
2. الحلقة الداخلية المتكاملة المعالجة الحرارية المجهزة قياسياً ، لا يتطلب عمل صلب وتحرير إضافي لمطابقة العمود ، وتبسيط معالجة الملحقات وتقصير دورة تجميع الإنتاج.
3. تخطيط شعاعي مضغوط بالحائط الرقيق ، يحتل مساحة تركيب شعاعية محدودة ، وهو مكون مناسب لهياكل دعم الدوال الضيقة لآلات الطباعة والتغليف المتوسطة والثقيلة.
4. طواحين إبرة متطابقة مع المرآة مع فرز قطر صارم، توزيع التوتر المتساوي لكل عجلة،ضوضاء تشغيل منخفضة وارتفاع طفيف في درجة الحرارة أثناء التشغيل المستمر لفترة طويلة بمعدل سرعة متوسط.
5. حلقة خارجية مقسمة مع فجوة ضغط ، يمكن أن يتم قفل الموقع الغريب بقوة بعد تشديد المسمار دون تحريك أثناء تشغيل المعدات لفترة طويلة.
6. دعم خدمة قابل للتخصيص بالكامل: C3 مساحة صافية شعاعية متوسعة ، P6 درجة دقة عالية ، علامة ليزر OEM على الحلقة الخارجية ، عبوة مكافحة الصدأ من كرتون تصدير محايد.
7. وحدة محملة متكاملة ، قفص فولاذي يثبت بشكل مستقر أدوات الإبرة لتجنب انتشار الأدوات أثناء تفكيكها وصيانة ما بعد البيع.
8. المعالجة المضادة للتآكل في سطح الحلقة الخارجية، مقاومة الصدأ الممتازة لبيئات العمل الصناعية ذات الغبار الخفيف في الأماكن المغلقة.

4سيناريوهات التطبيق

RPNA30/47 حمالة الدوار الإبرة المتحيزة القابلة للتعديل المنقسم هي جزء احتياطي يدعم القلب القابلة للتعديل لمعدات نقل صناعية خفيفة متوسطة الثقيلة:

• أجهزة الطباعة و أجهزة تحميل الورق و أجهزة تحميل الأدوار الدوارة للدراجات الثقيلة
• معدات التعبئة التلقائية ووحدات تحديد المواقع لتحويلات الألواح
• موقف محامل دعم العجلات الرئيسية لمعدات نقل المواد الثقيلة
• عمود نقل مساعد للخيوط الكبيرة، مفاصل دوارة لمعدات الطاقة الحديدية المتوسطة

السوق اللاحقة قابل للتبادل 30mm حفرة RPNA سلسلة المستقرة الذاتية الحلزونية الحلزونية
حل فعال من حيث التكلفة للتعويض عن عدم التواء الإبرة للمصنعين الأصليين لآلات الطباعة ومصانع معدات التعبئة والتغليف وآليات النقل الخفيفة الثقيلة.

5لماذا تختار GQZ Bearing

• 25 عاما من الخبرة المهنية في تصنيع سلسلة RPNA العاملة مع الإبرة المختلفة القابلة للتعديل ، بما في ذلك RPNA30/47
• RPNA30/47 قابلة للتبادل تماماً من حيث الأبعاد مع محامل الإبرة الغريبة من سلسلة RPNA المعيارية الدولية ، ومدى ضبط ثابت ، ومؤشرات تحديد الحمل ومؤشرات تحمل التجميع.
• خدمة تخصيص OEM و ODM الكاملة تدعم ترقية C3 للتخليص ، ودرجة الدقة العالية ومعالجة سطحية خاصة مضادة للصدأ.
• فحص كامل صارم قبل التسليم: اختبار صلابة حلقة GCr15 ، فحص تصنيف الأبعاد للفولاذ بالإبرة ، اختبار التعب المتكرر للتعديل في الحلقة المنقسمة ، اختبار الشيخوخة المتواصل بالدوران عالي السرعة.
• فريق الهندسة المهنية حمالة الإبرة يوفر التوجيه التقني لتركيب التنسيق الدقيق الغريب ومطابقة هيكل العمود في غضون 24 ساعة
• خطوط إنتاج واسعة المستقر مع أسعار تجارة الجملة المواتية لمصنعي معدات الطباعة طويلة الأجل وموردي آلات التعبئة والتغليف ومصانع معدات النقل الخفيفة الثقيلة.
• نحن نركز على تصميم التنسيق الذاتي القابل للتعديلالتخطيط المدمج لتوفير المساحة والتعاون على المدى الطويل مع مشترين قطع الغيار العالمية للنقل الصناعي الخفيف.

6مراقبة الجودة

• تفتيش التركيب الكيميائي للمواد الخام وتفتيش صلابة الحلقة الداخلية والحلقة الخارجية المنقسمة من الفولاذ ذي المحامل GCr15
• طباعة الدقة، وقطع، وتخفيف، وترطيب، وتحسين الطلاء للخاتم الخارجي المجزأ والخاتم الداخلي الصلب
• قطع الدقة للفول الإبرة، وتصلب وتصفيف المرآة، عملية فحص فحص الأبعاد التلقائية
• قفص الصلب المطبع التشكيل المتكامل وإجراء تجميع أوتوماتيكي للفولاذ للتحكم بشكل متساو في الإفراج عن الفولاذ
• اختبار الأداء المستهدف المصنف: RPNA30/47 اختبار الشيخوخة بالدوران بطول دورة متوسطة السرعة، اختبار التعب المتكرر للتعديل الغريب، الكشف عن تشوه الحمل المشترك الشعاعي
• إعادة التحقق من العيوب القياسية والسطحية الكاملة قبل شحن طلاء الزيت المضاد للصدأ والتعبئة الكرتونية
• كل دفعة من محامل RPNA30/47 تخضع لاختبار الدوران المتناوب للعبء الشعاعي الكامل لضمان الأداء المستقر في الدعم الذاتي على المدى الطويل داخل الطباعة.معدات التعبئة والتغليف ووسائل نقل الحامل الخفيفة الثقيلة.

7احصل على اقتباس الآن

إذا كنت بحاجة إلى حمالات RPNA30/47 المعدلة ذاتياً مع حلقة داخلية متكاملة للطباعة، والتعبئة والتغليف وصيانة آلات النقل الخفيفة الثقيلةأرسل استفسارك مباشرة.
ستحصل على خدمات دعم مهنية كاملة بعد تقديم طلبك:
الرد السريع على اقتباس المصنع الرسمي خلال 24 ساعة
واحد على واحد تشغيل تعديل الغريبة & شعلة المنازل تطابق التثبيت التوجيه الفني من المهنيين سلسلة إبرة RPNA محامل
اقتراحات مخطط المحامل المخصصة بما في ذلك خيارات ترقية C3 الموسعة
سعر تجارة بالجملة التنافسي للمصنع المباشر للقطع الغيار الكبيرة
أرسل كمية الشراء المطلوبة والمعدات المتوسطة السرعة الغبار الخفيف بيئة العمل للحصول على اقتباس رسمي مفصل.

8أسئلة شائعة

1. س1: ما هي السمة الهيكلية الأساسية لحامل RPNA30/47؟
   A1: يتبنى هيكل غريب الوسط مع حلقة داخلية متكاملة.والتي يمكن أن تنسيق دقيقة مركز تثبيت المسافة لتعويض التجميع الساكن عدم التنسيق من العمود والمساكن.
2. س2: هل أحتاج لشراء حلقة داخلية إضافية لـ RPNA30/47؟
   ج2: لا، يتم تجهيز العامل مع حلقة داخلية متكاملة متطابقة، يمكن تركيبها مباشرة على عمود الأرض القياسي دون معالجة حرارية إضافية.
3. السؤال 3: ما هي المعدات التي يمكن تطبيق RPNA30/47 على نطاق واسع؟
   A3: يتناسب بشكل رئيسي مع أدوات الضغط الثقيلة لأجهزة الطباعة ، وأدوات التفريغ الكبيرة لمعدات التعبئة والتغليف ،عجلات الدعم الرئيسية للمحمولات الخفيفة الثقيلة وأحواض النقل المساعدة للآلات النسيجية.
