سلسلة E Rod M64*4 Excavato SI80ES 80x182x55mm ، سرعة عالية وضوضاء منخفضة
حمالة كروية هي حمالة زلقة ذاتية التنسيق الثقيلة. مقاومة للغاية للحمولات الصدمية ، هذا المنتج مناسب بشكل أفضل للقسم المتذبذب تحت الأحمال البطيئة والثقيلة.

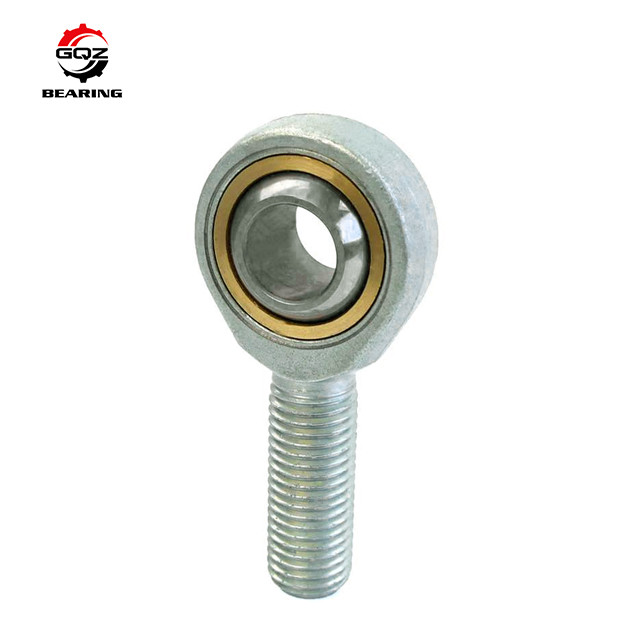

محامل نهاية العصا ، المعروف أيضًا باسم مفصل هيم (أمريكا الشمالية) أو مفصل روز (المملكة المتحدة وأماكن أخرى) ، هو مفصل مفصل ميكانيكي. تستخدم هذه المفاصل على أطراف قضبان التحكم ، وصلات التوجيه ،عصى الارتباط، أو في أي مكان يتطلب مفصل مفصل دقيق.يتم الضغط على دوائر الكرة مع فتحة من خلالها يمكن أن يمر مشبك أو غيرها من أجهزة التثبيت في غلاف دائري مع عمود خيوط متصليمكن أن يكون الجزء المطاطي ذكرًا أو أنثى.
1جسم العصا مع خيط إناثي في اليد اليمنى أو اليسرى
2وهي تتكون من محمل أرضي كروي شعاعي مع GE..E(s أو GE..ES 2RS وجسم العصا
3سطح جسد العصا مطليء بالزين، ويتم وضع غطاء من SI.. ES مع فتحة التشحيم أو حلمة الدهون
4بالنسبة للخيط الأيسر، يرجى إضافة اللاحقة "L"، على سبيل المثال SIL 30 ES
5للمحامل d≥15، SI..ES 2RS متوفرة أيضاً، على سبيل المثال SI 25 ES 2RS
6فتحة التشحيم أو الحلمة الدهنية غير متوفرة للقياس المميز"*"
| SI..ES | الأبعاد (ملم) | معدل الحمل (kn) | الوزن (كيلوغرام) | |||||
| النوع | د | ب | C1 | d2 | a° | ديناميكية | ثابتة | |
| SI 80 ES | 80 | 55 | 47 | 180 | 6 | 400 | 750 | 13 |
| الأبعاد | الزاوية | ديناميكية | ثابتة | ||||||
| d(mm) | d2 ((ملم) | B ((ملم) | G (((6H) | C1 ((ماكس) | h1 | C ((kn) | C0(kn) | ||
| 40 | 94 | 28 | M 42x3 | 24 | 145 | 6 | 280 | 166 | SIL 40 TXE-2LS |
| 40 | 94 | 28 | M 39x3 | 24 | 142 | 6 | 280 | 166 | SIA 40 TXE-2LS |
| 40 | 94 | 28 | M 39x3 | 24 | 142 | 6 | 280 | 166 | SILA 40 TXE-2LS |
| 45 | 104 | 32 | M 42x3 | 28 | 145 | 7 | 360 | 224 | SIA 45 TXE-2LS |
| 45 | 104 | 32 | M 42x3 | 28 | 145 | 7 | 360 | 224 | سيلا 45 TXE-2LS |
| 45 | 104 | 32 | M 45x3 | 28 | 165 | 7 | 360 | 224 | SI 45 TXE-2LS |
| 45 | 104 | 32 | M 45x3 | 28 | 165 | 7 | 360 | 224 | SIL 45 TXE-2LS |
| 50 | 114 | 35 | M 45x3 | 31 | 160 | 6 | 440 | 270 | SIA 50 TXE-2LS |
| 50 | 114 | 35 | M 45x3 | 31 | 160 | 6 | 440 | 270 | SILA 50 TXE-2LS |
| 50 | 114 | 35 | M 52x3 | 31 | 195 | 6 | 440 | 270 | SI 50 TXE-2LS |
| 50 | 114 | 35 | M 52x3 | 31 | 195 | 6 | 440 | 270 | SIL 50 TXE-2LS |
| 60 | 137 | 44 | M 60x4 | 39 | 225 | 6 | 695 | 400 | SI 60 TXE-2LS |
| 60 | 137 | 44 | M 60x4 | 39 | 225 | 6 | 695 | 400 | SIL 60 TXE-2LS |
| 60 | 137 | 44 | M 52x3 | 39 | 175 | 6 | 695 | 400 | SIA 60 TXE-2LS |
| 60 | 137 | 44 | M52x3 | 39 | 175 | 6 | 695 | 400 | SILA 60 TXE-2LS |
| 70 | 162 | 49 | م 56x4 | 43 | 200 | 6 | 880 | 530 | SIA 70 TXE-2LS |
| 70 | 162 | 49 | م 56x4 | 43 | 200 | 6 | 880 | 530 | SILA 70 TXE-2LS |
| 70 | 162 | 49 | M 72x4 | 43 | 265 | 6 | 880 | 530 | SI 70 TXE-2LS |
| 70 | 162 | 49 | M 72x4 | 43 | 265 | 6 | 880 | 530 | SIL 70 TXE-2LS |
| 80 | 182 | 55 | M 64x4 | 48 | 230 | 5 | 1140 | 655 | SIA 80 TXE-2LS |
| 80 | 182 | 55 | M 64x4 | 48 | 230 | 5 | 1140 | 655 | SILA 80 TXE-2LS |
| 80 | 182 | 55 | م 80x4 | 48 | 295 | 5 | 1140 | 655 | SI 80 TXE-2LS |
| 80 | 182 | 55 | M80x4 | 48 | 295 | 5 | 1140 | 655 | SIL 80 TXE-2LS |
