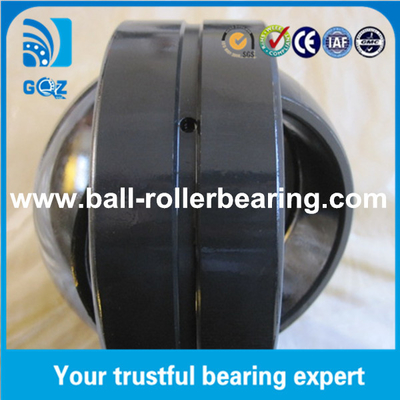

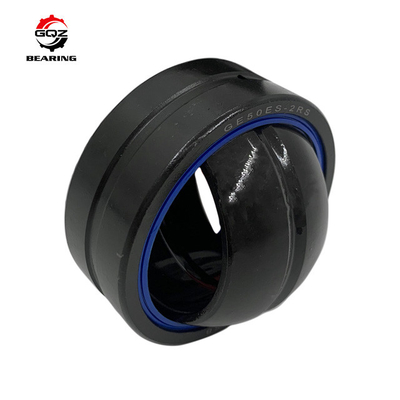

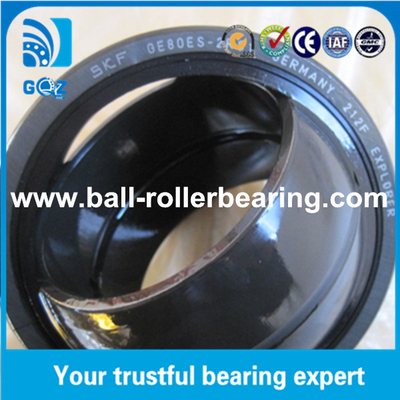

محامل الرقائق المشتركة من الفولاذ الكربوني GE90ES2RS IKO 90x130x60 ملم لمعدات تصنيع الورق والشفرة التي يتم سحبها بالطاقة
المعلمات المتعلقة بمحامل مستوى كروي
شركتنا كانت في خط التحميل لسنوات عديدة،
لديهم مدراء فنيين محترفين ومبيعات، ولديهم سنوات من الخبرة في التصدير.
لدينا فريق محترف ويعمل في فريق
نريد بصدق التعاون مع المشترين في جميع أنحاء العالم. أصدقاء ترحيب يأتون إلى شركتنا لزيارة.
النوع والنماذج من محامل السطح الكروية
| النوع | الهيكل | التعيين | نطاق الحجم (ID) |
| شعاعي | الكراك المناسب | جيه إيه، جيه إيه، جيه إيه، جيه إيه، جيه إف إيه | 4-200ملم |
| حلقة داخلية واسعة | نعم، نعم | 20-80 ملم | |
| قطعتين | GEXS/K، GEKXS | 20-150 ملم | |
| مقاس البوصة | (غيز) ، (غيز) ، (غيز) ، (غيز) | نصف بوصة إلى ستة بوصات | |
| بدون صيانة | GE..C، GEG..C، GEE..T، GEX..T، GEGXT، GEZET | 4-200ملم | |
| الاتصال الزاوي | عادي | GACS | 20-200ملم |
| مقاس البوصة | GACZS | نصف بوصة إلى ستة بوصات | |
| بدون صيانة | الـ GACT | 20-200ملم | |
| الدفع | عادي | GXS | 20-200ملم |
| بدون صيانة | GXT | 20-200ملم | |
| ثابت - نهاية | الجمع | SI..E، SI..ES، SA..E، SA..ES | 5-60 ملم |
| بدون صيانة | الـ SIJKC، SIC، SAJKC، SAET، SAC | 5-60 ملم | |
| ملفات الغطاء الداخلي | SI..BPS، SA..BPS | 5-60 ملم | |
| قاعدة لحام | SK..ES، SF..ES | 20-60ملم | |
| مفصل الكرة | SQ | 5-20ملم |
الهيكل والخصائص:
1محامل المفاصل هو بنية خاصة من محامل الزحف
2يمكن أن تحمل محامل المفاصل حمولة أكبر.
3يتم استخدام المحامل المشتركة على نطاق واسع في الهندسة الهيدروليكية الأسطوانة، آلة تشكيل المعادن، آلات البناء، معدات الأتمتة، واطارات الصدمة السيارات،الآلات الهيدروليكية والصناعات الأخرى.
مواصفات المحامل الشعاعية المستقرة:
| التشحيم محمولات مستوية كروية GE...ES Series | |||||||||||
| نماذج العوارض | الأبعاد ((ملم) | مقاييس الحمل | |||||||||
| الوزن | |||||||||||
| ≈ كيلوغرام | |||||||||||
| د | د | ب | ج | dk | rs | rls | α | ||||
| دقيقة | دقيقة | ≈ | ديناميكية | ثابتة | |||||||
| GE15ES | 15 | 26 | 12 | 9 | 22 | 0.3 | 0.3 | 8 | 16 | 84 | 0.027 |
| GE17ES | 17 | 30 | 14 | 10 | 25 | 0.3 | 0.3 | 10 | 21 | 106 | 0.041 |
| GE20ES | 20 | 35 | 16 | 12 | 29 | 0.3 | 0.3 | 9 | 30 | 146 | 0.066 |
| GE25ES | 25 | 42 | 20 | 16 | 35.5 | 0.6 | 0.6 | 7 | 48 | 240 | 0.119 |
| GE30ES | 30 | 47 | 22 | 18 | 40.7 | 0.6 | 0.6 | 6 | 62 | 310 | 0.153 |
| GE35ES | 35 | 55 | 25 | 20 | 47 | 0.6 | 1 | 6 | 79 | 399 | 0.233 |
| GE40ES | 40 | 62 | 28 | 22 | 53 | 0.6 | 1 | 7 | 99 | 495 | 0.306 |
| GE45ES | 45 | 68 | 32 | 25 | 60 | 0.6 | 1 | 7 | 127 | 637 | 0.427 |
| GE50ES | 50 | 75 | 35 | 28 | 66 | 0.6 | 1 | 6 | 156 | 780 | 0.546 |
| GE55ES | 55 | 85 | 40 | 32 | 74 | 0.6 | 1 | 7 | 200 | 1000 | 0.939 |
| GE60ES | 60 | 90 | 44 | 36 | 80 | 1 | 1 | 6 | 245 | 1220 | 1.04 |
| GE70ES | 70 | 105 | 49 | 40 | 92 | 1 | 1 | 6 | 313 | 1560 | 1.55 |
| GE80ES | 80 | 120 | 55 | 45 | 105 | 1 | 1 | 6 | 400 | 2000 | 2.31 |
| GE90ES | 90 | 130 | 60 | 50 | 115 | 1 | 1 | 5 | 488 | 2440 | 2.75 |
| GE100ES | 100 | 150 | 70 | 55 | 130 | 1 | 1 | 7 | 607 | 3030 | 4.45 |
| GE110ES | 110 | 160 | 70 | 55 | 140 | 1 | 1 | 6 | 654 | 3270 | 4.82 |
| GE120ES | 120 | 180 | 85 | 70 | 160 | 1 | 1 | 6 | 950 | 4750 | 8.05 |
| GE140ES | 140 | 210 | 90 | 70 | 180 | 1 | 1 | 7 | 1070 | 5350 | 11.02 |
| GE160ES | 160 | 230 | 105 | 80 | 200 | 1 | 1 | 8 | 1360 | 6800 | 14.01 |
| GE180ES | 180 | 260 | 105 | 80 | 225 | 1.1 | 1.1 | 6 | 1530 | 7650 | 18.65 |
| GE200ES | 200 | 290 | 130 | 100 | 250 | 1.1 | 1.1 | 7 | 2120 | 10600 | 28.03 |
| GE220ES | 220 | 320 | 135 | 100 | 275 | 1.1 | 1.1 | 8 | 2320 | 11600 | 35.51 |
| GE240ES | 240 | 340 | 140 | 100 | 300 | 1.1 | 1.1 | 8 | 2550 | 12700 | 39.91 |
| GE260ES | 260 | 370 | 150 | 110 | 325 | 1.1 | 1.1 | 7 | 3030 | 15190 | 51.54 |
| GE280ES | 280 | 400 | 155 | 120 | 350 | 1.1 | 1.1 | 6 | 3570 | 17850 | 65.06 |
| GE300ES | 300 | 430 | 165 | 120 | 375 | 1.1 | 1.1 | 7 | 3800 | 19100 | 78.07 |
