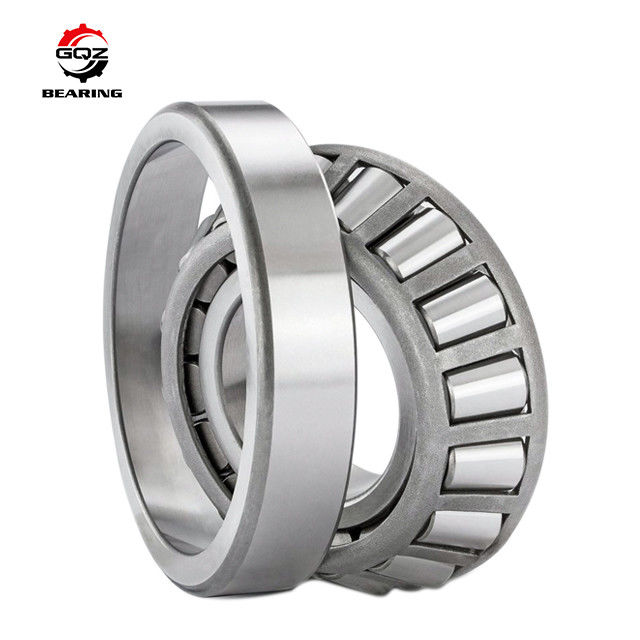

4800RPM T7FC070-XL X-Life محملات الدوار المتقوسة T7FC 070/QCL7C 70x140x39mm

1. نظرة عامة على المنتج
تتشارك T7FC070-XL و T7FC070/QCL7C في أبعاد قياسية موحدة d70×D140×T39 مم، وتنتميان إلى سلسلة محامل الأسطوانة المستدقة أحادية الصف القابلة للفصل T7FC ISO355، وهما نسختان محسنتان عاليتا الأداء لظروف عمل مختلفة.
تعتمد T7FC070-XL تصميم X-life المحسن، مع هندسة داخلية مطورة، وتشطيب سطحي، وعملية معالجة حرارية، مما يزيد من السعة الديناميكية للحمل بنسبة 20% ويطيل عمر الخدمة بنسبة 70% تقريبًا مقارنة بالنوع القياسي، مع توليد حرارة منخفض وتشغيل مستقر عالي السرعة.
تجهز T7FC070/QCL7C سطح اتصال محسّن Q وهيكل CL7C عالي القوة، وزاوية تلامس أكبر تصل إلى 30 درجة، ومقاومة استثنائية للصدمات والأحمال الثقيلة، تم تطويرها خصيصًا للتفاضلات الثقيلة، ومخفضات التعدين، وأعمدة نقل الآلات الإنشائية.
كلا الطرازين عبارة عن تجميع مخروط وكوب قابل للفصل، يمكن فصل المخروط الداخلي مع الأسطوانات والقفص عن الكوب الخارجي، مما يسهل التركيب المنفصل للعمود والإسكان. تعتمد جميع الأجزاء الأساسية على فولاذ محامل GCr15 المقوى بالكامل، وطحن فائق الدقة للمسار المائل، وتوزيع موحد لضغط التلامس الخطي، وتحمل موثوق للحمل الشعاعي المدمج والدفع المحوري أحادي الاتجاه. تتطابق على نطاق واسع مع تفاضلات السيارات، وعلب التروس الصناعية الثقيلة، ونقل كسارات التعدين، ومحركات المشي للآلات الإنشائية الكبيرة، وتجميعات دعم المضخات الهيدروليكية.

2. المواصفات الفنية

نطاق الموديل: T7FC070-XL، T7FC070/QCL7C
الأبعاد الحدودية الموحدة (مم): التجويف d=70، القطر الخارجي D=140، العرض الكلي T=39، عرض المخروط B=35.5، عرض الكوب C=27
الحد الأدنى لنصف قطر الحافة r=3 مم، r1=3 مم
زاوية التلامس: 30 درجة
الهيكل: محمل أسطواني مستدق أحادي الصف، مخروط وكوب قابل للفصل، قفص فولاذي مختوم، تصميم مفتوح
المادة الخام: فولاذ محامل كروم عالي الكربون GCr15 للمخروط والكوب والأسطوانات المستدقة
تمييز معلمات الأداء

1. T7FC070-XL
• الحمل الشعاعي الديناميكي الأساسي Cr: 219 كيلو نيوتن
• الحمل الشعاعي الساكن الأساسي C0r: 237 كيلو نيوتن
• حد الحمل الإجهادي Pu: 38 كيلو نيوتن
• السرعة المحددة: شحم 5800 دورة في الدقيقة، زيت 7200 دورة في الدقيقة
• الوزن الصافي: 2.59 كجم
• الميزة: محسن X-life طويل الأمد، احتكاك منخفض، قابلية تكيف عالية السرعة
2. T7FC070/QCL7C
• الحمل الشعاعي الديناميكي الأساسي Cr: 177 كيلو نيوتن
• الحمل الشعاعي الساكن الأساسي C0r: 242 كيلو نيوتن
• السرعة المحددة: شحم 2400 دورة في الدقيقة، زيت 3400 دورة في الدقيقة
• الوزن الصافي: 2.65 كجم
• الميزة: تعزيز QCL7C للخدمة الشاقة، مقاومة قوية للصدمات، سعة حمل ساكنة فائقة الارتفاع

نطاق درجة حرارة التشغيل العام: -40 درجة مئوية ~ 120 درجة مئوية
مرجع كتف التركيب: da max=82 مم، Da min=106 مم، Da max=126 مم
يمكن توفير رسومات تركيب التفاضل/المخفض الكامل، ودليل مطابقة الأحمال، وتقارير اختبار متانة الصدمات المتناوبة طويلة الدورة عند طلب العميل.

3. المزايا الأساسية

1. نسختان عاليتا الأداء للاختيار المستهدف: نسخة XL للتشغيل المستمر متوسط ​​إلى عالي السرعة؛ نسخة QCL7C للصدمات الثقيلة منخفضة السرعة، حجم موديل واحد يغطي ظروف عمل نقل ثقيلة متعددة.
2. تصميم أسطواني مستدق بزاوية تلامس كبيرة 30 درجة، قدرة ممتازة على تحمل الأحمال الشعاعية والمحورية المدمجة، تشغيل مستقر تحت تأثير الصدمات المتكررة لناقل الحركة التفاضلي للسيارات ومعدات التعدين.
3. هيكل قابل للفصل من المخروط والكوب، يتم تركيب المخروط الداخلي مسبقًا على العمود، ويتم ضغط الكوب الخارجي في الإسكان بشكل منفصل، مما يسهل الفك دون إتلاف عمود المحور أثناء الصيانة الدورية للمعدات.
4. محسن X-life T7FC070-XL: سطح مسار محسّن وهندسة داخلية، يقلل بشكل فعال من فقدان مواد التشحيم وتراكم الحرارة، ويطيل فترة الصيانة وعمر الخدمة بشكل كبير.
5. معزز QCL7C T7FC070/QCL7C: توزيع محسّن لضغط تلامس الأسطوانة، مقاومة قوية لأحمال الصدمات الزائدة، مناسب لظروف العمل الثقيلة من بدء التشغيل والإيقاف للآلات الإنشائية والتعدين.
6. القفص الفولاذي المختوم بدقة يحد من الأسطوانات المستدقة بشكل متساوٍ، ويتجنب بفعالية انحراف الأسطوانة وانحرافها وتساقطها تحت الدوران المستمر الثقيل والمتغير لفترات طويلة.
7. المعالجة الحرارية بالتقسية المتكاملة بالكامل تصل إلى صلابة HRC60-65 عالية، مقاومة ممتازة للإجهاد، ومقاومة للتقشير والتآكل، مما يقلل من تكرار استبدال قطع غيار المعدات.
8. أبعاد تركيب قياسية موحدة، قابلة للتبديل بالكامل مع محامل الأسطوانة المستدقة العالمية من سلسلة T7FC070، لا يلزم تعديل العمود والإسكان الحاليين أثناء الاستبدال؛ خدمة مخصصة شاملة: ترقية دقة عالية P4/P5، خلوص موسع C3، علامة ليزر OEM، تغليف كرتون تصدير محايد مقاوم للصدأ، تعبئة مسبقة للشحم عالي الحرارة والضغط الفائق.

4. سيناريوهات التطبيق

محامل الأسطوانة المستدقة أحادية الصف عالية الأداء T7FC070-XL / T7FC070/QCL7C هي قطع غيار دوارة أساسية للأحمال المدمجة لمعدات نقل السيارات والتعدين والصناعات الثقيلة:

• المعدات المتوافقة مع T7FC070-XL: ناقل حركة تفاضلي للسيارات متوسط ​​إلى ثقيل، مخفض تروس صناعي متوسط ​​الحجم، عمود دعم عالي السرعة للمضخة الهيدروليكية، تجميع دوار للمنفخ متوسط ​​الحجم
• المعدات المتوافقة مع T7FC070/QCL7C: علبة تروس قيادة كسارة تعدين ثقيلة، مخفض مشي حفار كبير، عمود نقل ثقيل مساعد للمعادن، مواضع محامل تفاضلية للشاحنات الثقيلة
• مجالات التطبيق العامة: تجميع قيادة ناقل ثقيل، نقل حصادات زراعية كبيرة، صندوق تخفيض خفيف الوزن بحري، مكونات دعم دوارة لمضخة طرد مركزي ثقيلة

مجموعة محامل أسطوانية مستدقة عالية الأداء من سلسلة T7FC070 قابلة للتبديل في السوق الثانوية
حل محامل فعال من حيث التكلفة طويل الأمد مقاوم للصدمات للأحمال الثقيلة لمصنعي التفاضلات السيارات، ومصنعي المعدات الأصلية لمعدات التعدين والمعادن، ومصانع صيانة الآلات الثقيلة للشراء بالجملة.

5. لماذا تختار محامل GQZ

1. 25 عامًا من الخبرة المهنية في تصنيع محامل الأسطوانة المستدقة عالية الأداء من سلسلة T7FC المترية بما في ذلك T7FC070-XL و T7FC070/QCL7C
2. نسختان قابلتان للتبديل بالكامل من حيث الأبعاد مع محامل T7FC070 القياسية الدولية، تصنيف حمل متسق، تحمل سرعة، ومعايير مطابقة التجميع.
3. خدمة تخصيص OEM و ODM كاملة تدعم درجة الدقة الفائقة P4، وتعديل خلوص C3، وتعبئة شحم الضغط الفائق لدرجة الحرارة العالية.
4. تدفق فحص صارم كامل قبل التسليم: اختبار التركيب المعدني والصلابة للمادة الخام GCr15، فحص فرز الأبعاد للأسطوانات المستدقة، اختبار شيخوخة الصدمات المتناوبة الشعاعية-المحورية الثقيلة طويلة الدورة، اختبار محاكاة تآكل إجهاد الحمل الثقيل المستمر.
5. يقدم فريق هندسة محامل الأسطوانة المستدقة المحترف حسابًا مدمجًا للأحمال واحدًا لواحد، ومخطط اقتران التحميل المسبق المزدوج للمحامل ظهرًا لظهر، وإرشادات فنية لتركيب عمود التفاضل/المخفض في غضون 24 ساعة عمل.
6. ورشة إنتاج جماعي واسعة النطاق ومستقرة بأسعار جملة تنافسية مباشرة من المصنع لطلبات الدُفعات المختلطة من نسختي XL و QCL7C، إمداد مستقر طويل الأجل لمشتري قطع غيار السيارات والتعدين والآلات الثقيلة العالميين.

نحن متخصصون في هيكل محامل الأسطوانة المستدقة القابلة للفصل من المخروط والكوب، وتصميم مزدوج محسن X-life طويل الأمد و QCL7C للخدمة الشاقة، ومعيار أبعاد تركيب موحد قابل للتبديل عالميًا، وتعاون طويل الأمد مربح للجانبين مع موردي معدات نقل الصناعات الثقيلة.

6. مراقبة الجودة

1. فحص التركيب الكيميائي للمواد الخام، العيوب الداخلية، والصلابة لكتل فولاذ المحامل GCr15 للمخروط والكوب والأسطوانات المستدقة
2. تشكيل دقيق، تخفيف إجهاد متعدد التلدين، عملية طحن متعددة الخطوات فائقة الدقة للمسار المائل للمخروط والكوب
3. خط إنتاج تقوية الأسطوانات المستدقة بدرجة حرارة عالية، تشطيب فائق، وفرز أبعاد تلقائي عالي الدقة
4. عملية تشكيل القفص الفولاذي المختوم وتجميع الأسطوانات التلقائي، مع التحكم الصارم في خلوص تجميع الأسطوانات والتوزيع المحيطي المنتظم
5. اختبار أداء مصنف مستهدف: اختبار شيخوخة منفصل للتشغيل عالي السرعة طويل الدورة لـ T7FC070-XL واختبار إجهاد الحمل الزائد للصدمات الثقيلة لـ T7FC070/QCL7C، اكتشاف متانة الشحم طويل الدورة لدرجة الحرارة العالية
6. إعادة فحص شاملة لتفاوت الأبعاد، شقوق السطح، وخشونة المسار قبل طلاء الزيت المقاوم للصدأ وتعبئة كرتون التصدير المقاوم للرطوبة والشحن

تخضع كل دفعة إنتاج من نسختي المحامل لاختبار محاكاة دوران تفاضلي ومخفض ثقيل شامل بالعينات لضمان أداء دعم الحمل الشعاعي-المحوري المدمج المستقر طويل الأمد في معدات السيارات والتعدين والإنشاءات.

7. احصل على عرض أسعار الآن

إذا كنت بحاجة إلى محامل أسطوانية مستدقة طويلة الأمد X-life T7FC070-XL ومعززة للخدمة الشاقة T7FC070/QCL7C لتصنيع التفاضلات السيارات، وتجميع مخفضات التعدين الثقيلة، وصيانة الآلات الثقيلة بالجملة، فأرسل استفسار الشراء الخاص بك مباشرة.
ستتلقى خدمات دعم احترافية كاملة بعد تقديم الاستفسار:

• رد سريع رسمي مختوم من المصنع بعرض أسعار رسمي في غضون 24 ساعة عمل
• حساب مدمج للأحمال الشعاعية-المحورية واحدًا لواحد، وإرشادات اختيار الموديل من نسختين، وإرشادات فنية لاقتران التحميل المسبق المزدوج للمحامل ظهرًا لظهر من مهندسي محامل الأسطوانة المستدقة المحترفين
• حلول أداء محامل مخصصة بما في ذلك ترقية الدقة العالية P4 وخيارات الخلوص الموسع C3
• سعر جملة تنافسي مباشر من المصنع للدفعات المختلطة من T7FC070-XL و T7FC070/QCL7C

قدم كمية الشراء المطلوبة، وظروف عمل المعدات (عالية السرعة مستمرة / صدمات ثقيلة زائدة)، وبيئة درجة حرارة التشغيل للحصول على وثيقة عرض أسعار رسمية مفصلة.

8. الأسئلة الشائعة

1. س 1: ما هو الفرق بين T7FC070-XL و T7FC070/QCL7C؟
   ج 1: نفس حجم التركيب، اتجاه أداء مختلف. T7FC070-XL هو نسخة X-life محسّنة طويلة الأمد، سرعة حدية عالية، احتكاك منخفض، مناسب للتشغيل المستمر متوسط ​​إلى عالي السرعة؛ T7FC070/QCL7C هو نوع معزز للخدمة الشاقة QCL7C، سعة حمل ساكنة أعلى، أداء قوي ضد الصدمات الزائدة، مناسب لآلات التعدين والإنشاءات ذات الصدمات الثقيلة منخفضة السرعة.
2. س 2: ما هو الحمل الذي يمكن أن تتحمله محامل الأسطوانة المستدقة من سلسلة T7FC070؟
   ج 2: يتحمل حملًا شعاعيًا كبيرًا بالإضافة إلى دفع محوري أحادي الاتجاه في وقت واحد؛ قم بتركيب محملين ظهرًا لظهر لتحقيق تحمل الحمل المحوري ثنائي الاتجاه للتفاضلات السيارات والمحاور الثقيلة الرأسية.
3. س 3: ما هي ميزة هيكل المخروط والكوب القابل للفصل لتجميع التفاضل؟
   ج 3: يمكن تركيب المخروط الداخلي مع الأسطوانات مسبقًا على عمود القيادة، ويتم ضغط الكوب الخارجي في غلاف التفاضل بشكل منفصل، مما يسهل التجميع والتفكيك أثناء الصيانة الدورية، ولا يسبب ضررًا لعمود المحور وتجويف الإسكان.
