حمولة ثقيلة T4DB170 حمالة رولي دقيقة 170x230x32mm

1. نظرة عامة على المنتج

1. نظرة عامة على المنتج
T4DB170 هو محمل أسطواني مدبب قابل للفصل أحادي الصف من سلسلة T4DB القياسية المترية ISO، بقطر داخلي لتركيب القلب الموحد d=170 مم، وقطر خارجي D=230 مم، وعرض الحلقة الداخلية B=30 مم، وعرض الحلقة الخارجية C=23 مم، وعرض التجميع الكلي T=32 مم، تصميم ثقيل بفتحة متوسطة إلى كبيرة بزاوية تلامس قياسية 17.1 درجة. مجموعة SKF....

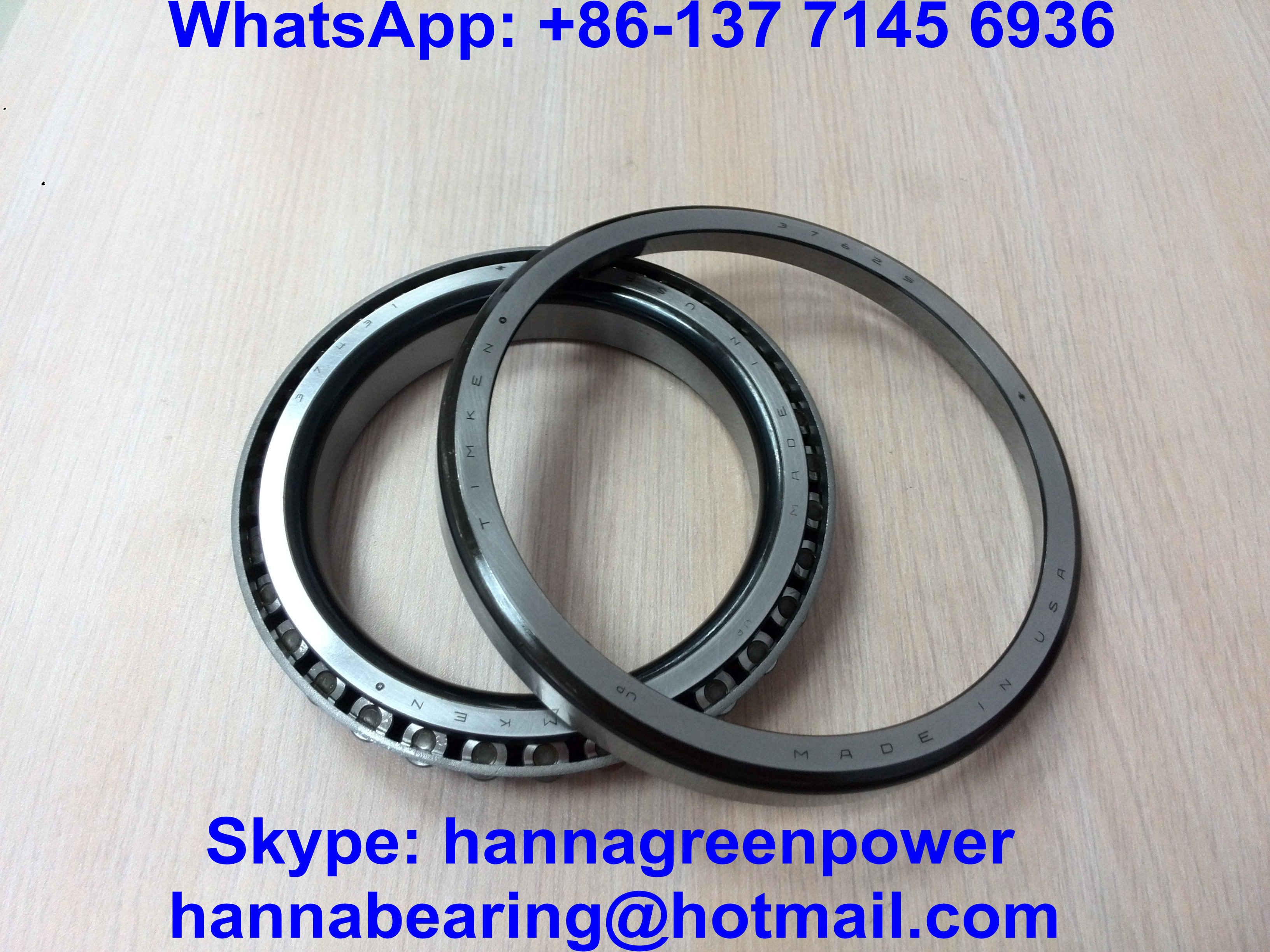

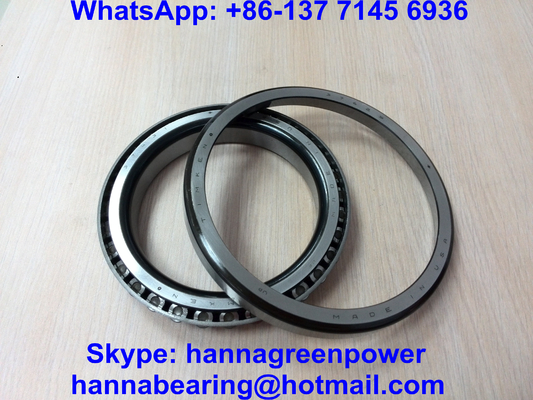

هيكل مفتوح غير محكم الانقسام: يمكن تفكيك مجموعة المخروط (الحلقة الداخلية + الأسطوانات المدببة + قفص الختم المعدني) والكوب الخارجي بشكل مستقل تمامًا، مما يسهل التركيب المنفصل، وضبط التحميل المسبق، واستبدال المكونات لتجميعات النقل الكبيرة ذات الأحمال الثقيلة. يمكنه تحمل أحمال شعاعية مجمعة ثقيلة بالإضافة إلى حمل دفع محوري أحادي الاتجاه؛ يتيح التركيب المتزاوج ظهرًا لظهر/من النوع O تحديدًا محوريًا ثنائي الاتجاه ودعمًا عالي الصلابة، ودورانًا مستقرًا تحت تأثيرات الصدمات الثقيلة المتناوبة طويلة الأمد والأحمال المتكررة للأمام والخلف.
تعتمد جميع الحلقات وعناصر الدوران على فولاذ الكروم عالي الكربون GCr15 المقوى بالكامل، ومنحنى تلامس الأسطوانة اللوغاريتمي الدقيق فائق التشطيب وفرز الأسطوانات الصارم، وتوزيع الإجهاد الداخلي الموحد، ومقاومة التآكل المتميزة، ومقاومة التعب والصدمات، وعزم دوران احتكاك منخفض وارتفاع درجة حرارة صغير تحت التشغيل المستمر للحمل الثقيل. يستخدم على نطاق واسع في مخفضات التروس الصناعية الثقيلة، وأعمدة محركات ناقل التعدين، ومحاور آلات البناء الكبيرة، وتجميعات النقل المساعدة لمطاحن الدرفلة المعدنية، ومواضع دعم التفاضل للشاحنات الثقيلة.

2. المواصفات الفنية

الموديل: T4DB170
الأبعاد الأساسية: d=170 مم، D=230 مم، B=30 مم، C=23 مم، T=32 مم
الهيكل: محمل أسطواني مدبب قابل للفصل أحادي الصف، مفتوح بدون ختم، قفص معدني مختوم كمعيار
المادة الخام: فولاذ محامل GCr15
خيارات القفص: قفص معدني مختوم / قفص نحاسي صلب للحمل الثقيل بدرجات حرارة عالية
الخلوص القياسي: خلوص طبيعي CN، خلوص موسع C3 قابل للتخصيص
الحد الأدنى لنصف قطر الحافة r1، r2=r3، r4=3 مم
نطاق درجة حرارة التشغيل: -30 درجة مئوية ~ 120 درجة مئوية
الوزن الصافي: 3.45 كجم
أبعاد الحساب a=44 مم، كتف الحلقة الداخلية d1=197 مم
حدود حجم التركيب:
da كحد أقصى=182 مم، db كحد أدنى=184 مم؛ Da كحد أدنى=215 مم، Da كحد أقصى=216 مم؛ Db كحد أدنى=223 مم
Ca كحد أدنى=6 مم، Cb كحد أدنى=9 مم؛ ra كحد أقصى=3 مم، rb كحد أقصى=3 مم
معامل الحساب: e=0.46، عامل محوري Y=1.3، عامل محوري ثابت Y0=0.72
الحمل الشعاعي الديناميكي الأساسي Cr: 307 كيلو نيوتن
الحمل الشعاعي الثابت الأساسي C0r: 440 كيلو نيوتن
حمل الحد الأقصى للتعب Cur: 43 كيلو نيوتن
سرعة مرجع الشحم: 2000 دورة في الدقيقة؛ سرعة حد الشحم: 2600 دورة في الدقيقة
يمكن تقديم رسومات التركيب الكاملة، ومنحنيات خصائص الحمل، وتقارير اختبار التعب المعجل للصدمات الثقيلة عند طلب العميل.

3. المزايا الرئيسية

• تصميم T4DB ذو الفتحة المتوسطة إلى الكبيرة المدمج ذو العرض المحدود، قدرة تحميل شعاعية-محورية مجمعة فائقة الارتفاع في مساحة تركيب محورية محدودة، مطابقة مثالية لمعدات النقل الكبيرة في التعدين والمعادن
• هيكل مخروط وكوب قابل للفصل بالكامل، يمكن استبدال المخروط الداخلي أو الكوب الخارجي التالف بشكل منفصل دون تفكيك صندوق النقل الكبير بالكامل، مما يقلل بشكل كبير من وقت تعطل الصيانة وتكلفة شراء قطع الغيار
• مسار مخروط فائق التشطيب بالمرآة + منحنى تلامس أسطواني محسّن لوغاريتميًا، توزيع حمل موحد على سطح تلامس الأسطوانة، يقلل بشكل فعال من تركيز إجهاد الحافة، يؤخر تقشر مسار الدوران وفشل تآكل الأسطوانة
• خيارات تكوين قفص مزدوج: قفص معدني مختوم فعال من حيث التكلفة لظروف العمل العامة ذات الحمل الثقيل المتقطع؛ قفص نحاسي صلب مقاوم للتشوه لخطوط إنتاج التعدين القاسية ذات درجة الحرارة العالية التي تعمل 24 ساعة دون انقطاع
• خدمة تخصيص كاملة مدعومة: خلوص شعاعي موسع C3، درجة دقة عالية P5/P6، علامة ليزر OEM، تعبئة شحم خاص مقاوم للأكسدة بدرجة حرارة عالية، تغليف علامة تجارية محايدة للتصدير
• عملية معالجة حرارية صارمة بالتبريد لتخفيف الإجهاد المتكامل، صلابة موحدة للمواد وقوة هيكلية داخلية، تزيد دورة الإصلاح الشاملة للمعدات بأكثر من 30% مقارنة بمحامل الأسطوانات المدببة العادية ذات الدقة المنخفضة
• التصميم المفتوح القياسي يدعم التشحيم بالدورة في حمام الزيت، مناسب لصناديق التروس الكبيرة ذات نظام تدوير زيت التشحيم الوفير المدمج، تشغيل مستمر مستقر طويل الأمد

4. التطبيقات

محمل الأسطوانات المدبب القابل للفصل المفتوح T4DB170 ذو الخدمة الشاقة هو قطعة غيار مقاومة للتآكل لمعدات الدوران الصناعية الثقيلة المتوسطة والكبيرة:

• مخفضات تروس صناعية ثقيلة أفقية/رأسية كبيرة، وحدات دعم محرك رأس ناقل التعدين
• محامل تحديد موضع المحور الرئيسي للحفارات الكبيرة، واللوادر الثقيلة، ومدحلات الطرق
• أعمدة نقل مساعدة لمطاحن الدرفلة الخفيفة المعدنية، ودعامات دوارة لعجلات النقل في مصانع الصلب الكبيرة
• مواضع محامل الحمل الثقيل للتفاضل وعجلات الشاحنات الثقيلة ومركبات الهندسة
• صندوق تخفيض رئيسي مساعد لطاقة الرياح الكبيرة، مكونات دوارة لبكرات الرفع في الرافعات المينائية الثقيلة
• محمل أسطواني مدبب قابل للفصل متري T4DB بسعة 170 مم قابل للتبديل في سوق ما بعد البيع
• حل محامل فعال من حيث التكلفة للحمل الثقيل لمصنعي معدات التعدين، ومصانع إصلاح الآلات الثقيلة، ومطابقة كميات كبيرة لنقل المعادن.

5. لماذا تختار محامل GQZ

• 25 عامًا من الخبرة المهنية في تصنيع محامل الأسطوانات المدببة القابلة للفصل ذات الفتحة الكبيرة من سلسلة T4DB بما في ذلك T4DB170
• T4DB170 متوافق تمامًا مع الأبعاد مع محامل سلسلة T4DB القياسية الدولية، حجم تركيب متناسق، تصنيف حمل، ومؤشرات تحمل التجميع
• خدمة تخصيص OEM و ODM كاملة تدعم القفص النحاسي، ترقية الخلوص C3، درجة الدقة العالية، وتعبئة مواد التشحيم الخاصة بدرجات الحرارة العالية/المنخفضة
• فحص صارم كامل قبل التسليم: اختبار صلابة المواد الخام، فحص دقة طحن مسار المخروط، اختبار دورة التعب المتسارعة للحمل الثقيل، اكتشاف خشونة سطح التلامس
• يقدم فريق هندسة المحامل المدببة المحترف إرشادات فنية لتركيب محامل الأعمدة الكبيرة والمبيتات الثقيلة في غضون 24 ساعة
• خطوط إنتاج جماعية مستقرة بأسعار جملة بالجملة مواتية لمصنعي معدات التعدين على المدى الطويل، وموردي الآلات الإنشائية الثقيلة ونقل المعادن
• نحن نركز على التصميم المدمج ذو الحمل الواسع القابل للفصل، وقدرة التحميل الشعاعي-المحوري المجمعة فائقة الارتفاع، وهيكل الصيانة المستقل السهل، والتعاون المربح للجانبين على المدى الطويل مع مشتري قطع غيار معدات النقل الصناعية الثقيلة العالمية.

6. مراقبة الجودة

• فحص التركيب الكيميائي للمواد الخام وصلابة السطح لفولاذ الكروم GCr15
• تحويل دقيق، معالجة حرارية بالتبريد والتقسية وتشطيب مرآة لمسارات المخروط الداخلية والخارجية
• معالجة حرارية قياسية بالتبريد لتخفيف الإجهاد المتكامل للقضاء على الإجهاد المتبقي من المعالجة الداخلية
• اختبارات أداء مستهدفة مصنفة: اختبار شيخوخة الحمل الثقيل المعجل طويل الدورة لـ T4DB170، اختبار مقاومة التآكل بالصدمات المستمرة، اكتشاف ارتفاع درجة حرارة عزم دوران الاحتكاك المنخفض عالي السرعة
• فرز الأسطوانات المدببة، تجميع القفص المعدني/النحاسي، إعادة فحص الأبعاد والمظهر بالكامل قبل تعبئة الزيت المضاد للصدأ والشحن
• كل دفعة من محامل T4DB170 تمر باختبار تعب دوراني متكرر للحمل الثقيل بأخذ عينات كاملة لضمان التشغيل المستقر طويل الأمد داخل معدات النقل الصناعية الثقيلة والتعدين والمعادن.

7. احصل على عرض أسعار الآن

إذا كنت بحاجة إلى محامل أسطوانية مدببة قابلة للفصل مفتوحة T4DB170 للخدمة الشاقة لصناديق التروس الكبيرة، وآلات التعدين، وصيانة معدات البناء الثقيلة، والمطابقة مع OEM، فأرسل استفسارك مباشرة.
ستتلقى خدمات دعم احترافية كاملة بعد تقديم استفسارك:

• رد سريع على عرض أسعار المصنع الرسمي في غضون 24 ساعة
• إرشادات فنية فردية لتركيب محامل الأعمدة الكبيرة والمبيتات الثقيلة المتوافقة مع التفاوتات من مهندسي محامل T4DB المتخصصين
• اقتراحات مخططات محامل مخصصة بما في ذلك خيارات ترقية القفص النحاسي والخلوص الموسع C3
• سعر جملة مباشر تنافسي من المصنع للطلبات الكبيرة لقطع الغيار
• أرسل كمية الشراء المطلوبة وبيئة العمل المستمرة للحمل الثقيل ودرجة الحرارة المتوسطة إلى العالية للمعدات للحصول على عرض أسعار رسمي مفصل.

8. أسئلة شائعة

1. س1: ما هي الخاصية الهيكلية لمحمل T4DB170؟
   ج1: ينتمي إلى محامل الأسطوانات المدببة القابلة للفصل المفتوحة المترية T4DB، يمكن فصل مجموعة المخروط والكوب الخارجي بشكل منفصل، قفص معدني مختوم قياسي، لا يوجد ختم مدمج، مناسب للمعدات ذات التشحيم بزيت الدورة الداخلية.
2. س2: ما هي الأحمال التي يمكن أن يتحملها T4DB170؟
   ج2: يمكنه تحمل حمل شعاعي مجمع فائق الثقل بالإضافة إلى حمل دفع محوري أحادي الاتجاه؛ يتطلب التحديد المحوري ثنائي الاتجاه تركيب محملين ظهرًا لظهر/من النوع O مع تحميل مسبق معقول.
3. س3: ما هي الصناعات التي يطبق فيها T4DB170 بشكل أساسي؟
   ج3: يستخدم على نطاق واسع في معدات نقل التعدين، وصناديق التروس الصناعية الثقيلة الكبيرة، ومحاور القيادة لآلات البناء الكبيرة، وأنظمة النقل المساعدة لمطاحن الدرفلة المعدنية.
