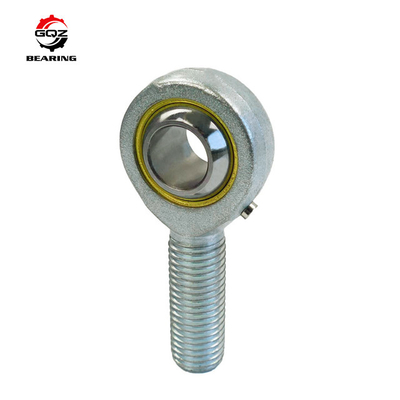

سلسلة SITK M10x1.25 الإناث PTFE العصا سباق نهاية محمل SI10T/K-1حزمة مستوية كروية شعاعية
محمل المفاصليستخدم على نطاق واسع في الهندسة الهيدروليكية الأسطوانة، صناعة الأدوات الصناعية، والآلات الهندسية، ومعدات الأتمتة، واطاطارات الصدمة السيارات، والصناعات الآلية الحفاظ على المياه.
خصائص التصميم والتطبيق:

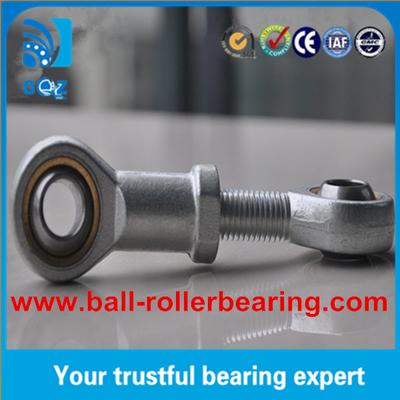

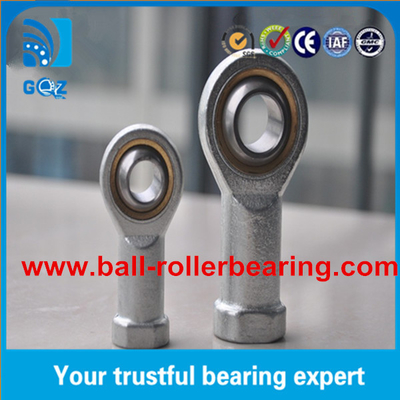

نهاية القضيب من الصلب والزنك المقاومة ، مع خيط ذكر وأنثى ؛ حلقة خارجية من البرونز ، مع سطح تنزلي من مواد مركبة PTFE ، خالية من الصيانة ؛ حلقة داخلية من الصلب الكربوني الكروم ،سطح كرومي مع طبقة كروميةولها خصائص القدرة على حمل الحمولة الكبيرة، وسهولة التثبيت وتفكيك وتبسيط الآلية.
| ميزة محمل نهاية العصا |
|
1مقاومة التآكل الممتازة
|
| تطبيق محمل نهاية العصا |
|
الغرض الرئيسي: البخار السيارة: الخلفية، ناقل، قطع غيار المعدات الكهربائية، الكهربائية: المحركات العامة،
الأجهزة المنزلية. غيرها: الأجهزة، محركات الاحتراق، آلات البناء، المركبات السكك الحديدية
آلات معالجة المواد،آلات زراعية،آلات صناعية. |
| النموذج | د | D3 | d2 | d5 | S | ب | L5 | C1 | h1 | L3 | d4 | L4 | a° | الحمل الأقصى | الوزن ((كجم) | النموذج القديم |
| PHSA5 | 5 | M5 × 0.8 | 18 | 12.5 | 10 | 8 | 4 | 6 | 27 | 10 | 9 | 36 | 13 | SI5T/K | ||
| PHSA6 | 6 | M6 × 1 | 20 | 13 | 11 | 9 | 5 | 6.75 | 30 | 12 | 10 | 45 | 13 | 7.2 | 0.027 | SI6T/K |
| PHSA8 | 8 | M8 × 1.25 | 24 | 16 | 14 | 12 | 5 | 9 | 36 | 16 | 12.5 | 48 | 13 | 11.6 | 0.046 | SI8T/K |
| PHSA10 | 10 | M10 × 1.5 | 28 | 19 | 17 | 14 | 6.5 | 10.5 | 43 | 20 | 15 | 57 | 13 | 14.5 | 0.076 | SI10T/K |
| PHSA12 | 12 | M12 × 1.75 | 32 | 22 | 19 | 16 | 6.5 | 12 | 50 | 22 | 17.5 | 66 | 13 | 17 | 0.115 | SI12T/K |
| PHSA14 | 14 | M14 × 2 | 36 | 25 | 22 | 19 | 8 | 13.5 | 57 | 25 | 20 | 75 | 13 | 24 | 0.17 | SI14T/K |
| PHSA16 | 16 | M16 × 2 | 40 | 27 | 22 | 21 | 8 | 15 | 64 | 28 | 22 | 84 | 13 | 28.5 | 0.23 | SI16T/K |
| PHSA18 | 18 | M18 × 1.5 | 46 | 31 | 27 | 23 | 10 | 16.5 | 71 | 32 | 25 | 94 | 13 | 35 | 0.32 | SI18T/K |
| PHSA20 | 20 | M20 × 1.5 | 50 | 34 | 30 | 25 | 10 | 18 | 77 | 33 | 27.5 | 102 | 13 | 40 | 0.42 | SI20T/K |
| PHSA22 | 22 | M22 × 1.5 | 54 | 37 | 32 | 28 | 12 | 20 | 84 | 37 | 30 | 111 | 13 | 52 | 0.54 | SI22T/K |
| PHSA25 | 25 | M24 × 2 | 60 | 42 | 30 | 31 | 12 | 22 | 94 | 42 | 33.5 | 124 | 13 | 60 | 0.75 | SI25T/K |
| PHSA28 | 28 | M27 × 2 | 66 | 46 | 41 | 35 | 14 | 26 | 103 | 41 | 37 | 136 | 13 | SI28T/K | ||
| PHSA30 | 30 | M30 × 2 | 70 | 50 | 41 | 37 | 15 | 25 | 110 | 51 | 40 | 145 | 13 | 81 | 1.3 | SI30T/K |
