20mm قطر العمود ألومينوم سبيكة خطية الكتلة SBR20UU وحدات الانزلاق الحركة الخطية
1المواصفات:
SBR/TBR قاطرة توجيه خطية أسطوانية تتكون من دعم السكك الحديدية ، وعود (سكة حديد) ، وعدد من الكتل. يتم توفيرها كوحدة أو كمكونات مناسبة أيضًا. تمت معايرة جميع المكونات لتكون قابلة للتبادل بالكامل.
السكك الحديدية الداعمة (SBS/TBS)
يوفر ريل الدعم أقصى قدر من الصلابة والصلابة للعمود طوال السباق بأكمله ، ويضمن أداء الوحدة.
القضية (SBR/TBR)
فعالة للتحمل الكبير أو الطرق الطويلة التطبيق مع أقصى قدر من الصلابة والحركة الممتازة في تركيبة مع نوع مفتوح خطية التجويف.يمكن تطبيق تحميل مسبق على سلسلة SBR / TBR / SMD لتحقيق أداء دقيق عالي.
وحدة الحديد الداعم (SBR-S/TBR-S)
نوع SBR-S و TBR-S هي وحدات توجيه مثالية لنظام الزحف الخالي من الدقة العالية والانحراف مع حركة سلسة وأقصى قدر من الصلابة ، وتقليل التكلفة والوقت.
2الميزة:
(1) جودة جيدة
(2) سعر تنافسي
(3) تسليم سريع
(4) ضمان الجودة على المدى الطويل

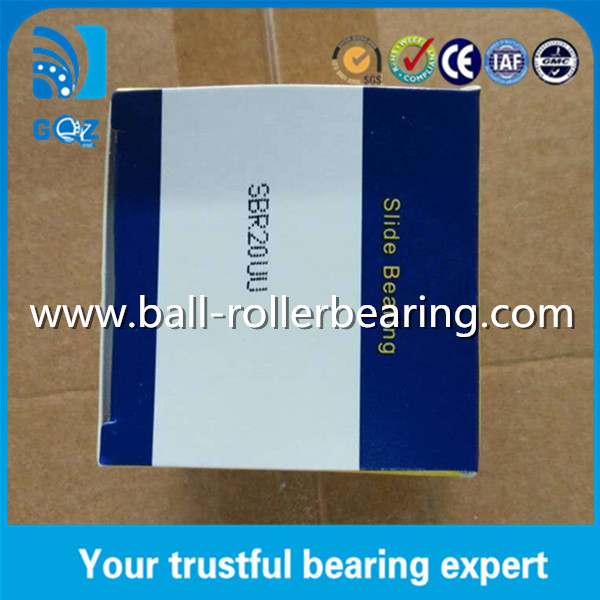

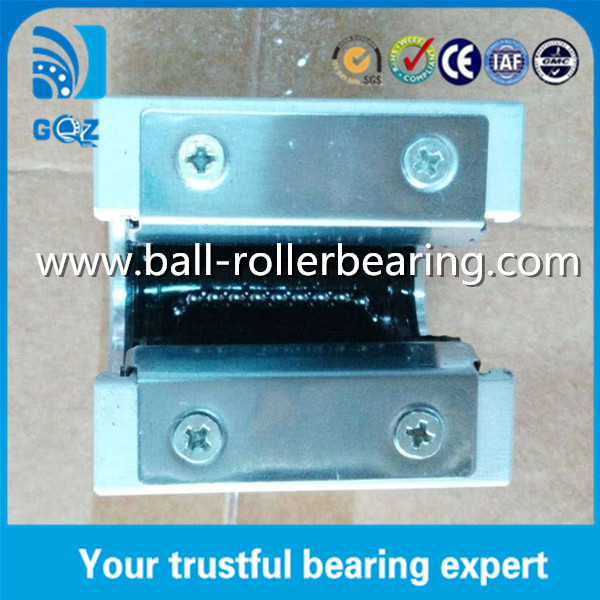

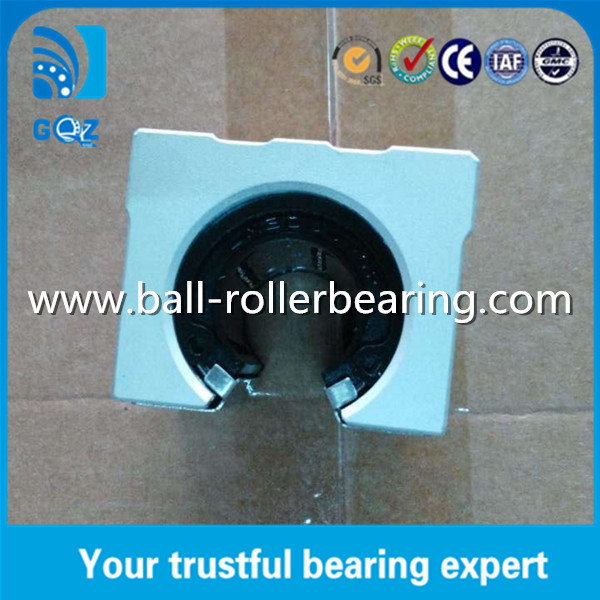

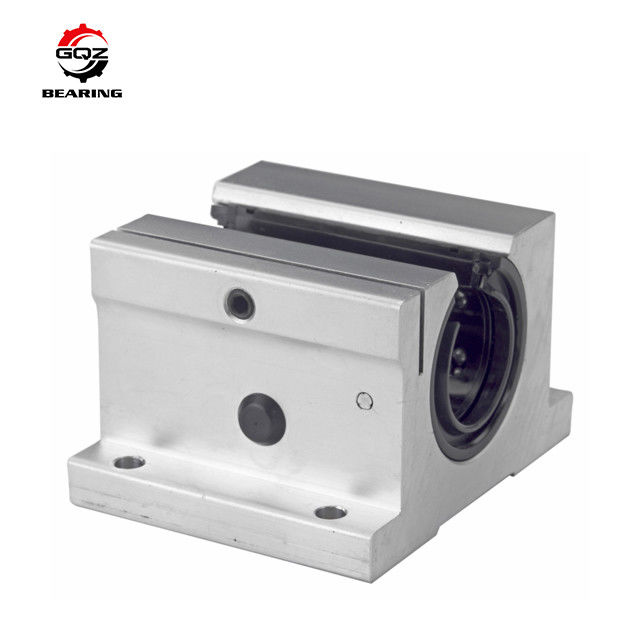

3صورة:
4نحن أيضا نقدم العوارض SBR التالية:
| النموذج | البعد ((ملم) | شجيرة الزحف | |||||||||||
| h | E | W | (ل) | F | H1 | θ | ب | ج | S | L1 | T | لا، لا، لا. | |
| SBR10UU | 15 | 18 | 36 | 32 | 24 | 6 | 80 درجة | 25 | 20 | M5 | 10 | 7 | LM10UUOP |
| SBR13UU | 17 | 20 | 40 | 39 | 27.6 | 8.5 | 80 درجة | 28 | 28 | M5 | 10 | 8 | LM13UUOP |
| SBR16UU | 20 | 22.5 | 45 | 45 | 33 | 10 | 80 درجة | 32 | 30 | M5 | 12 | 9 | LM16UUOP |
| SBR20UU | 23 | 24 | 48 | 50 | 39 | 10 | 60 درجة | 35 | 35 | M6 | 12 | 11 | LM20UUOP |
| SBR25UU | 27 | 30 | 60 | 65 | 47 | 11.5 | 50 درجة | 40 | 40 | M6 | 12 | 14 | LM25UUOP |
| SBR30UU | 33 | 35 | 70 | 70 | 56 | 14 | 50 درجة | 50 | 50 | M8 | 18 | 15 | LM30UUOP |
| SBR35UU | 37 | 40 | 80 | 80 | 63 | 16 | 50 درجة | 55 | 55 | M8 | 18 | 18 | LM35UUOP |
| SBR40UU | 42 | 45 | 90 | 90 | 72 | 19 | 50 درجة | 65 | 65 | M10 | 20 | 20 | LM40UUOP |
| SBR50UU | 53 | 60 | 120 | 110 | 92 | 23 | 50 درجة | 94 | 80 | M10 | 20 | 25 | LM50UUOP |
| SBR16LUU | 20 | 22.5 | 45 | 85 | 33 | 10 | 80 درجة | 32 | 60 | M5 | 12 | 9 | LM16LUUOP |
| SBR20LUU | 23 | 24 | 48 | 96 | 39 | 10 | 60 درجة | 35 | 70 | M6 | 12 | 11 | LM20LUUOP |
| SBR25LUU | 27 | 30 | 60 | 130 | 47 | 11.5 | 50 درجة | 40 | 100 | M6 | 12 | 14 | LM25LUUOP |
| SBR30LUU | 33 | 35 | 70 | 140 | 56 | 14 | 50 درجة | 50 | 110 | M8 | 18 | 15 | LM30LUUOP |
| SBR40LUU | 42 | 45 | 90 | 175 | 72 | 19 | 50 درجة | 65 | 180 | M10 | 20 | 20 | LM40LUUOP |
إذا كان لديك أي استفسار، يرجى الاتصال بنا!
