أداة آلة باستخدام المسمار تركيب YRT120 محوري شعاعي طاولة الدوران
1المواصفات:
• تتكون محامل الطاولة الدوارة YRT من غسالة الدفع / محفظة شعاعية ، غسالة الدفع / عمود شعاعي ، غسالة الدفع ،اثنين من مجموعات أدوات الدوار المحورية والقفص ومجموعة من أدوات الدوار الأسطوانية الشعاعية. غسالة المقصورة و غسالة العمود لديها مسافة متساوية من المسمار
• هذه المحامل لديها حمولة محورية وشعاعية عالية، وصلابة إمالة عالية ودقة عالية.
• التطبيقات: تستخدم بشكل رئيسي على آلات الأدوات، والآلات عالية الدقة من الطاولة الدورية أو مجموعة فرعية، والشوك، وأدوات القياس ومعدات الاختبار وطاولة الدوران.
• القطر الخارجي: يتراوح من 126 ملم إلى 1300 ملم
2الميزة:
(1) اتجاه مزدوج
(2) لتركيب المسامير
(3) جودة جيدة
(4) سعر تنافسي
(5) تسليم سريع
(6) ضمان الجودة لمدة سنة واحدة
(7) تركيب سهل

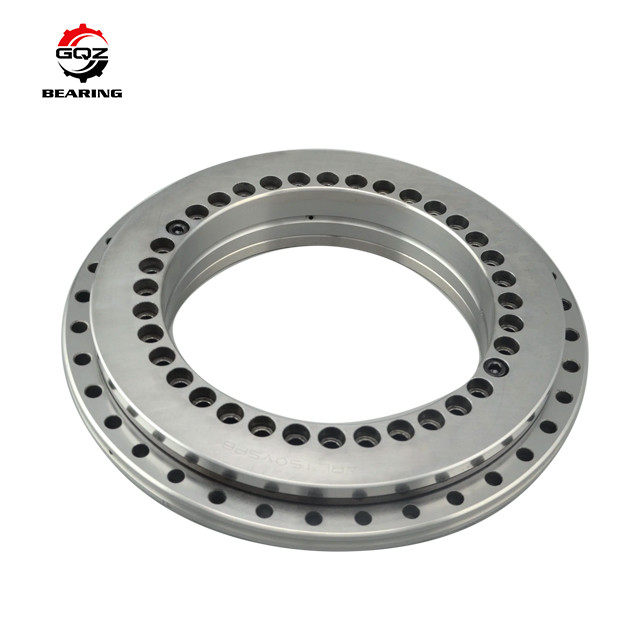

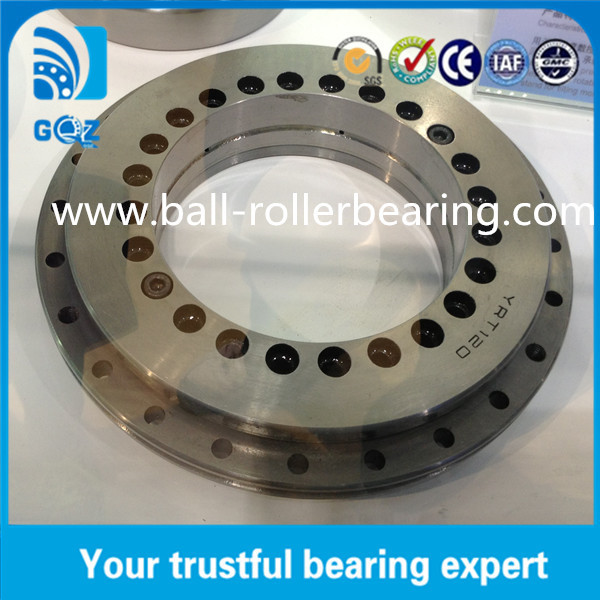

3صورة:
4نحن نقدم أيضاً محامل الحلقات المتحركة التالية:
| نوع المحامل | أبعاد الحدود (ملم) | أسنان العدادات | ||||||||||||
| غير مضاف | المعدات الخارجية | معدات داخلية | د | د | هـ | D1 | d1 | و | n | n1 | H1 | h | ب | م |
| 010.20.250 | 011.20.250 | 330 | 170 | 60 | 298 | 202 | 16 | 18 | 2 | 50 | 10 | 40 | 4 | |
| 010.20.280 | 011.20.280 | 360 | 200 | 60 | 328 | 232 | 16 | 18 | 2 | 50 | 10 | 40 | 4 | |
| 010.25.315 | 011.25.315 | 013.25.315 | 408 | 222 | 70 | 372 | 258 | 18 | 20 | 2 | 60 | 10 | 50 | 5 |
| 010.25.355 | 011.25.355 | 013.25.355 | 448 | 262 | 70 | 412 | 298 | 18 | 20 | 2 | 60 | 10 | 50 | 5 |
| 010.25.400 | 011.25.400 | 013.25.400 | 493 | 307 | 70 | 457 | 343 | 18 | 24 | 2 | 60 | 10 | 50 | 6 |
| 010.25.450 | 011.25.450 | 013.25.450 | 543 | 357 | 70 | 507 | 393 | 18 | 24 | 2 | 60 | 10 | 50 | 6 |
| 010.30.500 | 011.30.500 | 013.30.500 | 602 | 398 | 80 | 566 | 434 | 18 | 20 | 4 | 70 | 10 | 60 | 5 |
| 012.30.500 | 014.30.500 | 602 | 398 | 80 | 566 | 434 | 18 | 20 | 4 | 70 | 10 | 60 | 6 | |
| 010.30.560 | 011.30.560 | 013.30.560 | 662 | 458 | 80 | 626 | 494 | 18 | 20 | 4 | 70 | 10 | 60 | 5 |
| 012.30.560 | 014.30.560 | 662 | 458 | 80 | 626 | 494 | 18 | 20 | 4 | 70 | 10 | 60 | 6 | |
| 010.30.630 | 011.30.630 | 013.30.630 | 732 | 528 | 80 | 696 | 564 | 18 | 24 | 4 | 70 | 10 | 60 | 6 |
| 012.30.630 | 014.30.630 | 732 | 528 | 80 | 696 | 564 | 18 | 24 | 4 | 70 | 10 | 60 | 8 | |
| 010.30.710 | 011.30.710 | 013.30.710 | 812 | 608 | 80 | 776 | 644 | 18 | 24 | 4 | 70 | 10 | 60 | 6 |
| 012.30.710 | 014.30.710 | 812 | 608 | 80 | 776 | 64 | 18 | 24 | 4 | 70 | 10 | 60 | 8 | |
| 010.40.800 | 011.40.800 | 013.40.800 | 922 | 678 | 100 | 878 | 722 | 22 | 30 | 6 | 90 | 10 | 80 | 8 |
| 012.40.800 | 014.40.800 | 922 | 678 | 100 | 878 | 722 | 22 | 30 | 6 | 90 | 10 | 80 | 10 | |
| 010.40.900 | 011.40.900 | 013.40.900 | 1022 | 778 | 100 | 978 | 822 | 22 | 30 | 6 | 90 | 10 | 80 | 8 |
| 012.40.900 | 014.40.900 | 1022 | 778 | 100 | 978 | 822 | 22 | 30 | 6 | 90 | 10 | 80 | 10 | |
| 010.40.1000 | 011.40.1000 | 013.40.1000 | 1122 | 878 | 100 | 1078 | 922 | 22 | 36 | 6 | 90 | 10 | 80 | 10 |
| 012.40.1000 | 014.40.1000 | 1122 | 878 | 100 | 1078 | 922 | 22 | 36 | 6 | 90 | 10 | 80 | 12 | |
| 010.40.1120 | 011.40.1120 | 013.40.1120 | 1242 | 998 | 100 | 1198 | 1042 | 22 | 36 | 6 | 90 | 10 | 80 | 10 |
| 012.40.1120 | 014.40.1120 | 1242 | 998 | 100 | 1198 | 1042 | 22 | 36 | 6 | 90 | 10 | 80 | 12 | |
| 010.45.1250 | 011.45.1250 | 013.45.1250 | 1390 | 1110 | 110 | 1337 | 1163 | 26 | 40 | 5 | 100 | 10 | 90 | 12 |
| 012.45.1250 | 014.45.1250 | 1390 | 1110 | 110 | 1337 | 1163 | 26 | 40 | 5 | 100 | 10 | 90 | 14 | |
| 010.45.1400 | 011.45.1400 | 013.45.1400 | 1540 | 1260 | 110 | 1487 | 1313 | 26 | 40 | 5 | 100 | 10 | 90 | 12 |
| 012.45.1400 | 014.45.1400 | 1540 | 1260 | 110 | 1487 | 1313 | 26 | 40 | 5 | 100 | 10 | 90 | 14 | |
| 010.45.1600 | 011.45.1600 | 013.45.1600 | 1740 | 1460 | 110 | 1687 | 1513 | 26 | 45 | 5 | 100 | 10 | 90 | 14 |
| 012.45.1600 | 014.45.1600 | 1740 | 1460 | 110 | 1687 | 1513 | 26 | 45 | 5 | 100 | 10 | 90 | 16 | |
