زاوية الاتصال 60 درجة INA طاولة دوارة محمول ZKLDF100 محوري زاوية الاتصال حزمة الكرة
1المواصفات:
• تتكون محامل الطاولة الدوارة ZKLDF من مغسلة محرك / محرك محرك محرك محرك / محرك محرك محركاثنين من مجموعات أدوات الدوار المحورية والقفص ومجموعة من أدوات الدوار الأسطوانية الشعاعية. غسالة المنزل و غسالة العمود لديها مسافة متساوية من المسمار.
• هذه المحامل لديها حمولة محورية وشعاعية عالية، وتصلب إمالة عالية ودقة عالية.
• التطبيقات: تستخدم بشكل رئيسي على آلات الأدوات، والآلات عالية الدقة من الطاولة الدورية أو مجموعة فرعية، والشوك، وأدوات القياس ومعدات الاختبار وطاولة الدوران.
• القطر الخارجي: يتراوح من 100 ملم إلى 460 ملم
2الميزة:
(1) زاوية الاتصال 60 درجة
(2) الحلقة الخارجية والحلقة الداخلية مناسبة لتركيب الاطار
(3) حلقة داخلية منقسمة مع فجوة محددة لمطابقة الحمل المسبق
(4) سرعات الحد العالية
(5) تزيين الزيت أو الدهون

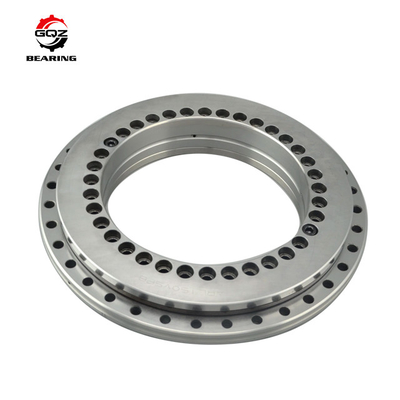

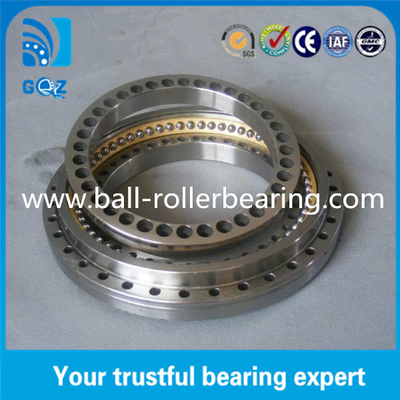

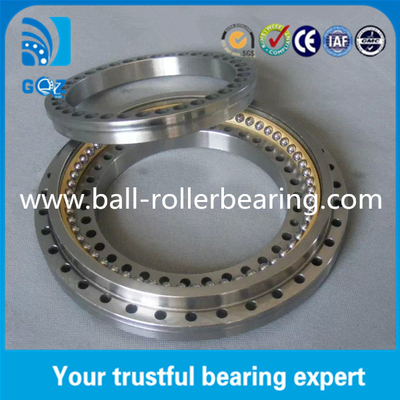

3صورة:
4نحن نقدم أيضاً محامل الحلقات المتحركة التالية:
| نوع المحامل | أبعاد الحدود (ملم) | أسنان العدادات | ||||||||||||
| غير مضاف | المعدات الخارجية | معدات داخلية | د | د | هـ | D1 | d1 | و | n | n1 | H1 | h | ب | م |
| 010.20.250 | 011.20.250 | 330 | 170 | 60 | 298 | 202 | 16 | 18 | 2 | 50 | 10 | 40 | 4 | |
| 010.20.280 | 011.20.280 | 360 | 200 | 60 | 328 | 232 | 16 | 18 | 2 | 50 | 10 | 40 | 4 | |
| 010.25.315 | 011.25.315 | 013.25.315 | 408 | 222 | 70 | 372 | 258 | 18 | 20 | 2 | 60 | 10 | 50 | 5 |
| 010.25.355 | 011.25.355 | 013.25.355 | 448 | 262 | 70 | 412 | 298 | 18 | 20 | 2 | 60 | 10 | 50 | 5 |
| 010.25.400 | 011.25.400 | 013.25.400 | 493 | 307 | 70 | 457 | 343 | 18 | 24 | 2 | 60 | 10 | 50 | 6 |
| 010.25.450 | 011.25.450 | 013.25.450 | 543 | 357 | 70 | 507 | 393 | 18 | 24 | 2 | 60 | 10 | 50 | 6 |
| 010.30.500 | 011.30.500 | 013.30.500 | 602 | 398 | 80 | 566 | 434 | 18 | 20 | 4 | 70 | 10 | 60 | 5 |
| 012.30.500 | 014.30.500 | 602 | 398 | 80 | 566 | 434 | 18 | 20 | 4 | 70 | 10 | 60 | 6 | |
| 010.30.560 | 011.30.560 | 013.30.560 | 662 | 458 | 80 | 626 | 494 | 18 | 20 | 4 | 70 | 10 | 60 | 5 |
| 012.30.560 | 014.30.560 | 662 | 458 | 80 | 626 | 494 | 18 | 20 | 4 | 70 | 10 | 60 | 6 | |
| 010.30.630 | 011.30.630 | 013.30.630 | 732 | 528 | 80 | 696 | 564 | 18 | 24 | 4 | 70 | 10 | 60 | 6 |
| 012.30.630 | 014.30.630 | 732 | 528 | 80 | 696 | 564 | 18 | 24 | 4 | 70 | 10 | 60 | 8 | |
| 010.30.710 | 011.30.710 | 013.30.710 | 812 | 608 | 80 | 776 | 644 | 18 | 24 | 4 | 70 | 10 | 60 | 6 |
| 012.30.710 | 014.30.710 | 812 | 608 | 80 | 776 | 64 | 18 | 24 | 4 | 70 | 10 | 60 | 8 | |
| 010.40.800 | 011.40.800 | 013.40.800 | 922 | 678 | 100 | 878 | 722 | 22 | 30 | 6 | 90 | 10 | 80 | 8 |
| 012.40.800 | 014.40.800 | 922 | 678 | 100 | 878 | 722 | 22 | 30 | 6 | 90 | 10 | 80 | 10 | |
| 010.40.900 | 011.40.900 | 013.40.900 | 1022 | 778 | 100 | 978 | 822 | 22 | 30 | 6 | 90 | 10 | 80 | 8 |
| 012.40.900 | 014.40.900 | 1022 | 778 | 100 | 978 | 822 | 22 | 30 | 6 | 90 | 10 | 80 | 10 | |
| 010.40.1000 | 011.40.1000 | 013.40.1000 | 1122 | 878 | 100 | 1078 | 922 | 22 | 36 | 6 | 90 | 10 | 80 | 10 |
| 012.40.1000 | 014.40.1000 | 1122 | 878 | 100 | 1078 | 922 | 22 | 36 | 6 | 90 | 10 | 80 | 12 | |
| 010.40.1120 | 011.40.1120 | 013.40.1120 | 1242 | 998 | 100 | 1198 | 1042 | 22 | 36 | 6 | 90 | 10 | 80 | 10 |
| 012.40.1120 | 014.40.1120 | 1242 | 998 | 100 | 1198 | 1042 | 22 | 36 | 6 | 90 | 10 | 80 | 12 | |
| 010.45.1250 | 011.45.1250 | 013.45.1250 | 1390 | 1110 | 110 | 1337 | 1163 | 26 | 40 | 5 | 100 | 10 | 90 | 12 |
| 012.45.1250 | 014.45.1250 | 1390 | 1110 | 110 | 1337 | 1163 | 26 | 40 | 5 | 100 | 10 | 90 | 14 | |
| 010.45.1400 | 011.45.1400 | 013.45.1400 | 1540 | 1260 | 110 | 1487 | 1313 | 26 | 40 | 5 | 100 | 10 | 90 | 12 |
| 012.45.1400 | 014.45.1400 | 1540 | 1260 | 110 | 1487 | 1313 | 26 | 40 | 5 | 100 | 10 | 90 | 14 | |
| 010.45.1600 | 011.45.1600 | 013.45.1600 | 1740 | 1460 | 110 | 1687 | 1513 | 26 | 45 | 5 | 100 | 10 | 90 | 14 |
| 012.45.1600 | 014.45.1600 | 1740 | 1460 | 110 | 1687 | 1513 | 26 | 45 | 5 | 100 | 10 | 90 | 16 | |
معلومات الشركة:
الأسئلة الشائعة
كيف يتم تزيين العوارض المتحركة؟
يمكن تزيين أسطوانات التشنج من خلال نظام تزيين مركزي أو يدويًا. يستخدم الشحوم بشكل شائع لأنها يمكن أن توفر تزيينًا طويل الأمد وحماية من التآكل.بعض المحامل يمكن أن تكون أيضاً مُزّقة بالزيتخاصة في التطبيقات عالية السرعة أو درجة الحرارة العالية.
ما هي ممارسات الصيانة التي يجب اتباعها بالنسبة إلى محامل المراوغة؟
يجب أن تتضمن الصيانة المنتظمة للمحامل المتحركة:
• التشحيم في فترات زمنية محددة
•فحص التآكل أو التآكل أو التلف
• التحقق من التشغيل السليم والمواءمة
• مراقبة الضوضاء أو الاهتزاز غير العادي
• التأكد من أن الأختام سليمة وفعالة
كيف يمكن للمرء تشخيص مشاكل مع محامل المراوغة؟
يمكن أن تشمل المشاكل الشائعة مع أسطوانات التزلج ارتداءً وخلل في التوجيه والتلوث. غالبًا ما يتضمن التشخيص:
•فحص بصري للأضرار المادية
• الاستماع إلى أصوات غير طبيعية أثناء التشغيل
•التحقق من وجود اللعب أو الحركة المفرطة
• مراقبة درجات الحرارة لتحديد علامات الإفراط في الحرارة
