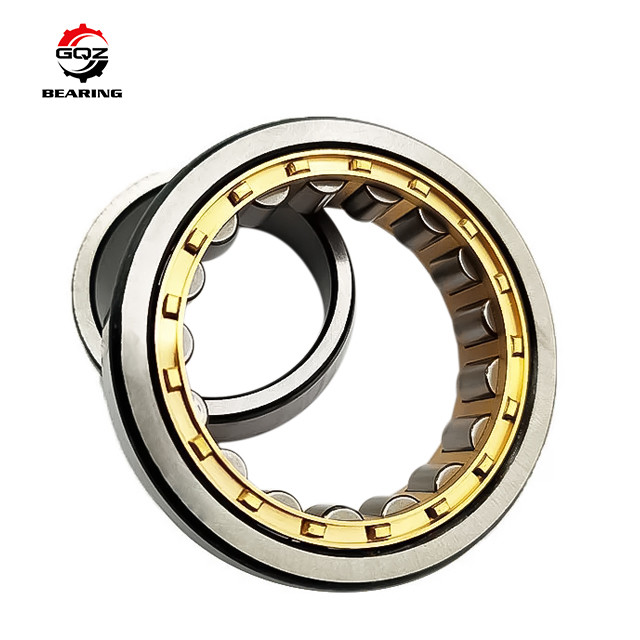

NU303E أسطوانة أوتار منخفضة الأنف C0 C2 C3 C4 C5
1.حمالة لولبية أسطوانية المواصفات :
| نوع المحامل | حمالة لولبية أسطوانية |
| نموذج المحامل | NU303E |
| العلامة التجارية | الـ FAG / GQZ / AAA |
| الحجم (ملم) | 17*47*14 |
| الـ MOQ | 1 قطعة |
| الأسهم | كفى |
| التشحيم | النفط |
| التطبيق | السيارات، طاحونة، التعدين، المعادن |
2. تصميم المنتج:
تصميم N
المسار الداخلي مع اثنين من الفلنجات الموحدة ، في حين أن المسار الخارجي بدون فلانج. يمكن تحمل الانتقال المحوري للمحور إلى كتلة المحامل عن طريق المحامل من اتجاهين. وبالتالي ، فإن المحاور يمكن أن تتحرك في نفس الوقت.هذه المحامل تستخدم عادة كحاملات نهاية غير موضعية.
التصميم الوطني
يحتوي المسار الخارجي من محامل التصميم NU على اثنين من الفلنجات الموحدة ، في حين أن المسار الداخلي بدون فلانج. يمكن تحويل تحرك المحور إلى كتلة المحامل عن طريق المحامل من اتجاهين. وبالتالي ، يمكن تحويل محور المحامل إلى محامل من اتجاهين.هذه المحامل تستخدم عادة كحاملات نهاية غير موضعيةبسبب سبب التصنيع والصيانة، اثنين من الاطارات من المسار الخارجي من التصميم NU أسطوانات كبيرة أظهرت على الرسم ربما ليس واحدا، ولكن مع حلقات الاطارات فضفاضة لتناسب.
تصميم NJ
يحتوي المسار الخارجي على فليانج واحد ، ويتمتع المسار الداخلي أيضًا بفليانج واحد. وبالتالي ، فإن هذه المحامل مناسبة للتوجه المحوري للمحاور من اتجاه واحد.
تصميم NUP
خارج المسار لديها اثنين من الفلنجات الوحدة، في حين أن المسار الداخلي مع واحد الفلنجة الوحدة وواحد الفلنجة غير الوحدة في شكل حلقات الفلنجات الملائمة فضفاضة. يمكن استخدام هذه المحامل كمحامل نهاية الموقف,وهذا يعني أنه يمكن أن يقدم التوجه المحوري للمحاور من اتجاهين.
3.المنتجات الرئيسية:
1محامل أزرق
2محامل كرة خروط عميق
3محامل أسطواني
3. محامل عجلات كروية
4. محمل خطي
5محامل كتلة الوسادة
6 OEM كل خيط من العلامة التجارية الشهيرة
7محامل غير قياسي
4 - الشحن:
1) أقل من 45 كيلوغراماً، سنرسلها بالبريد السريع.
2) ما بين 45 - 200 كيلوغرام، سنرسل عن طريق النقل الجوي. (أسرع وأكثر أمانا، ولكن مكلفة)
3) أكثر من 200 كيلوغرام، سوف نرسل عن طريق البحر. (الأرخص، ولكن طويلا)
5التطبيق:
تستخدم بشكل رئيسي في المحركات الكبيرة والمتوسطة الحجم ، والقارات ، والدوامة ، والاحتراق الداخلي
المحركات والمولدات وتوربينات الغازات والجهاز المقلص والطاحونة والشاشة الاهتزازية وآلات نقل الرفع الخ
لدينا ما يكفي من المخزون ، التالي هو منتجاتنا في المخزون.
| دالتعيينات | المواصفات القديمة | الأبعاد الرئيسية (ملم) | السرعة المسموح بها (rpm) | الوزن ((كجم) | ||||
| د | د | ب | (فيو) | الدهون | النفط | |||
| 303 E | 32303 E | 17 | 47 | 14 | 24.2 | 14000 | 17000 | 0.12 |
| المادة 304 E | 32304 E | 20 | 52 | 15 | 27.5 | 12000 | 15000 | 0.15 |
| المادة 304 | 32304 | 20 | 52 | 15 | 28.5 | 12000 | 15000 | 0.15 |
| المادة 305 E | 32305 E | 25 | 62 | 17 | 34 | 9500 | 12000 | 0.24 |
| 305 | 32305 | 25 | 62 | 17 | 35 | 9500 | 12000 | 0.24 |
| المادة 306 E | 32306 E | 30 | 72 | 19 | 40.5 | 9000 | 11000 | 0.36 |
| 306 | 32306 | 30 | 72 | 19 | 42 | 9000 | 11000 | 0.36 |
| المادة 307 E | 32307 E | 35 | 80 | 21 | 46.2 | 8000 | 9500 | 0.48 |
| 307 | 32307 | 35 | 80 | 21 | 46.2 | 8000 | 9500 | 0.48 |
| 308 E | 32308 E | 40 | 90 | 23 | 52 | 6700 | 8000 | 0.65 |
| 308 | 32308 | 40 | 90 | 23 | 53.5 | 6700 | 8000 | 0.65 |
| 309 E | 32309 E | 45 | 100 | 25 | 58.5 | 6300 | 7500 | 0.9 |
| 309 | 32309 | 45 | 100 | 25 | 58.5 | 6300 | 7500 | 0.9 |
| المادة 310 E | 32310 E | 50 | 110 | 27 | 65 | 5000 | 6000 | 1.15 |
| المادة 310 | 32310 | 50 | 110 | 27 | 65 | 5000 | 6000 | 1.15 |
| المادة 311 E | 32311 E | 55 | 120 | 29 | 70.5 | 4800 | 5600 | 1.45 |
| المادة 311 | 32311 | 55 | 120 | 29 | 70.5 | 4800 | 5600 | 1.45 |
| المجموعة الوطنية 312 | 32312 E | 60 | 130 | 31 | 77 | 4300 | 5000 | 1.8 |
| المادة 312 | 32312 | 60 | 130 | 31 | 77 | 4300 | 5000 | 1.8 |
| المادة 313 E | 32313 E | 65 | 140 | 33 | 82.5 | 4000 | 4800 | 2.25 |
| 313 | 32313 | 65 | 140 | 33 | 83.5 | 4000 | 4800 | 2.25 |
| المادة 2214 E | 32314 E | 70 | 150 | 35 | 89 | 3600 | 4300 | 2.75 |
| المجموعة 2214 | 32314 | 70 | 150 | 35 | 90 | 3600 | 4300 | 2.75 |
| المادة 315 E | 32315 E | 75 | 160 | 37 | 95 | 3400 | 4000 | 3.3 |
| 315 | 32315 | 75 | 160 | 37 | 95.5 | 3400 | 4000 | 3.3 |
| المادة 316 E | 32316 E | 80 | 170 | 39 | 101 | 3200 | 3800 | 3.95 |
| 316 | 32316 | 80 | 170 | 39 | 108 | 3200 | 3800 | 3.95 |
| المادة 2304 | 32604 E | 20 | 52 | 21 | 27.5 | 11000 | 14000 | 0.21 |
| المجموعة 2304 | 32604 | 20 | 52 | 21 | 28.5 | 11000 | 14000 | 0.21 |
| المجموعة الوطنية 2305 | 32605 E | 25 | 62 | 24 | 34 | 9000 | 11000 | 0.35 |
| المادة 2305 | 32605 | 25 | 62 | 24 | 35 | 9000 | 11000 | 0.35 |
| المادة 2306 E | 32606 E | 30 | 72 | 27 | 40.5 | 8000 | 9500 | 0.53 |
| المجموعة: 2306 | 32606 | 30 | 72 | 27 | 42 | 8000 | 9500 | 0.53 |
| المادة 2307 E | 32607 E | 35 | 80 | 31 | 46.2 | 7000 | 8500 | 0.72 |
بالإضافة إلى ذلك، لدينا أيضاً بعض الأسطوانات المُباعة، التفاصيل كما يلي:
| النموذج | هوية: | مبالغ زائدة | T(B) : |
| 01B800GR | 200ملم | 311.15ملم | 109ملم |
| 01B800EX | 200ملم | 311.15ملم | 109ملم |
| 203NPPB | 17ملم | 40ملم | 12ملم |
| UE205 | 25ملم | 52ملم | 31.5ملم |
| MUC212 | 60ملم | 110ملم | 22ملم |
| NC205 | 25ملم | 52ملم | 15ملم |
| D-232-156 | 160ملم | 290ملم | 247.65ملم |
| F-16882 | 25ملم | 36ملم | 55ملم |
| F-201429 | 20ملم | 37ملم | 26ملم |
| F-53673 | 50ملم | 65ملم | 25ملم |
| F-55648 | 22ملم | 28ملم | 10 ملم |
| F-58442 | 21.168ملم | 30.694ملم | 16ملم |
| F-58549 | 70ملم | 78ملم | 38.8ملم |
| F-225886 | 28ملم | 68ملم | 18ملم |
| F-232349 | 24.1ملم | 49ملم | 17.7ملم |
| F-208099.RNN | 40ملم | 57.5ملم | 34ملم |
| F-24303 | 20ملم | 37ملم | 23ملم |
| إف 279913 | 17ملم | 38ملم | 24.6ملم |
| F-208364 | 35ملم | 55ملم | 30ملم |
| F-29260 | 25ملم | 33ملم | 26ملم |
| F-34849 | 130ملم | 200ملم | 84ملم |
| F-59243 | 300ملم | 420ملم | 73ملم |
| F-80318 | 60ملم | 68ملم | 40ملم |
| F-80322 | 150ملم | 320ملم | 108ملم |
| F-58659 | 63.66ملم | 71.67ملم | 39ملم |
| (ف-89966)2 | 12ملم | 26ملم | 31.5ملم |
| F-90309 | 42ملم | 72ملم | 18ملم |
| F-90525 | 300ملم | 420ملم | 73ملم |
| F-90591 | 300ملم | 420ملم | 73ملم |
| LZ3224 | 19ملم | 32ملم | 23ملم |
| CPM2466 | 50ملم | 72.05ملم | 37ملم |
| CPM2518 | 50ملم | 72.33ملم | 39ملم |
| CPM2590 | 50ملم | 69.67ملم | 42.5ملم |
| CPM2593 | 55ملم | 77.07ملم | 41ملم |
| CPM2610 | 80ملم | 112.75ملم | 60ملم |
| CPM2620 | 55ملم | 94.76ملم | 100ملم |
| CPM2645 | 50ملم | 72ملم | 31ملم |
| CPM2656 | 65ملم | 89.8ملم | 48ملم |
| CPM2698 | 55ملم | 76.94ملم | 40ملم |
| 567079B | 36ملم | 54.3ملم | 22ملم |
| CPM2492 | 50ملم | 69.67ملم | 32ملم |
| CPM2509-2685 | 55ملم | 83.54ملم | 47ملم |
| إف 279913 | 17ملم | 38ملم | 24.6ملم |
| F-29260 | 25ملم | 33ملم | 26ملم |
| (إف-29816)1 | 300ملم | 420ملم | 73ملم |
| إف 542931 | 10 ملم | 24ملم | 26ملم |
