Z1V1 90366-30067 محملات الدوار المسمارية المغلقة C4 Koyo STA3072 NSK KOYO محملات الدوار المسمارية STA3072
وصف كيو عجلة مخفيةمحامل:
تحتوي محملات الدوار المسمارية الكويو على كوب و مخروط هناك جزأين.كأسهو الحلقة الخارجية، المخروطتتكون من الأدوات، القفص، الحلقة الداخلية.يتم تركيبها بشكل منفصل عن الحلقة الخارجية.
1) محامل الدوار المتقوسة قابلة للفصل ولها المكونات التالية: الحلقة الخارجية ، الحلقة الداخلية ، ومجموعة الدوار (التي تحتوي على الدوارات والقفص).
2) الحلقة الداخلية غير القابلة للفصل والمركبة الرولية تسمى المخروط ، والحلقة الخارجية تسمى الكأس.يتم تحديد الفراغ الداخلي أثناء التثبيت من خلال الموقف المحوري للمخروط بالنسبة للكوب.
3) تحتوي محملات الدوار المتقوسة على كوب و مخروط هناك جزأين. الكوب هو الحلقة الخارجية، المخروط يتكون من الدوارات، القفص، الحلقة الداخلية.ويمكن تركيب الحلقة الداخلية مع الألواح والقفص بشكل منفصل من الحلقة الخارجية.
4) عادة ما تستخدم محامل الدوار الشائكة لدعم الحمل المشترك الذي يتكون أساسا من الحمل الشعاعي. تعتمد القدرة على تحمل الحمل المحوري على زاوية اتصال مسار الحلقات الخارجية.كلما زادت زاوية الاتصال، كلما كانت القدرة أقوى
المواصفات الخاصة بمحامل الدوار المسمارية STA3072:
الاسم: محامل عجلات معقّد بوصة
الأبعاد: 30 × 72 × 24 ملم
النموذج:STA3072
وزن:0.44 كجم
اسم العلامة التجارية:
مكان المنشأ: اليابان
تطبيقات الكوكومحامل عجلات مخروط:
| اسم سيارة العلامة التجارية | رقم الجزء الأصلي | تعيين الحامل | مصنع المحامل | حجم المحامل |
| لـ (تويوتا) | 90365-40001 | RNU 080821 | كيو | 40X75X21 |
| لـ (تويوتا) | 90365-40002 | الوزارة الوطنية 308 | كيو | 40x90x23 |
| لـ (تويوتا) | 90365-47013 | RNU 0727 | كيو | 47،2X70،62X27 |
| لـ (تويوتا) | 90366-23001 | ST2358 | كيو | 23X58X17 |
| لـ (تويوتا) | 90366-25003 | 25KW01 | NSK | 25X47X15 |
| لـ (تويوتا) | 90366-27001 | ST2749 | كيو | 27X49X15 |
| لـ (تويوتا) | 90366-28002 | 28KC692 | (ناشي) | 28X69X21،5 |
| لـ (تويوتا) | 90366-28007 | 28KC695 | (ناشي) | 28X69X25 |
| لـ (تويوتا) | 90366-29001 | STB2951 | كيو | 29X50،5X16،5 |
| لـ (تويوتا) | 90366-30001 | 32006JR | كيو | 30X55X17 |
| لـ (تويوتا) | 90366-30008 | 30306JRYA | كيو | 30X72X20،75 |
| لـ (تويوتا) | 90366-30011 | 30306DJYR | كيو | 30X72X20،75 |
| لـ (تويوتا) | 90366-30022 | TRA 0607RYR | كيو | 30X72X21 |
| لـ (تويوتا) | 90366-30025 | TR 0607 J1LFT | كيو | 30X72X24 |
| لـ (تويوتا) | 90366-30038 | 30306DJR-1 | كيو | 30X72X21 |
| لـ (تويوتا) | 90366-30055 | ST3072C | كيو | 30X72X21 |
| لـ (تويوتا) | 90366-30067 | STA3072 | كيو | 30X72X24 |
| لـ (تويوتا) | 90366-30067 | TR 0607 J1LFT | كيو | 30X72X24 |
| لـ (تويوتا) | 90366-30078 | TRA 0607 RYR | كيو | 30X72X21 |
| لـ (تويوتا) | 90366-32025 | 32KB743 | (ناشي) | 32X74X23،5 |
| لـ (تويوتا) | 90366-33002 | ST3368-1-N | كيو | 33X68X19،5 |
| لـ (تويوتا) | 90366-35011 | TR 070902/354A | كيو | 35X85X22 |
1)آلات معالجة المواد:آلات التعدين،آلات النسيج،آلات رفع،آلات الزراعة:
الجرارات، آلات الحصاد، الخ
2)آلات التعدين الثقيلة: الآلات المعدنية ،آلات التعدين ،آلات الرفع ،آلات التحميل والتفريغ ، المركبات الصناعية ،آلات الأسمنت ،الخ.
3)آلات البناء: الرافعات الشوكية، آلة تحريك الأرض، آلة الضغط، آلة الخرسانة، الخ.
4)آلات البتروكيماويات العامة: آلات حفر النفط،آلات تكرير النفط،آلات الكيميائية،ضاغطات الغاز،آلات الورق،آلات الطباعة،الخ.
5) آلات الأدوات: آلات التصنيع، آلات الصهارة، آلات تصنيع الخشب، الخ.
السيارات: الشاحنات، الطرق، الحافلات، السيارات، السيارات المعدلة، الدراجات النارية، الخ

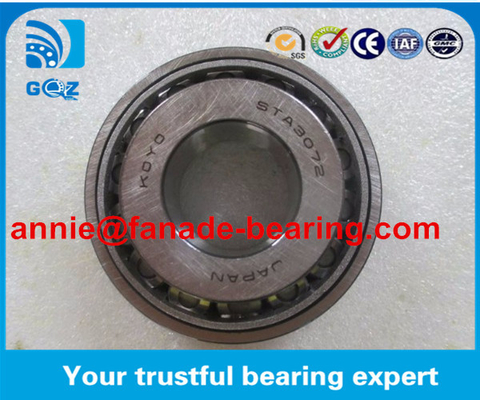

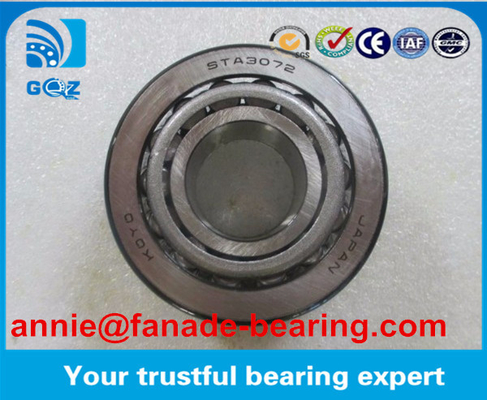

الصور التفصيلية من كويكيو محامل الدوار المسمارية STA3072:
الرسم البياني لقياس حجم حمالات الدولاب المتجعدة:
| نموذج المحامل | الحجم | الوزن | |||
| (ملم) | (بالكيلوغرام) | ||||
| الداخلية - الخارجية | د | د | T | ب | |
| HM124646/HM124618XD | 119.062 | 195.262 | 136.778 | 57.15 | 11.49 |
| HM124646/HM124616XD | 119.062 | 194.874 | 125.254 | 57.15 | |
| M224749/M224710 | 120.65 | 174.625 | 35.72 | 36.512 | 2.68 |
| 48286/48220D | 123.825 | 182.562 | 85.728 | 38.1 | |
| 48290/48220D | 127 | 182.562 | 85.725 | 38.1 | 7.12 |
| NA48290SW/48220D | 127 | 182.562 | 93.66 | 46.83 | 7.73 |
| NA48291/48220DC | 127 | 182.562 | 85.725 | 42.862 | 7.21 |
| 67388/67322D | 127 | 196.85 | 101.6 | 46.038 | 10.7 |
| 95500/95927D | 127 | 63.5 | |||
| HM926747/HM926710D | 127 | 228.6 | 115.888 | 49.428 | 18.8 |
| HM127446/HM127415XD | 131.75 | 207.95 | 146.05 | 57.15 | 11.75 |
| HM127446/HM127415D | 131.75 | 207.962 | 146.305 | 57.15 | |
| 95525/95927CD | 133.35 | 234.95 | 142.875 | 63.5 | 23.6 |
| 95525/95927D | 133.35 | 63.5 | |||
| 74550/74851D | 139.7 | 47.625 | |||
| 74550/74851CD | 139.7 | 215.9 | 106.362 | 47.625 | 12.8 |
| 99550/99102D | 139.7 | 66.675 | |||
| NA48685SW/48620D | 142.875 | 200.025 | 93.665 | 46.833 | 8.39 |
| NA48686/4862CD | 142.875 | 200.025 | 93.665 | 46.833 | 8.37 |
| JB1204P ((HM129848/HM129814XD) | 144.45 | 220.662 | 155.84 | 58.738 | |
| 99575/99102D | 146.05 | 66.675 | |||
| HM231140/HM231110D | 146.05 | 236.538 | 131.762 | 56.642 | 20.6 |
