سعر تنافسي Nsk FH502510 محامل الدوال
الوصف المختصر لحاويات الدوال من إبرة الدفع
محامل الدوار الإبرة هي نوع من محامل الدوار الإبرة مع قفص. فهي صغيرة القيمة وتوفر قدرة حمولة كبيرة وسرعة محدودة عالية.تتكون من الفولاذ المضغوط بدقةيوجّه الدوّارات بدقة. يقدم القفص المُصلب السطحي مقاومة ارتداء وقوة متفوقة.
الخصائص
1التصميم المدمج
2المقاومة للاستعمال والصلبة للغاية
3الاقتصادية
4.سهولة التعامل

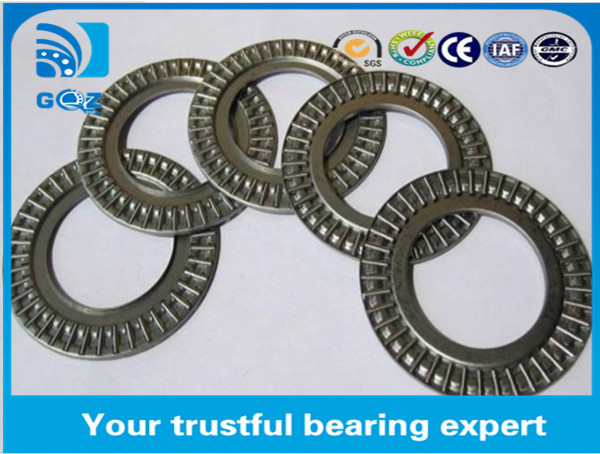

لقطة من محامل أبرة الدفع FH502510
| نموذج المحامل | FH502510 |
| الحجم | 25.6*42.6*3.51ملم |
| معايير الحمل الأساسية | Cr:8650N Cor:41000N |
| معيار الجودة | مروراً بمعيار ISO 9001: 2008 |
| الدقة في المحامل | P0,P6,P5,P4 |
| تاريخ التسليم | البضائع الجاهزة في العادة والأسهم في غضون 3-5 أيام |
أنواع المحامل
بالنسبة لأحزمة بوصة، يتم التعبير عن عدد الأبعاد بأرقام كاملة في وحدات 1/16.أجهزة غسيل المسار متاحة للاستخدام عندما لا يمكن تصلب سطح المسار عن طريق المعالجة الحرارية والطحن إلى النهاية المناسبة.
الجدول 1 شكل المحامل
| الرمز | الوصف |
| FNTA |
مجموعات القفص والعجلات محامل الدوال من الإبرة |
| ZNTA | |
| الـ NTA | |
| إف إيه | |
| سلسلة FG(K) |
النوع المتكامل مع غسالة المسار غسالة مسار السباقات، نوع JK ((مع شراع خارجي) |
| سلسلة FG ((F) |
النوع المتكامل مع غسالة المسار غسالة مسار السباقات نوع JF (مع شراع داخلي) |
| FH |
النوع المتكامل مع غسالة المسار غسالة مسار السباق، نوع JK + نوع JF |
يتم عرض أنواع أجهزة غسل الممرات المستخدمة في مجموعات القفص والعجلات في حاويات العجلات من إبرة الدفع.
Talbe 2 أجهزة غسيل السباقات لأحزمة الدفع في محامل الدوار
| رمز الشكل | الوصف |
|
إف تي ار إيه، إف تي آر بي، إف تي آر سي، إف تي آر دي، FTRE،TRA،TRB،TRC،TRD،TRE، الـ (جي دي يو) جيه دي |
أجهزة غسيل السباقات بدون فليانج |
رقم المواصفات:
كتالوج محامل أدوات الدفع من سلسلة AKX
| قطر العمود | تعيين الحامل | أبعاد البوداري | تصنيف الحمل الأساسي | الحد من السرعة | بيسرينج | |||||
| د | د | د.و | CR ديناميك | كور ستاتيك | النفط | غسالة | محرك القفل | عمود الغسالة | ||
| ملم | ملم | ن | rpm | |||||||
| 4 | AXK0414TN | 4 | 14 | 2 | 4380 | 7500 | 18000 | أس أس 0414 | - | - |
| 5 | AXK0515TN | 5 | 15 | 2 | 4680 | 9100 | 17000 | أس أس 0515 | - | - |
| 6 | AXK0619TN | 6 | 19 | 2 | 6740 | 15400 | 16000 | AS 0619 | - | - |
| 8 | AXK0821TN | 8 | 21 | 2 | 7750 | 19000 | 15000 | AS 0821 | - | - |
| 10 | AXK1024 | 10 | 24 | 2 | 9150 | 24500 | 14000 | أس أس 1024 | - | - |
| 12 | AXK1226 | 12 | 26 | 2 | 9860 | 28600 | 13000 | AS 1226 | - | - |
| 15 | AXK1528 | 15 | 28 | 2 | 11200 | 35500 | 11000 | AS 1528 | GS 811 02 | WS 811 02 |
| 17 | AXK1730 | 17 | 30 | 2 | 11800 | 38600 | 10000 | أيه إس 1730 | GS 811 03 | WS 811 03 |
| 20 | AXK2035 | 20 | 35 | 2 | 12900 | 45600 | 8500 | الصيغة 2035 | GS 811 04 | WS 811 04 |
| 25 | AXK2542 | 25 | 42 | 2 | 13800 | 67800 | 7000 | AS 3542 | GS 811 05 | WS 811 05 |
| 30 | AXK3047 | 30 | 47 | 2 | 15600 | 69500 | 6000 | أيه إس 3047 | GS 811 06 | WS 811 06 |
| 35 | AXK3552 | 35 | 52 | 2 | 16900 | 80100 | 5500 | AS 3552 | GS 811 07 | WS 811 07 |
| 40 | AXK4060 | 40 | 60 | 3 | 27500 | 113500 | 4700 | أس 4060 | GS 811 08 | WS 811 08 |
| 45 | AXK4565 | 45 | 65 | 3 | 29050 | 127600 | 4300 | AS 4565 | GS 811 09 | WS 811 09 |
| 50 | AXK5070 | 50 | 70 | 3 | 31500 | 138000 | 3900 | AS 5070 | GS 811 10 | WS 811 10 |
| 55 | AXK5578 | 55 | 78 | 3 | 37400 | 185000 | 3500 | أس أس 5578 | GS 811 11 | WS 811 11 |
| 60 | AXK6085 | 60 | 85 | 3 | 43900 | 232500 | 3200 | أيه إس 6085 | GS 811 12 | WS 811 12 |
| 65 | AXK6590 | 65 | 90 | 3 | 45800 | 254600 | 3000 | أس أس 6590 | GS 811 13 | WS 811 13 |
| 70 | AXK7095 | 70 | 95 | 4 | 53600 | 254400 | 2900 | AS 7095 | GS 811 14 | WS 811 14 |
| 75 | AXK75100 | 75 | 100 | 4 | 54500 | 264600 | 2700 | أس أس 75100 | GS 811 15 | WS 811 15 |
| 80 | AXK80105 | 80 | 105 | 4 | 55600 | 278500 | 2600 | AS 80105 | GS 811 16 | WS 811 16 |
| 85 | AXK85110 | 85 | 110 | 4 | 57500 | 28800 | 2400 | AS 85110 | GS 811 17 | WS 811 17 |
| 90 | AXK90120 | 90 | 120 | 4 | 72500 | 401000 | 2300 | الصيغة الأمريكية 90120 | GS 811 18 | WS 811 18 |
| 100 | AXK100135 | 100 | 135 | 4 | 90500 | 559500 | 2000 | AS 100135 | GS 811 20 | WS 811 20 |
| 110 | AXK110145 | 110 | 145 | 4 | 96500 | 617500 | 1900 | أس 110145 | GS 811 22 | WS 811 22 |
| 120 | AXK120155 | 120 | 155 | 4 | 101500 | 679600 | 1700 | أس 120155 | GS 811 24 | WS 811 24 |
| 130 | AXK130170 | 130 | 170 | 5 | 132400 | 838900 | 1600 | أس 130170 | GS 811 28 | WS 811 26 |
| 140 | AXK140180 | 140 | 180 | 5 | 137200 | 899600 | 1500 | أس 140180 | GS 811 30 | WS 811 28 |
| 150 | AXK150190 | 150 | 190 | 5 | 142800 | 959000 | 1400 | أس أس 150190 | GS 811 32 | WS 811 30 |
| 160 | AXK160200 | 160 | 200 | 5 | 147600 | 1015000 | 1300 | أساس 160200 | GS 811 32 | WS 811 32 |
