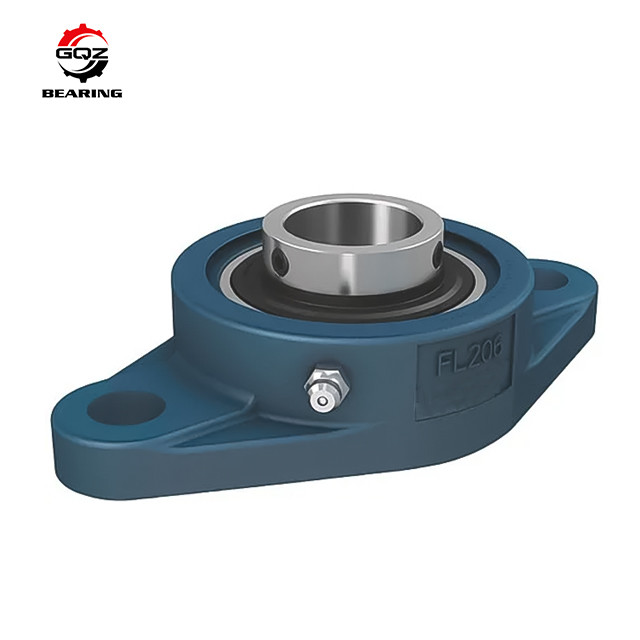

يتم استخدام محامل UCFL للطاولات داخل غطاء محاط بالفلانج عندما تكون سطح تركيب المحامل عمودية على محور العمود. وهي متوفرة عادة في اثنين ، ثلاثة ،أو تشكيلات ذات أربع ثقوبوحدات المحامل الكروية ذات اللفيتين لها شكل الماس أو جناح مع ثقبين للتثبيت. كما هو الحال مع وحدات المحامل ذات اللفيتين الثلاثة، ووحدات المحامل ذات اللفيتين الأربعة وسلسلة فلانجيت الخاصة بنا،وحدات العوارض المزدوجة بالشفرة 2 لديها عوارض يمكن نقلها ومواءمتها لتلبية أفضل للعمود الطويل.
| الوحدات | ملم |
| نوع المحامل | أغطية حديدية |
| معدل الحمل الديناميكي (Cr) | 14,022 |
| معدل الحمل الثابت (Cor) | 7,843 |
| (شفت ديا) | 25.0000 |
| عرض المقصورة (ب) | 68.0000 |
| ثقب تركيب من المركز إلى المركز (هـ) | 99.0000 |
| طول المأوى (أ) | 130.0000 |
| سمك قاعدة السكن (غ) | 13.0000 |
| عرض السباق الداخلي (بي) | 34.0000 |
| عرض السباق الداخلي - الجانب القصير (n) | 14.0000 |
| عرض العجلة الداخلية - الجانب الممتد (م) | 20.0000 |
| تحديد حجم المسامير | 10.0000 |
| رقم المسكن | FL 205E |
| صلعة الحفرة. | 12.0000 |
| ارتفاع تجميع اللحاء (Z) | 37.0000 |
| ارتفاع الشريط (l) | 27.0000 |
| قاعدة التثبيت إلى مركز المحامل (i) | 16.0000 |
| الوزن (غ) | 634.00 |
| المواد | غطاء من حديد صب ، محمل بالفولاذ الكروم |
NTN طابعة طابعة طابعة طابعة طابعة طابعة
محامل كتلة الوسائد ((سلسلة UCFL)
| رقم المحامل | قطر العمود d ((mm) | ه ((م) | L ((ملم) | L1 ((ملم) | A ((ملم) | J ((mm) |
| UCFL 201 | 12 | 113 | 60 | 66 | 25.5 | 90 |
| UCFL 202 | 15 | 113 | 60 | 66 | 25.5 | 90 |
| UCFL 203 | 17 | 113 | 60 | 66 | 25.5 | 90 |
| UCFL 204 | 20 | 113 | 60 | 66 | 25.5 | 90 |
| UCFL 205 | 25 | 130 | 68 | 73 | 27 | 99 |
| UCFL 305 | 25 | 150 | 80 | 84 | 29 | 113 |
| UCFL 206 | 30 | 148 | 80 | 84 | 31 | 117 |
| UCFL 306 | 30 | 180 | 90 | 94 | 32 | 134 |
| UCFL 207 | 35 | 161 | 90 | 94 | 34 | 130 |
| UCFL 307 | 35 | 185 | 100 | 104 | 36 | 141 |
| UCFL 208 | 40 | 175 | 100 | 104 | 36 | 144 |
| UCFL 308 | 40 | 200 | 112 | 118 | 40 | 158 |
| UCFL 209 | 45 | 188 | 108 | 113 | 38 | 148 |
| UCFL 309 | 45 | 230 | 125 | 132 | 44 | 177 |
| UCFL 210 | 50 | 197 | 115 | 120 | 40 | 157 |
| UCFL 310 | 50 | 240 | 140 | 144 | 48 | 187 |
| UCFL 211 | 55 | 224 | 130 | 134 | 43 | 184 |
| UCFL 311 | 55 | 250 | 150 | 154 | 52 | 198 |
| UCFL 212 | 60 | 250 | 140 | 144 | 48 | 202 |
| UCFL 312 | 60 | 270 | 160 | 164 | 56 | 212 |
| UCFL 213 | 65 | 258 | 155 | 157 | 50 | 210 |
| UCFL 313 | 65 | 295 | 175 | 186 | 58 | 240 |
| UCFL 214 | 70 | 265 | 160 | 163 | 54 | 216 |
| UCFL 314 | 70 | 315 | 185 | 196 | 61 | 250 |
| UCFL 215 | 75 | 275 | 165 | 168 | 56 | 225 |
| UCFL 315 | 75 | 320 | 195 | 206 | 66 | 260 |
| UCFL 216 | 80 | 290 | 180 | 188 | 58 | 233 |
| UCFL 316 | 80 | 355 | 210 | 218 | 68 | 285 |
| UCFL 217 | 85 | 305 | 190 | 198 | 63 | 248 |
