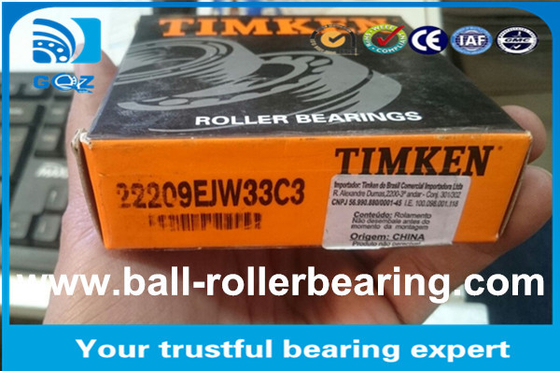

ABEC-3 محامل أدوات كروية 22209 E للدراجات الطاحونة 22209 CA/W33 محامل أدوات 45X85X23 محامل أدوات

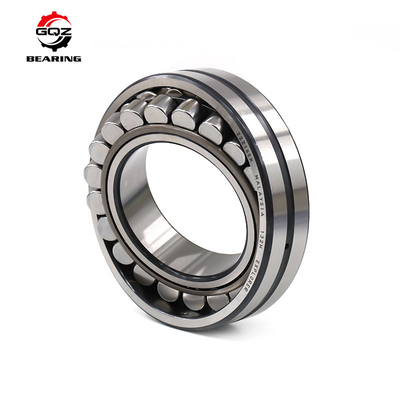

تصميم ومفهوم محامل الدوار الكروية:
محامل شاكر الشاشة محامل المسلسلات الكروية هي صفين ، وحدات الحفاظ على الذات تتكون من حلقات خارجية صلبة مع مسار مغطى ، حلقات داخلية صلبة وألواح برميل مع أقفاص.الحلقات الداخلية مع ثقوب أسطوانية أو مخفية.
يحتوي على صفين من الأدوات ، مسار حلقة خارجية كروية مشتركة ومسار حلقة داخلية مائل بزاوية مع محور الوعاء.النقطة الوسطى من الكرة في حلقة خارجية مسار هو في محور المحاملولذلك، فإن المحامل هي المنسقة الذاتية وغير حساسة إلى عدم مواءمة العمود بالنسبة للمحفظة، والتي يمكن أن تسببها، على سبيل المثال، من الانحراف العمود.وهي مصممة لاستيعاب الأحمال المشعة الثقيلة، وكذلك الأحمال المحورية الثقيلة في كلا الاتجاهين.
السلسلة الأبعاد من محامل الدوائر الكروية هي:

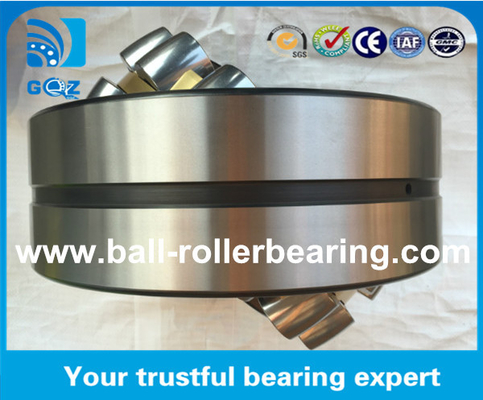

محامل كروي 22209 CC K W33 مشروع التصميم:
| الوحدات | ملم |
| نوع المحامل | حفرة مخفية، خروط و ثقوب |
| يوم الحفر (د) | 45.0000 |
| الديا الخارجي (د) | 85.0000 |
| العرض (ب) | 23.0000 |
| نصف قطرها (دقيقة) (rs) | 1.100 |
| معدل الحمل الديناميكي (Cr) | 93,000 |
| معدل الحمل الثابت (Cor) | 105,000 |
| السرعة القصوى (الزيت) | 5 |
| السرعة القصوى (الزيت) | 6 |
| الوزن (غ) | 620.00 |
| الحوافز - التصميم الداخلي | |
| CA، CAC | أجهزة الاحتفاظ على الحلقة الداخلية، حلقة توجيه مركزها على الحلقة الداخلية، قفص نحاسي معد |
| CC (((J) ، CJ | حلقة داخلية بلا فلانج، حلقة توجيه مركزها على الحلقة الداخلية، قفصان من الفولاذ |
| CCJA، EJA | حلقة داخلية بلا فلانج، حلقة دليل مركزها على حلقة خارجية مسار السباق، قفصين فولاذية مطبقة |
| E | تصميم داخلي محسّن لزيادة القدرة على حمل الحمولة 213، 222 و 223 سلسلة: حلقة داخلية بلا فلانج واثنين من أقفاص الفولاذ المسجلة. d ≤ 65 ملم: حلقة توجيه مركزها على الحلقة الداخلية d > 65 ملم: حلقة دليل مركزها على القفص |
| الحوافز - التصميم الخارجي (الختم، خروط حلقة التقطيع، الخ) | |
| - سي إس، -2 سي إس | غطاء التواصل، NBR، على جانب واحد أو على جانبي |
| -CS2، -2CS2 | سد الاتصال، FKM، على جانب واحد أو على الجانبين |
| -CS5، -2CS5 | غطاء التواصل، HNBR، على جانب واحد أو على جانبي |
| ك | حفرة مخروطة، مخروطة 1:12 |
| K30 | حفرة مخروطة، مخروطة 1:30 |
