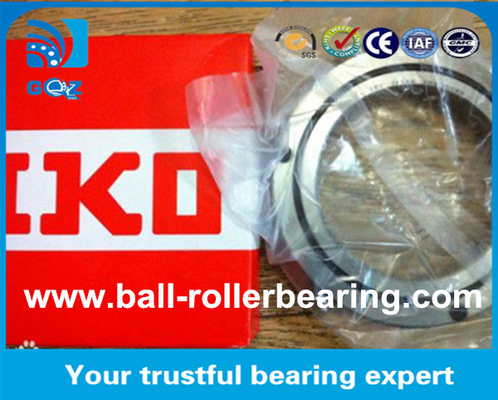

العلامة التجارية العالمية الشهيرة إيكو RB7013 THK محامل عجلات عجلات 70x100x13mm محامل دقة فائقة
مع حلقة CrossRoller ، يتم ترتيب أزرار أسطوانية بشكل متقاطع ، مع كل أزرار عمودية على الأزرار المجاورة ، في حلقه 90 فولت ، منفصلة عن بعضها البعض بواسطة حامل المسافة.هذا التصميم يسمح لحامل واحد فقط لتلقي الأحمال في جميع الاتجاهات بما في ذلك، الأحمال الشعاعية والحواذية والحركة. بما أن حلقة CrossRoller تحقق صلابة عالية على الرغم من الحد الأدنى من الأبعاد الممكنة للحلقات الداخلية والخارجية،انها مثالية للتطبيقات مثل المفاصل ووحدات الدوران للروبوتات الصناعية، الطاولات الدوارة لمراكز التصنيع، وحدات الدوران للمتلاعبين، الطاولات الدورانية الدقيقة، المعدات الطبية، أدوات القياس وآلات تصنيع IC.
دقة دوران عالية
يحافظ الحافز على الدوامات في وضعها الصحيح ، وبالتالي يمنعها من الانحراف. وهذا يزيل الاحتكاك بين الدوامات ، وبالتالي يضمن عزم دوران ثابت.بما أن الحلقات الداخلية والخارجية مصممة لتكون قابلة للفصل، يمكن تعديل مساحة الإفراج عن المحامل. بالإضافة إلى ذلك ، يتم ضمان حركة دوران دقيقة للغاية من خلال تعديل مساحة الإفراج عن المحامل لتوفير تحميل مسبق.
سهلة المعالجة
الحلقات الداخلية والخارجية ، والتي يمكن فصلها ، يتم تثبيتها على جسم الحلقات المتقاطعة بعد تثبيت الحلقات ومحافظات المسافة.هذا الإجراء يمنع الحلقات من الانفصال عن بعضها البعضوبالتالي، فإنه من السهل التعامل مع الحلقات عند تثبيت حلقات الدوار الصليبية.
الوقاية من التشوه
يمنع الحافز المسافة المثبت بين الأدوات المتقاطعة من تحريف الأدوات ويزيد عزم الدوران من زيادة الاحتكاك الثنائي بين الأدوات.على عكس الأنواع التقليدية التي تستخدم أدوات الحفاظ على الصفائح الفولاذية، حلقة CrossRoller لا تسبب تحريك أو قفل الأدوات وتوفر عزم دوران مستقر.
ملامح محامل الدوار العابر
RB
النموذج RB ((الحلقة الخارجية القابلة للفصل،نوع لدوران الحلقة الداخلية)
كونها النموذج الأساسي للخاتم المتسلسل،على الرغم من الحد الأدنى من الأبعاد الممكنة للخواتم الداخلية والخارجية،خاتمها الخارجي قابل للفصل في حين أن الخاتم الداخلي متكامل مع الجسم الرئيسي.يستخدم هذا النموذج في المواقع التي تتطلب دقة دوران الحلقة الداخلية.
|
الصخرة قطرها |
النموذج | الأبعاد الرئيسية | الوزن ((كجم) | ||||
| 50 | RB 5013 | 50 | 80 | 64 | 13 | 2.5 | 0.27 |
| 60 | RB 6013 | 60 | 90 | 74 | 13 | 2.5 | 0.3 |
| 70 | RB 7013 | 70 | 100 | 84 | 13 | 2.5 | 0.35 |
| 80 | RB 8016 | 80 | 120 | 98 | 16 | 3 | 0.7 |
| 90 | RB 9016 | 90 | 130 | 108 | 16 | 3 | 0.75 |
| 100 | RB 10016 | 100 | 140 | 119.3 | 16 | 3.5 | 0.83 |
| RB 10020 | 150 | 123 | 20 | 3.5 | 1.45 | ||
| 110 | RB 11012 | 110 | 135 | 121.8 | 12 | 2.5 | 0.4 |
| RB 11015 | 145 | 126.5 | 15 | 3.5 | 0.75 | ||
| RB 11020 | 160 | 133 | 20 | 3.5 | 1.56 | ||
| 120 | RB 12016 | 120 | 150 | 134.2 | 16 | 3.5 | 0.72 |
| RB 12025 | 180 | 148.7 | 25 | 3.5 | 2.62 | ||
| 130 | RB 13015 | 130 | 160 | 144.5 | 15 | 3.5 | 0.72 |
| RB 13025 | 190 | 158 | 25 | 3.5 | 2.82 | ||
| 140 | RB 14016 | 140 | 175 | 154.8 | 16 | 2.5 | 1 |
| RB 14025 | 200 | 168 | 25 | 3.5 | 2.96 | ||
| 150 | RB 15013 | 150 | 180 | 164 | 13 | 2.5 | 0.68 |
| RB 15025 | 210 | 178 | 25 | 3.5 | 3.16 | ||
| RB 15030 | 230 | 188 | 30 | 4.5 | 5.3 | ||
| 160 | RB 16025 | 160 | 220 | 188.6 | 25 | 3.5 | 3.14 |
| 170 | RB 17020 | 170 | 220 | 191 | 20 | 3.5 | 2.21 |
| 180 | RB 18025 | 180 | 240 | 210 | 25 | 3.5 | 3.44 |
| 190 | RB 19025 | 190 | 240 | 211.9 | 25 | 3.5 |
2.99 |
RE
النموذج RE ((الحلقة الداخلية القابلة للفصل،نوع لدوران الحلقة الخارجية)
هذا النموذج الجديد يعتمد على تصميم رئيسية من RB،حلقة داخلية حلقة داخلية قابلة للفصل بينما الحلقة الخارجية متكاملة مع الجسم الرئيسيهذا النموذج يستخدم في الموقع يستخدم في الموقع حيث مطلوب دقة دوران الحلقة الخارجية.
| قطر العمود | النموذج | الأبعاد الرئيسية | الوزن ((كجم) | |||
| 50 | RE 5013 | 50 | 80 | 66 | 13 | 0.27 |
| 60 | RE 6013 | 60 | 90 | 76 | 13 | 0.3 |
| 70 | RE 7013 | 70 | 100 | 86 | 13 | 0.35 |
| 80 | RE 8016 | 80 | 120 | 101.4 | 16 | 0.7 |
| 90 | RE 9016 | 90 | 130 | 112 | 16 | 0.75 |
| 100 | RE 10016 | 100 | 140 | 121.1 | 16 | 0.83 |
| RE 10020 | 150 | 127 | 20 | 1.45 | ||
| 110 | RE 11012 | 110 | 135 | 123.3 | 12 | 0.4 |
| RE 11015 | 145 | 129 | 15 | 0.75 | ||
| RE 11020 | 160 | 137 | 20 | 1.56 | ||
| 120 | RE 12016 | 120 | 150 | 136 | 16 | 0.72 |
| RE 12025 | 180 | 152 | 25 | 2.62 | ||
| 130 | RE 13015 | 130 | 160 | 146 | 15 | 0.72 |
| RE 13025 | 190 | 162 | 25 | 2.82 | ||
| 140 | RE 14016 | 140 | 175 | 160 | 16 | 1 |
| RE 14025 | 200 | 172 | 25 | 2.96 | ||
| 150 | RE 15013 | 150 | 180 | 166 | 13 | 0.68 |
| RE 15025 | 210 | 182 | 25 | 3.16 | ||
| RE 15030 | 230 | 192 | 30 | 5.3 | ||
| 160 | RE 16025 | 160 | 220 | 192 | 25 | 3.14 |
| 170 | RE 17020 | 170 | 220 | 196.1 | 20 | 2.21 |
| 180 | RE 18025 | 180 | 240 | 210 | 25 | 3.44 |
| 190 | RE 19025 | 190 | 240 | 219 | 25 |
2.99 |
الهيئة
نموذج RU ((نوع الحلقة الداخلية / الخارجية المتكاملة)
وبما أن ثقوب التثبيت متوفرة،لا يتطلب هذا النموذج شاشة ضغط أو غطاء.بالإضافة إلى ذلك،بما أنه يحتوي على هيكل حلقات داخلية/خارجية متكاملة ومجهز بأدوات غسيل،يتم التأثير على أدائها بشكل ضئيل من قبل إجراءات التثبيتيضمن دقة دوران ثابتة وعزم دوران. يمكن استخدام هذا النموذج لكل من دوران الحلقة الداخلية ودوران الحلقة الخارجية.
| قطر العمود | النموذج | الأبعاد الرئيسية | الوزن ((كجم) | |||
| 20 | RU42 | 20 | 70 | 41.5 | 12 | 0.29 |
| 35 | RU66 | 35 | 95 | 66 | 15 | 0.62 |
| 55 | RU85 | 55 | 120 | 85 | 15 | 1 |
| 80 | RU124 ((G) | 80 | 165 | 124 | 22 | 2.6 |
| RU124X | ||||||
| 90 | RU148 ((G) | 90 | 210 | 147.5 | 25 | 4.9 |
| RU148X | ||||||
| 115 | RU178 ((G) | 115 | 240 | 178 | 28 | 6.8 |
| RU178X | ||||||
| 160 | RU228 ((G) | 160 | 295 | 227.5 | 35 | 11.4 |
| RU228X | ||||||
| 210 | RU297 ((G) | 210 | 380 | 297.3 | 40 | 21.3 |
| RU297X | ||||||
| 350 | RU445 ((G) | 350 | 540 | 445.4 | 45 | 35.4 |
| RU445X | ||||||
