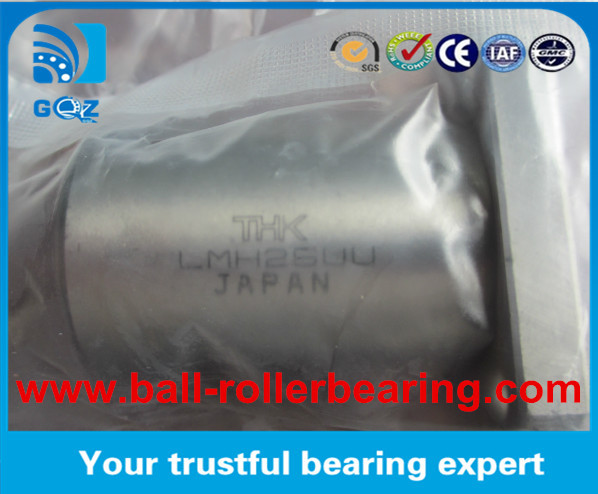

THK محامل كرة خطي LMH25LUU قطع فليانج محامل خطي LMH25LUU THK 25x40x59mm فليانج محامل كرة خطية الحركة
محمل خطي THK iو هو إنتاج منخفض التكلفة لنظام حركة خطية، لرحلة غير محدودة بالتزامن مع محور الاسطوانة. كما كان يحمل نقطة الكرة الاتصال مع العمود، لذلك استخدام الأحمال الصغيرة.محمل خطي مع الحد الأدنى من دوران كرة الاحتكاك، بحيث يمكن أن يكون حركة دقة سلسة.
سلسلة LMH-Lهو شاشة قطع وأدنى من نموذج LMK-L، مما يسمح بتصميم مضغوط. يحتوي على وحدتين من لوحة الاحتفاظ القياسية، وهذا النوع هو الأمثل للمواقع التي توجد فيها حمولة لحظة.بما أن صفوف الكرات في الشجيرات الخطية مرتبة بحيث يتلقى صفين الحمل من الجانب المسطح، يمكن تحقيق حياة خدمة طويلة

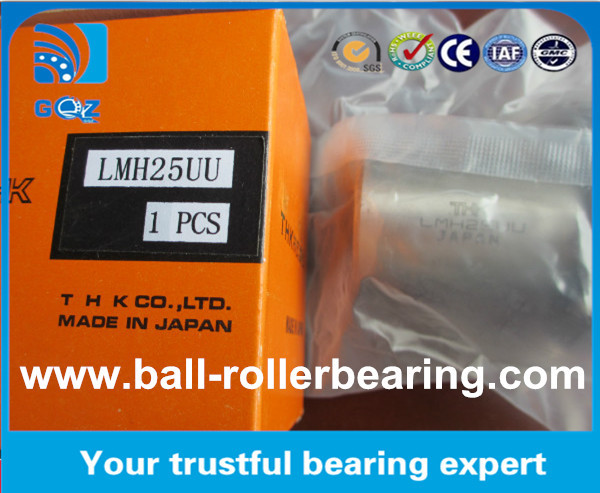

نموذج اللفافة القطعية LMH....L النوع القياسي THK محمل خطي LMH25UU:

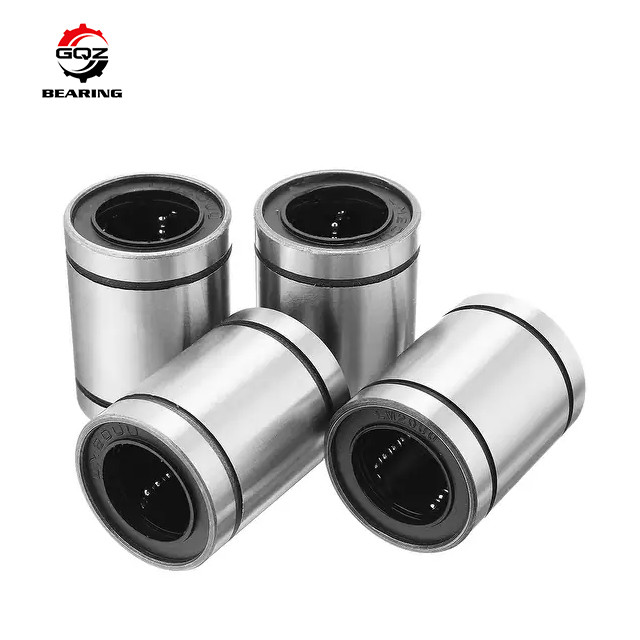

"LM" محملات خطية مترية قياسية
"الـ LME" إنش نوع قياسي محمل خطي
"UU" أغطية مطاطية على جانبي محامل خطي طويل النوع
"أوب" محمل خطي مفتوح النوع "
"أيه جيه" نوع ضبط محمل خطي
*LM...UU: LM...(سلاسل) ، LM...OP ((النوع المفتوح) ، LM...AJ ((الافراج قابل للتعديل)
*LME...UU:LME... ((سيلندر) ، LME...OP ((مفتوح النوع) ، LME...AJ ((الافراجة قابلة للتعديل) ،
* كيه:محامل صغير عالي الدقة
التفاصيل الخاصة بمحامل خطية THK LMH25UU:
| الإيقاع رقم | صفوف الكرات | الوزن | C (((N) | Co ((N) | القطر الداخلي | القطر الخارجي | الطول |
| (ملم) | (ملم) | (ملم) | |||||
| LMH6UU | 4 | 26.5 | 21 | 27 | 6 | 12 | 19 |
| LMH8SUU | 4 | 34 | 18 | 23 | 8 | 15 | 17 |
| LMH8UU | 4 | 40 | 27 | 41 | 8 | 15 | 24 |
| LMH10UU | 4 | 78 | 38 | 56 | 10 | 19 | 29 |
| LMH12UU | 4 | 76 | 42 | 61 | 12 | 21 | 30 |
| LMH13UU | 4 | 94 | 52 | 79 | 13 | 23 | 32 |
| LMH16UU | 5 | 134 | 79 | 120 | 16 | 28 | 37 |
| LMH20UU | 5 | 180 | 88 | 140 | 20 | 32 | 42 |
| LMH25UU | 6 | 340 | 100 | 160 | 25 | 40 | 59 |
| LMH30UU | 6 | 460 | 160 | 280 | 30 | 45 | 64 |
| الإيقاع رقم | صفوف الكرات | الوزن | C (((N) | Co ((N) | القطر الداخلي (ملم) |
القطر الخارجي (ملم) |
الطول (ملم) |
| LMK6LUU | 4 | 26.5 | 21 | 27 | 6 | 12 | 19 |
| LMK8LUU | 4 | 34 | 18 | 23 | 8 | 15 | 17 |
| LMK10LUU | 4 | 78 | 38 | 56 | 10 | 19 | 29 |
| LMK12LUU | 4 | 76 | 42 | 61 | 12 | 21 | 30 |
| LMK13LUU | 4 | 94 | 52 | 79 | 13 | 23 | 32 |
| LMK16LUU | 5 | 134 | 79 | 120 | 16 | 28 | 37 |
| LMK20LUU | 5 | 180 | 88 | 140 | 20 | 32 | 42 |
| LMK30LUU | 6 | 340 | 100 | 160 | 25 | 40 | 59 |
| LMK25LUU | 6 | 460 | 160 | 280 | 30 | 45 | 64 |
| LMK35LUU | 6 | 795 | 170 | 320 | 35 | 52 | 70 |
| LMK40LUU | 6 | 1054 | 220 | 410 | 40 | 60 | 80 |
| LMK50LUU | 6 | 2200 | 390 | 810 | 50 | 80 | 100 |
| LMK60LUU | 6 | 2960 | 480 | 1020 | 60 | 90 | 110 |
محمل خطيهو إنتاج منخفض التكلفة لنظام الحركة الخطية للسفر غير محدود مع
محور الاسطوانة. منذ نقطة اتصال محمل الكرة مع العمود، لذلك استخدام الحمل صغير.
الحد الأدنى من دوران كرة الاحتكاك، وبالتالي للحصول على دقة حركة سلسة.
المحامل هي خصائص التشحيم الذاتي لنظام حركة خطية، أكبر فرق
هو أن المعدن في المعدن محامل خطية محامل خطية هي الاحتكاك المتداول، هو النقطة
الاتصال بين المحمل و محور الاسطوانة ، لذلك هذا مناسب لحركة سرعة الحمل المنخفضة ؛
في حين أن المحامل الخطية البلاستيكية هي الانزلاق الاحتكاك هو بين اتصال سطح المحامل مع
محور الاسطوانة، لذلك هذه الحركة منخفضة السرعة لأحمال عالية.
محامل خطيةتستخدم جنبا إلى جنب مع عمود محرك خطي صلب.
أنظمة الحركة. تحميل الكرة وتخفيف عمود ناقل النقل لأنه نقطة الاتصال،
تسمح للحميل هو صغير، ولكن الحركة الخطية، أقل الاحتكاك، دقة عالية، الحركة السريعة.
