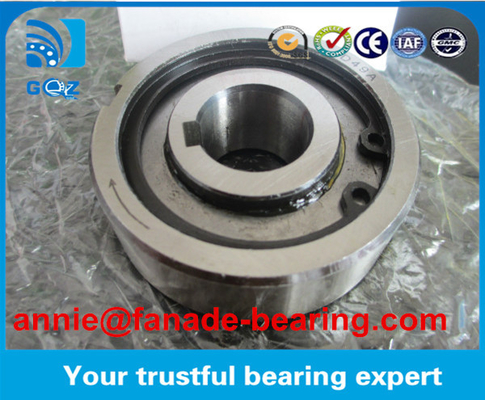

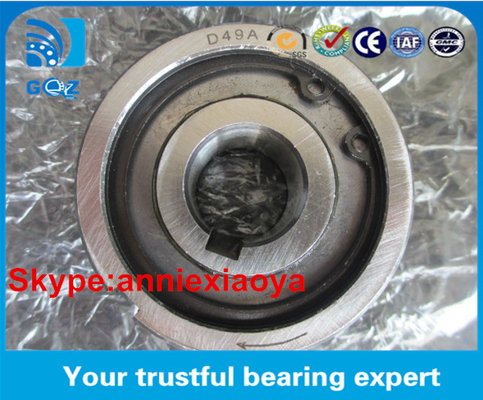

محامل واحد الاتجاه الخاص D49A مع الخنادق D49A محامل واحد الاتجاه 20 * 60 * 20MM محامل الفولاذ محامل واحد الاتجاه سلسلة BB
في الاتجاه الواحد مع إدخال D49A:
D49A محامل اتجاه واحد هي عجلة حرة من نوع سبراغ ، متكاملة في سلسلة 6200 محامل كرة ((باستثناء الأحجام 8 و 40) ، ويسمى أيضا OW BB KK الخ.و يزيل الحاجة إلى محامل كرةيمنح درجة عالية من دقة العجلات الحرة مع استغلال الحد الأدنى من المساحة. يتم دعمها ، ويتم ترطيب الدهون المنقولة وحمايتها من الغبار أكبر من قطر 0.3 ملم.يتم ضمان نقل عزم الدوران عن طريق مجموعة المطبخات الملائمة في غطاء خارجي جامد مع تحمل N6، وعلى عمود مع n6 التسامح. يتم تعيين الإفراغ الشعاعي المبدئي للمحامل في C5 ، ويتم تقليله إذا استخدمت المطبعة كما هو محدد. نطاق درجة حرارة التشغيل: -20 °C إلى + 100 °C.الذروات تصل إلى +120 درجة مئوية مقبولة لفترات قصيرة.
التشحيم
1وبما أن الزيت يتم تطبيقه بالفعل قبل التسليم، ليس هناك حاجة لتطبيق الزيت قبل الاستخدام.
2إذا تم استخدام المشبك مع زيت التشحيم، يجب أن يتم تطبيق التشحيم الزيت داخل الوحدة دائما.
3لا تستخدم الزيوت أو الزيوت المزينة مع إضافات EP.
ذو مواصفات D49A ذات اتجاه واحد:
النوع:الختام الكروي
النوع:RS
عدد الصف:صف واحد
تصنيف الدقة: العام
الهيكل: Deep GrooveBore
الحجم: 20 ملم القطر الخارجي: 60 ملم
رقم الطراز: D49A
عرض المحامل:20ملم
الحجم:20*60*20ملم
المنشأ: الصين
المادة:أحجار الفولاذ
وزن:0.28 كيلوغرام
محامل ذات اتجاه واحد للإشارة:
| النوع | الحجم | سلسلة المحامل | حمولات تحمل | الوزن | عزم الدوران | |||||||
| ديناميكية | ثابتة | |||||||||||
|
(سي إس كيه) (ب.ب..-1 ك) (KK..P) (OW..P) |
د | TKN1) | nmax | د | (ل) | ب | t | ج | C0 | TR | ||
| [م] | [Nm] | [دقيقة-1] | [م] | [م] | [م] | [م] | [kN] | [kN] | [كيلو] | [Ncm] | ||
| 12 | 6201 | 9.3 | 10000 | 32 | 10 | 6.1 | 2.77 | 0.04 | 0.7 | |||
| 15 | 6202 | 17 | 8400 | 35 | 11 | 7.4 | 3.42 | 0.06 | 0.9 | |||
| 17 | 6203 | 30 | 7350 | 40 | 12 | 7.9 | 3.8 | 0.07 | 1.1 | |||
| 20 | 6204 | 50 | 6000 | 47 | 14 | 9.4 | 4.46 | 0.11 | 1.3 | |||
| 25 | 6205 | 85 | 5200 | 52 | 15 | 10.7 | 5.46 | 0.14 | 2 | |||
| 30 | 6206 | 138 | 4200 | 62 | 16 | 11.7 | 6.45 | 0.21 | 4.4 | |||
| 35 | 6207 | 175 | 3600 | 72 | 17 | 12.6 | 7.28 | 0.3 | 5.8 | |||
| 40 | | 325 | 3000 | 80 | 22 | 15.54 | 12.25 | 0.5 | 7 | |||
|
(سي إس كيه) (بي بي..-2K) (ك.ك.ب.ب) (OW..PP) |
15 | 6202 | 17 | 8400 | 35 | 11 | 2 | 0.6 | 7.4 | 3.42 | 0.06 | 0.9 |
| 17 | 6203 | 30 | 7350 | 40 | 12 | 2 | 1 | 7.9 | 3.8 | 0.07 | 1.1 | |
| 20 | 6204 | 50 | 6000 | 47 | 14 | 3 | 1.5 | 9.4 | 4.46 | 0.11 | 1.3 | |
| 25 | 6205 | 85 | 5200 | 52 | 15 | 6 | 2 | 10.7 | 5.46 | 0.14 | 2 | |
| 30 | 6206 | 138 | 4200 | 62 | 16 | 6 | 2 | 11.7 | 6.45 | 0.21 | 4.4 | |
| 35 | 6207 | 175 | 3600 | 72 | 17 | 8 | 2.5 | 12.6 | 7.28 | 0.3 | 5.8 | |
| 40 | | 325 | 3000 | 80 | 22 | 10 | 3 | 15.54 | 12.25 | 0.5 | 7 | |
|
(سي إس كي) ، (بي-2 آر إس) (ب.ب..-2GD-1K) (KK..P-2RS) (OW..P-2RS) |
12 | | 9.3 | 10000 | 32 | 14 | 6.1 | 2.77 | 0.05 | 3 | ||
| 15 | | 17 | 8400 | 35 | 16 | 7.4 | 3.42 | 0.07 | 4 | |||
| 17 | | 30 | 7350 | 40 | 17 | 7.9 | 3.8 | 0.09 | 5.6 | |||
| 20 | | 50 | 6000 | 47 | 19 | 9.4 | 4.46 | 0.145 | 6 | |||
| 25 | | 85 | 5200 | 52 | 20 | 10.7 | 5.46 | 0.175 | 6 | |||
| 30 | | 138 | 4200 | 62 | 21 | 11.7 | 6.45 | 0.27 | 7.5 | |||
| 35 | | 175 | 3600 | 72 | 22 | 12.6 | 7.28 | 0.4 | 8.2 | |||
| 40 | | 325 | 3000 | 80 | 27 | 15.54 | 12.25 | 0.6 | 10 |
|||
إدخال محامل CSK:
1محمل CSK هو محمل واحد مع نوع الرش.
2محامل CSK لديه سلسلة CSK..P، CSK..PP.
3تتكون سلسلة محامل CSK من محامل كرة من سلسلة 62 (باستثناء CSK8 و 40).
4يتم استخدام محامل CSK أو محامل الاتجاه الواحد على نطاق واسع في مجال التعدين / الهيدروليكية / النسيج / الطباعة / غسيل الآلات ، أنظمة الناقلات وهلم جرا.
5محمولات ذات اتجاه واحد (محمولات عجلات حرة) سلسلة CSK ، سلسلة HF ، HFL ، FCB ، B200.
6. موصل اتجاه واحد (موصل متجاوز) ، GFR، سلسلة MZ.
تتوفر سلسلة CSKP و CSKPP عند الطلب. CSK-P لها نفس البناء والأبعاد الخارجية لنوع CSK ولكن لديها مفتاح على السباق الداخلي.CSK-PP يحتوي على مفتاح في كل من السباق الداخلي والخارجييجب تأمين المقبضات CSKP النموذج إلى العمود بواسطة حلقة القفل المقدمة من العميل ، وخط عنق ثابت ، ومسافة ، وما إلى ذلك. يتم تأمين السباق الخارجي بواسطة الصحافة التي تناسب معدل التسامح N6.نموذج CSKPP المقبضات لديها مفتاح على كلا السباقين ويجب أن تكون مؤكدة عن طريق الخاتم الصلبة المقدمة من العميل، وضع طوق، المسافة، الخ
| نوع CSK للقبض في الاتجاه الواحد | ||||||||
| الإيقاع رقم | الأبعاد (ملم) | عزم الدوران | الكتلة | |||||
| (ستيبير ألمانيا) | اليابان | د | د | ب | (N.m) | (بالكيلوغرام) | ||
| CSK8 | CSK 8P | CSK 8PP | 8 | 22 | 9 | 2.5 | 0.015 | |
| CSK12 | CSK 12P | CSK 12PP | 12 | 32 | 10 | 7.5 | 0.04 | |
| CSK15 | CSK 15P | CSK 15PP | BB15 | 15 | 35 | 11 | 13.5 | 0.05 |
| CSK17 | CSK 17P | CSK 17PP | BB17 | 17 | 40 | 12 | 24.5 | 0.07 |
| 20 كرونة | سي إس كيه 20 بي | CSK 20PP | BB20 | 20 | 47 | 14 | 40 | 0.11 |
| CSK25 | CSK 25P | CSK 25PP | BB25 | 25 | 52 | 15 | 68 | 0.14 |
| CSK30 | CSK 30P | CSK 30PP | BB30 | 30 | 62 | 16 | 110 | 0.21 |
| CSK35 | CSK 35P | CSK 35PP | BB35 | 35 | 72 | 17 | 140 | 0.3 |
| CSK40 | CSK 40P | CSK 40PP | BB40 | 40 | 80 | 22 | 260 | 0.5 |
التطبيقات الخاصة بمحامل الكرات ذات الاتجاه الواحد:
• تحريك الورق لمعدات النسخ، أجهزة الفاكس، أجهزة توزيع المناشف الورقية، الخ.
• معدات التمرينات، وتطبيقات التوقف الخلفي.
• الأجهزة، محركات العجلات الحرة، أنظمة البداية.
• صناديق التروس ذات السرعات الثنائية
• أجهزة تحميل مؤشر الرف
• المحولات، والأجهزة غير العائدة والقبضات العابرة.
• عجلات الصيد ، سيارات RC ، RC Helis ، RC Motors
