سلسلة THK SSR السكك الحديدية والكتل للآلة CNC SSR15XW1UU خطية دليل خطي كتلة THK SSR15XW1GG
Tوصف موجزأنظمة الإرشاد الخطية:
نحن مركز مبيعات محامل توجيه خطية THK ومركز خدمة التكنولوجيا. يمكننا توفير أنواع من منتجات THK الأصلية.سلسلة دليل الحركة الخطية هي مجموعة من أجزاء الآلة التي لا غنى عنها للحد من الاحتكاك الحركة الخطية في آليات وضع الآلاتنحن نقدم مجموعة واسعة من المنتجات بما في ذلك الطرق الخطية ونظم توجيه السكك الحديدية الخطية، ونظام توجيه العمود القائم على طوق الكرة.الأحجام المتاحة تتراوح من أصغر سكة حديد في العالم بعرض 1 مليمتر فقط، إلى نسخة كبيرة جدا التي توفر صلابة عالية وقدرة عالية على الحمل.
الهياكل والخيارات لسلسلة السكك الحديدية الخطي:
سلسلة SHS: SHS15 SHS15C SHS15LC SHS20C SHS20LC SHS25C SHS25LC SHS30C SHS30LC SHS35C SHS35LC SHS45C SHS15V SHS15LV SHS20V SHS20LV SHS25V SHS25LV...
سلسلة HSR:HSR15A HSR15AM HSR15B HSR15BM HSR15R HSR20A HSR20LA HSR25A HSR25LA HSR30A HSR30LA HSR35A HSR35LA HSR45A HSR45LA...
سلسلة SSR:SSR15XWY SSR20XW SSR25XWY SSR35XW SSR15XVY SSR20XV SSR25XVY SSR15XTBY SSR20XTB SSR25XTBY SSR15XWMY SSR25XWMY...
سلسلة SRS: SRS7M SRS9M SRS12M SRS15M SRS20M SRS25M SRS7WM SRS9WM SRS12WM SRS15WM SRS20M SRS12WGM
سلسلة SR: SR15W SR15V SR20W SR20V SR25W SR25V
SR15TB SR15SB SR20TB SR20SB SR25TBY SR25SBY...
سلسلة RSR:RSR3M RSR3N RSR5M RSR5N RSR7M RSR7N RSR9KM RSR9N RSR12VM RSR12N RSR15VM RSR15N RSR20VM RSR20N...
سلسلة RSH: RSH7M RSH9KM RSH12VM RSH7ZM RSH9ZM RSH12ZM RSH15ZM RSH7WZM RSH9WZM RSH12WZM RSH15WZM
سلسلة SHW:SHW12CAM SHW14CAM SHW17CAM SHW21CA SHW27CA SHW35CA SHW50CA SHW12CRM SHW12HRM SHW14CRM SHW17CRM
سلسلة NR/SNS:SNR25 SNR25L SNR25LR SNR25C SNR25LC SNR30 SNR30R SNR30LR SNS35R SNS45R SNS55R SNS64R SNS85LR SNS25C SNS35C

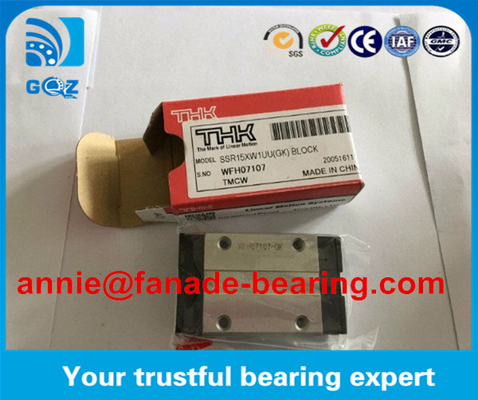

نظام توجيه خطي THK SRRX15W1UU الصور:
كتالوج نظام توجيه خطي من سلسلة THK:
| رقم الطراز | الأبعاد الخارجية | تصنيف الحمل الأساسي | |||
| شعاعي | |||||
| الطول م |
العرض W |
الطول (ل) |
ديناميكية التصنيف ج |
ثابتة التصنيف C0 |
|
| ملم | ملم | ملم | kN | kN | |
| SSR 15XW | 24 | 34 | 56.9 | 14.7 | 16.5 |
| (إس إس آر 15 إكس دبليو إم) | 24 | 34 | 56.9 | 14.7 | 16.5 |
| SSR 20XW | 28 | 42 | 66.5 | 19.6 | 23.4 |
| SSR 20XWM | 28 | 42 | 66.5 | 19.6 | 23.4 |
| SSR 25XW | 33 | 48 | 83 | 31.5 | 36.4 |
| SSR 25XWM | 33 | 48 | 83 | 31.5 | 36.4 |
| SSR 30XW | 42 | 60 | 97 | 46.5 | 52.7 |
| SSR 30XWM | 42 | 60 | 97 | 46.5 | 52.7 |
| SSR 35XW | 48 | 70 | 110.9 | 64.6 | 71.6 |
