كيوي اليابان NTN حجم بوصة حمالات عجلات معتدلة 4T-4370/4320 44.45*88.5*40.386mm حمالة عجلات لثنائي السيارة
مقدمة موجزة لـ NTN Tapered Roller Bearing:
NTN عادة ما تستخدم أسطوانات الدوار المحدودة 4T-4370/4320 لدعم الحمل المشترك الذي يتكون أساساً من الحمل الشعاعي. يمكن فصل أكوابها لسهولة التجميع. أثناء التثبيت والاستخدام ، يتم تقسيم أجزاء من الأسطوانات إلى أسطوانات.يمكن تعديل الإفراغ الشعاعي والإفراغ المحوري ويمكن إجراء تركيب مسبق.
NTN محامل الدوار الشوكية 4T-4370/4320 مصممة لحمل كل من الحملات الدفعية والشعاعية وتتكون من أربعة مكونات: المخروط ، أو الحلقة الداخلية ؛ الكأس ، أو الحلقة الخارجية ؛ المدوار الشوكية ،أو العناصر المتداولة؛ والقفص، أو الحافز الدوار. قدرة حمل الحمولة المحورية تعتمد على زاوية الاتصال من حلقات الطرق الخارجية. كلما كان زاوية الاتصال أكبر، كلما كانت القدرة أكبر.
NTN محامل رولي عازل 4T-4370/4320 ميزة:
1: مناسبة للحميل الشعاعي والمحوري.
2: مع معدل ارتداء منخفض وعمر خدمة طويل.
3: يمكن استخدامه على نطاق درجة حرارة واسع.
4: يسمح بتشغيل خال من الصيانة وطويل العمر.
5: مناسبة لتحميل تأثير التآكل القذر وتحميل الحواف.
6: المادة الأساسية قدمت قدرة جيدة على امتصاص الصدمات.
7: مع معامل اصطدام منخفض وسلس وبدون تأثيرات الانزلاق
ملاحظات:
4Tتعني أسطوانات الدوار ذات أربعة قمم (NTN) ، مادة صلبة،
"إي تي" تعني محامل أسطوانات متجانسة ذات مقاومة NTN، مادة صلبة.
X تعني الفرق بين الحفرة والقطر الخارجي والعرض أو نصف قطرها من رقم الجزء الأساسي
U تعني سلسلة ISO ، قابلة للتبادل دوليا من خلال الصلب المقاوم
حمالات الدوار المتقوسة 4T-4370/4320
رقم المحمل: 4T-4370/4320
الحجم (ملم): 44.45x88.5x40.386
العلامة التجارية:
قطر الحفرة (ملم): 4445
القطر الخارجي (ملم): 885
العرض (ملم): 40386
أبعاد المحامل ومواصفاتها في كتالوج العلامة التجارية:
d - 44,45 ملم
D - 88,5 ملم
T - 40،386 مم
B - 40،386 مم
C - 33،338 ملم
الوزن - 1.12 كجم
التفاصيل الخاصة بمحامل الدولاب المتقوسة:
قائمة المعلمات للأنماط الأخرى من حاويات الدوار المتقوسة:
| التعيين | الأبعاد الرئيسية | القياسات الأساسية للحمل | معايير السرعة | ||||
| - | ديناميكية | ثابتة | سرعة مرجعية | الحد من السرعة | |||
| - | د | د | T | ج | C0 | ||
| - | ملم | kN | r/min | ||||
| 30302J2 | 15 | 42 | 14,25 | 22,4 | 20 | 13000 | 18000 |
| 30203J2 | 17 | 40 | 13,25 | 19 | 18,6 | 13000 | 18000 |
| 30303J2 | 17 | 47 | 15,25 | 28,1 | 25 | 12000 | 16000 |
| 32303J2/Q | 17 | 47 | 20,25 | 34,7 | 33,5 | 11000 | 16000 |
| 32004X/Q | 20 | 42 | 15 | 24,2 | 27 | 12000 | 16000 |
| 30204J2/Q | 20 | 47 | 15,25 | 27,5 | 28 | 11000 | 15000 |
| 30304J2/Q | 20 | 52 | 16,25 | 34,1 | 32,5 | 11000 | 14000 |
| 32304J2/Q | 20 | 52 | 22,25 | 44 | 45,5 | 10000 | 14000 |
| 320/22X | 22 | 44 | 15 | 25,1 | 29 | 11000 | 15000 |
| 32005X/Q | 25 | 47 | 15 | 27 | 32,5 | 11000 | 14000 |
| 30205J2/Q | 25 | 52 | 16,25 | 30,8 | 33,5 | 10000 | 13000 |
| 32205BJ2/Q | 25 | 52 | 19,25 | 35,8 | 44 | 9500 | 13000 |
| 33205/ق | 25 | 52 | 22 | 47,3 | 56 | 10000 | 13000 |
| 30305J2/Q | 25 | 62 | 18,25 | 44,6 | 43 | 9000 | 12000 |
| 31305J2 | 25 | 62 | 18,25 | 38 | 40 | 7500 | 11000 |
| 32305J2 | 25 | 62 | 25,25 | 60,5 | 63 | 8000 | 12000 |
| 320/28X/Q | 28 | 52 | 16 | 31,9 | 38 | 10000 | 13000 |
| 302/28J2 | 28 | 58 | 17,25 | 38 | 41,5 | 9000 | 12000 |
| 322/28BJ2/Q | 28 | 58 | 20,25 | 41,8 | 50 | 8500 | 12000 |
| 32006X/Q | 30 | 55 | 17 | 35,8 | 44 | 9000 | 12000 |
| 30206J2/Q | 30 | 62 | 17,25 | 40,2 | 44 | 8500 | 11000 |
| 32206BJ2/QCL7CVA606 | 30 | 62 | 21,25 | 49,5 | 58,5 | 8000 | 11000 |
| 32206J2/Q | 30 | 62 | 21,25 | 50,1 | 57 | 8500 | 11000 |
| 33206/ق | 30 | 62 | 25 | 64,4 | 76,5 | 7500 | 11000 |
| 30306J2/Q | 30 | 72 | 20,75 | 56,1 | 56 | 7500 | 10000 |
| 31306J2/Q | 30 | 72 | 20,75 | 47,3 | 50 | 6700 | 9500 |
| 32306J2/Q | 30 | 72 | 28,75 | 76,5 | 85 | 7000 | 10000 |
| JL26749F/710 | 32 | 53 | 14,5 | 27 | 35,5 | 9000 | 12000 |
| 320/32X/Q | 32 | 58 | 17 | 36,9 | 46,5 | 8500 | 11000 |
| 32007J2/Q | 35 | 62 | 18 | 37,4 | 49 | 8000 | 11000 |
| 32007X/Q | 35 | 62 | 18 | 42,9 | 54 | 8500 | 11000 |
| 30207J2/Q | 35 | 72 | 18,25 | 51,2 | 56 | 7000 | 9500 |
| 32207J2/Q | 35 | 72 | 24,25 | 66 | 78 | 7000 | 9500 |
| 33207/ق | 35 | 72 | 28 | 84,2 | 106 | 6300 | 9500 |
| 30307J2/Q | 35 | 80 | 22,75 | 72,1 | 73,5 | 6700 | 9000 |
| 31307J2/Q | 35 | 80 | 22,75 | 61,6 | 67 | 6000 | 8500 |
| 32307BJ2/Q | 35 | 80 | 32,75 | 93,5 | 114 | 6000 | 8500 |
| 32307J2/Q | 35 | 80 | 32,75 | 95,2 | 106 | 6300 | 9000 |
| 32307/37BJ2/Q | 37 | 80 | 32,75 | 93,5 | 114 | 6000 | 8500 |
| JL69345F/310/Q | 38 | 63 | 17 | 36,9 | 52 | 7500 | 11000 |
| JL69349A/310/Q | 38 | 63 | 17 | 36,9 | 52 | 7500 | 11000 |
| JL69349X/310/Q | 38 | 63 | 17 | 36,9 | 52 | 7500 | 11000 |
| JL69349/310/Q | 38 | 63 | 17 | 36,9 | 52 | 7500 | 11000 |
| 32008/38X/Q | 38 | 68 | 19 | 52,8 | 71 | 7000 | 9500 |
| 3490/3420/QCL7CVQ492 | 38,1 | 79375 | 29,37 | 91,3 | 110 | 6700 | 9500 |
| 32008X/Q | 40 | 68 | 19 | 52,8 | 71 | 7000 | 9500 |
الصور تظهر تساقطات الدوار:

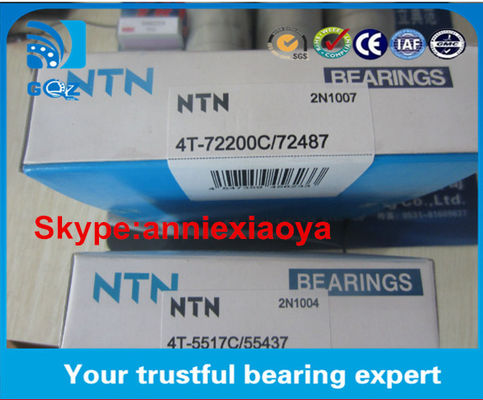

محامل حزمة من محامل الدوار المتقوسة:
العبوة الأصلية:
1): كيس بلاستيكي داخلي + صندوق ورقي + كرتون (((+حزمة) ؛
2):أحجام صغيرة:أنبوب بلاستيكي + كرتون
3): الأحجام الكبيرة: الحافظة الخشبية
