قائمة الشركات المصنعة لحامل KOYO الأسطواني NU302N الحد الأقصى للسرعة 5600r/min الوزن 1.5KG
ما هي محامل الدوار الأسطوانية؟
محامل الدوامات الأسطوانية لديها قدرة عالية على الحمل ويمكن أن تعمل بسرعة عالية لأنها تستخدم الأدوات كعناصر التدحرج.وبالتالي يمكن استخدامها في التطبيقات التي تنطوي على الأحمال الشعاعية الثقيلة والحمل التأثيري.
إن الألواح ذات شكل أسطواني وتتويج في النهاية من أجل تقليل تركيزات الإجهاد.فهي مناسبة أيضا للتطبيقات التي تتطلب سرعة عالية لأن الألواح يتم توجيهها من قبل الأضلاع التي هي إما على الحلقة الخارجية أو الداخلية.
مزيد من المعلومات
مع غياب الأضلاع، إما الحلقة الداخلية أو الخارجية سوف تتحرك بحرية حتى تتمكن من ضبط الحركة المحورية وبالتالي يمكن استخدامها كحاملات جانبية حرة.وهذا يسمح لهم لاستيعاب توسع العمود إلى حد ما، بالنسبة لموقع السكن.
إنّ محامل الدوّارات الأسطوانية من نوع NU وNJ تنتج نتائج عالية الأداء عند استخدامها كمحامل جانبية حرة لأنها تمتلك الخصائص المطلوبة لهذا الغرض.النوع NF حمالة الدوال الأسطوانية يدعم أيضا تحريك المحور إلى حد ما في كلا الاتجاهين، وبالتالي يمكن استخدامها كحامل جانبية حرة.
في التطبيقات التي يجب أن تدعم فيها الأحمال المحورية الثقيلة ، فإن محامل الدفع بالدراجات الأسطوانية هي الأنسب. هذا لأنها مصممة لاحتواء أحمال الصدمة ،هي صلبة والمساحة المحورية المطلوبة قليلةإنهم يدعمون فقط الأحمال المحورية التي تعمل في اتجاه واحد.
طلبات مفصلة
على وجه التحديد، يمكن استخدام محامل الدوار الأسطوانية لدينا في النقل الصناعي، السيارات، المحركات الكهربائية، مجموعات المولدات،أدوات الأدوات الآلية ومحركات الاحتراق الداخلي، إلخ
المزايا
يمكن فصل هذه المحامل الدوارة ومن السهل تركيبها وكذلك فكها.
| اسم المنتج | محامل أسطواني |
| OD ((القطر الخارجي): | 20-100ملم |
| الرمز ((قطر داخلي): | 1-50 ملم |
| B ((السمك): | 5-100ملم |
| الوزن الصافي: | أرسل لنا بريد إلكتروني للحصول على مزيد من التفاصيل - معايير الوزن الصافي |
| المواد: | محامل من الفولاذ |
| تحديد الحمل الديناميكي: | تستخدم عند حساب محامل الزحف الجاف التي يجب تحميلها ديناميكياً |
| تقييم الحمل الثابت: | يُعرّف على أنه الحمل الأقصى الذي يمكن أن يحمله أحد العوارض المكونة من البوش |
| السرعة القصوى: | يتم تحديدها من خلال معايير تشمل استقرار شكل القفص وغيرها |
| العوامل المحدودة | |
| التخليص: | يتم تعريفها على أنها المسافة الإجمالية التي يمكن من خلالها نقل حلقة محمل واحدة |
| بالنسبة للآخر في الاتجاه الشعاعي | |
| عدد الصفوف: | وفقا للمنتج المحدد، ونحن يمكن صنعها خصيصا بالنسبة لك |

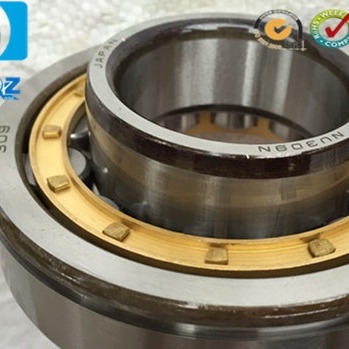

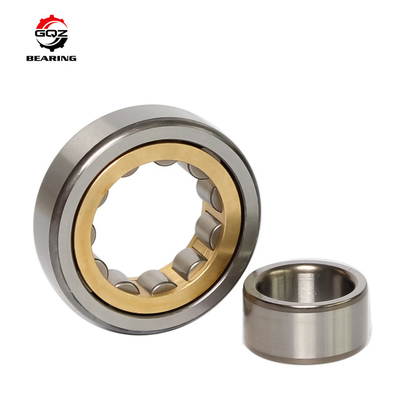

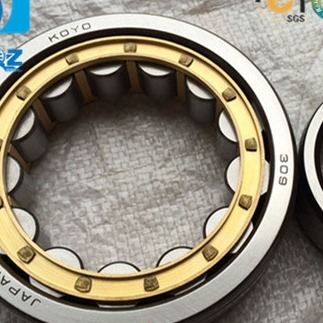

الصور من محامل الدوار الأسطوانية
طرازات أخرى من محامل الدوار الأسطوانية
| الحدود | الكتلة (كغ) | أرقام تحمل | أساسية | سرعة محدودة | ||||
| الأبعاد (ملم) | معدل الحمل ((KN) | (rpm) | ||||||
| د | د | ب | تقريباً | النوع | سي سي | كور | الدهون | النفط |
| 15 | 35 | 11 | 0.05 | N202 | 12.7 | 10.4 | 20000 | 22000 |
| 35 | 11 | 0.05 | NJ202 | 12.7 | 10.4 | 20000 | 22000 | |
| 35 | 11 | 0.05 | المواد الغذائية | 12.7 | 10.4 | 20000 | 22000 | |
| 17 | 40 | 12 | 0.06 | N203 | 17.6 | 14.6 | 10000 | 18000 |
| 40 | 12 | 0.06 | NJ203 | 14.5 | 12.8 | 18000 | 18000 | |
| 20 | 47 | 14 | 0.109 | N204 | 16.6 | 13.9 | 17000 | 20000 |
| 47 | 14 | 0.111 | NJ204 | 16.6 | 13.9 | 17000 | 20000 | |
| 47 | 14 | 0.111 | المواد الغذائية | 16.6 | 13.9 | 17000 | 20000 | |
| 52 | 15 | 0.149 | N304 | 23.1 | 19.2 | 14000 | 17000 | |
| 52 | 15 | 0.153 | NJ304 | 23.1 | 19.2 | 14000 | 17000 | |
| 52 | 15 | 0.153 | المواد الغذائية | 23.1 | 19.2 | 14000 | 17000 | |
| 25 | 52 | 15 | 0.134 | N205 | 18.8 | 17 | 14000 | 16000 |
| 52 | 15 | 0.137 | NJ205 | 18.8 | 17 | 14000 | 17000 | |
| 52 | 18 | 0.17 | NJ2205V | 35.3 | 29.4 | 12000 | 25000 | |
| 52 | 15 | 0.137 | المواد الغذائية | 18.8 | 17 | 14000 | 16000 | |
| 62 | 17 | 0.235 | N305 | 31.5 | 27.7 | 12000 | 14000 | |
| 62 | 17 | 0.241 | NJ305 | 31.5 | 27.7 | 12000 | 14000 | |
| 62 | 17 | 0.241 | المواد الغذائية | 31.5 | 27.7 | 12000 | 14000 | |
| 62 | 24 | 0.37 | NJ2305V | 67 | 72.7 | 7200 | 10000 | |
| 30 | 62 | 16 | 0.203 | N206 | 24.9 | 23.3 | 12000 | 14000 |
| 62 | 16 | 0.207 | NJ206 | 24.9 | 23.3 | 12000 | 14000 | |
| 62 | 16 | 0.207 | NU206 | 24.9 | 23.3 | 12000 | 14000 | |
| 72 | 19 | 0.35 | N306 | 38.5 | 35 | 10000 | 12000 | |
| 72 | 19 | 0.358 | NJ306 | 38.5 | 35 | 10000 | 12000 | |
| 72 | 19 | 0.358 | المواد الغذائية | 38.5 | 35 | 10000 | 12000 | |
| 35 | 72 | 17 | 0.289 | N207 | 35.5 | 34 | 11000 | 12000 |
| 72 | 17 | 0.295 | NJ207 | 35.5 | 34 | 11000 | 12000 | |
| 72 | 17 | 0.295 | المواد الغذائية | 35.5 | 34 | 11000 | 12000 | |
| 80 | 21 | 0.451 | N307 | 49.5 | 47 | 9000 | 11000 | |
| 80 | 21 | 0.461 | NJ307 | 49.5 | 47 | 9000 | 11000 | |
| 80 | 21 | 0.461 | المواد الغذائية | 49.5 | 47 | 9000 | 11000 | |
| 80 | 21 | 0.536 | NUP307V | 77.2 | 78.6 | 10000 | 23000 | |
| 40 | 80 | 18 | 0.37 | N208 | 43.5 | 43 | 9400 | 11000 |
| 80 | 18 | 0.387 | NJ208 | 43.5 | 43 | 9400 | 11000 | |
| 80 | 18 | 0.378 | المواد الغذائية | 43.5 | 43 | 9400 | 11000 | |
الخصائص المختلفة للمحامل الدوارة الأسطوانية المختلفة:
ن
الحلقة الداخلية لديها اثنين من الاطراف المتكاملة والحلقة الخارجية بدون اطراف.يمكن استيعاب الانتقال المحوري للعمود فيما يتعلق بالسكن في كلا الاتجاهين داخل الوعاء نفسهولذلك يتم استخدام المحامل كحاملات غير تحديد الموقع.
المواد الغذائية
الحلقة الخارجية من محامل التصميم NU لديها اثنين من الفلنجات المتكاملة والحلقة الداخلية بدون فلنجات.يمكن استيعاب الانتقال المحوري للعمود فيما يتعلق بالسكن في كلا الاتجاهين داخل الوعاء نفسه.
نيو جيرسي
الحلقة الخارجية لديها اثنين من الاطراف المتكاملة والحلقة الداخلية واحدة الاطراف المتكاملة.
مناسبة لموقع المحور للعمود في اتجاه واحد.
الـ NF
الحلقة الخارجية لها شراع واحد متكامل والحلقة الداخلية شراعين متكاملين.
NP
الخاتم الخارجي يحتوي على شاشة متكاملة واحدة وشاشة غير متكاملة واحدة في شكل حلقة شاشة فضفاضة والحلقة الداخلية شاشتين متكاملتين.
الوطنية
الحلقة الخارجية لديها اثنين من الفلنجات المتكاملة والحلقة الداخلية واحدة من الفلنجات المتكاملة وواحدة من الفلنجات غير المتكاملة في شكل حلقة فلانج فضفاضة. يمكن استخدام المحامل كمحامل تحديد الموقع ، أي:يمكنهم توفير موقع محوري للعمود في كلا الاتجاهين.
RN
لا حلقة خارجية والحلقة الداخلية اثنين من الاطراف المتكاملة.
