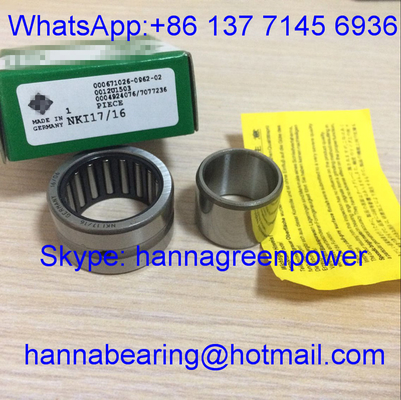

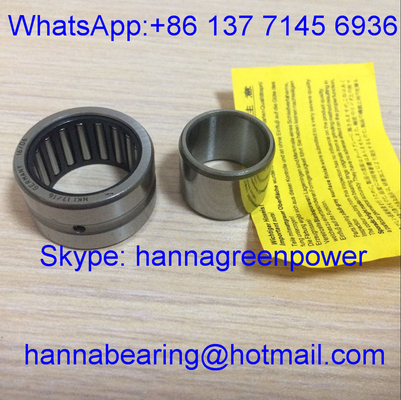

NKI17/16-XL / NKI17-16 نوع الخدمة الخفيفة محامل الإبرة الصغيرة مع فتحة زيت 17 * 29 * 16 مم

NKI17/16-XL و NKI17-16 هي محامل أسطوانة إبرة كوب مقطوعة صف واحد متكاملة مع حلقة داخلية صناعية صلبة ، وبعد الأساس الموحد Fw = 17mm ، والقطر الخارجي D = 29mm ، والعرض الإجمالي C = 16mm.رقم جزأين يتوافق مع بنية مادية متطابقة، XL تعني نسخة الإنتاج المحددة خفيفة الوزن.

هذه السلسلة NKI تتضمن قفص صلب رقيق مدقق وترتيب أدوات الدوار الكثيفة ، مما يوفر قدرة عالية للغاية على الحمل الشعاعي تحت مساحة تركيب شعاعية ضيقة للغاية.حلقة داخلية صلبة متطابقة بدقة تتجنب طحن النهاية عالية القسوة على عمود التزاوج، تبسيط تدفق معالجة العمود إلى حد كبير. فتح كلا الطرفين التصميم يدعم ملائمة إعادة التشحيم وتبديد الحرارة ممتازة، فقط تحمل الحمل الشعاعي النقي.تستخدم على نطاق واسع في صناديق التروس المصغرة، الآلات النسيجية، المكونات الدوارة الأتمتة، المضخات الهيدروليكية الصغيرة ومجموعات ناقلات النقل الصناعية الخفيفة مع قيود محيطة صارمة.

احصل على عرض عرض خلال 24 ساعة لمشروعك

Fw (القطر الداخلي لمجموعة الإبرة): 17 mm
فتحة الحلقة الداخلية d: 17 mm
القطر الخارجي D: 29 ملم
العرض الإجمالي C: 16 مم
الهيكل: محمول إبرة كوب واحد من صف واحد مع حلقة داخلية صلبة قابلة للفصل
المواد: الكأس المسحوبة ، أدوات الإبرة والحلقة الداخلية GCr15 الفولاذ ذو الكروم عالي الكربون
العناصر الاحتياطية: قفص من فولاذ الكربون
الإفراج الشعاعي القياسي: الإفراج الشعاعي القياسي
سرعة الدوران المحدودة للشحوم المرجعية: 14800 دورة/دقيقة
سرعة الدوران المحدودة للزيت: 18600 r/min
الحد الأدنى للشفرة r: 0.5 ملم
المطابقة سطح العمود يحتاج فقط التشطيب العادي دون تسوية تصلب

نسخة الإنتاج القياسية خفيفة الوزن المثلى، بيانات حمولة وأبعاد متسقة
الحمل الديناميكي Cr: 10200 N
محرك الحمل الثابت: 15400 N
الوزن الصافي: 0.022 كجم

النموذج القياسي الأساسي نفس حجم الخطوط العريضة ومعلمات الحمل مثل إصدار XL
الحمل الديناميكي Cr: 10200 N
محرك الحمل الثابت: 15400 N
الوزن الصافي: 0.022 كجم
رسومات الأبعاد الكاملة والبيانات التقنية الكاملة للحمل لنموذجين متوفرة عند طلب العميل.

1. حلقة داخلية صلبة قابلة للتفريق من خلال المعالجة الدقيقة ، والقضاء على عملية طحن القسوة العالية لمطابقة العمود ، والحد بشكل فعال من تكلفة تصنيع العمود ودورة المعالجة
2. قطع قطري شعاعي رقيق للغاية يقلل إلى حد كبير من المعدات شعاعي المحتلة مساحة ، مثالية للتصميم الهيكلي التنقل المدمجة مصغرة
3. التخطيط الموحد للدراجة الإبرة الكثيفة يجلب صلابة شعاعية متميزة وقدرة حمولة ثقيلة ، والعمل المستمر المستقر في متوسط السرعة تحت الحمل التناوبية الضغط الخفيفة
4. قفص صلب رقيق مدقق يفصل بشكل متساوٍ بين أدوات الإبرة ، وخسارة الاحتكاك المنخفضة ، وتبديد الحرارة الجيد وأداء التدحرج السلس لتشغيل المعدات بدون توقف دورة طويلة
5. التصميم ذو نفس الحجم مع رقم الجزء المزدوج يسهل مختلف متطلبات معيار المشتريات والاستبدال من العملاء العالميين
6. خيارات قابلة للتخصيص تشمل أغطية مطاطية اتصال 2RS مزدوجة الجانبين ، C3 مساحة صافية شعاعية متوسعة ، فولاذ المقاوم للصدأ الكأس المسحوب ،علامة ليزر OEM وملء الدهون المقاومة للارتداء في درجات الحرارة العالية

تبسيط إجراءات معالجة عمود ناقل النقل بشكل فعال وتوسيع عمر خدمة علبة التروس المدمجة وجمعيات ناقل النقل الدوار

هذه مجموعة NKI17/16-XL / NKI17-16 الصلبة الداخلية حلقة إبرة حمالة رول مطابقة على نطاق واسع للمعدات الصناعية الخفيفة والمتوسطة المدمجة التالية:

• صناديق التروس المصغرة للخفض، صناديق التروس الصغيرة المتوسطة وتركيبات دعم العمود الخارجي
• حواسيب النسيج والطباعة الآلات الصغيرة الوحدات الدوارة الدوارة
• معدات الأتمتة أجزاء دورية للكام ومكونات دعم خطية مصغرة للنزول
• مضخة زيت هيدروليكية خفيفة، أساس صمام ميكرو، مجموعات متزلجة دوارة خفيفة الوزن
• أجزاء من آلات التعبئة والتغليف الصغيرة ومعدات المكاتب وأجهزة الأجهزة المنزلية
• قطع غيار للبيع في السوق اللاحقة لمعدات تساقط أدوات الدوال ذات الحلقة الداخلية الصلبة ذات الحد الأدنى 17 ملم

الحل المثالي للحمل الشعاعي الكبير للجهاز الصناعي لنقل الكهرباء

• 25 عاما من المهنية NKI سلسلة الصلبة الحلقة الداخلية سحبت كوب إبرة تجربة تصنيع محامل الدوار
• نموذجين قابلين للتبادل تمامًا من حيث الأبعاد مع محامل سلسلة NKI17/16 المعيار الدولي ، ومؤشرات متسقة للتسامح الأبعاد ومؤشرات أداء الحمل
• خدمة مخصصة كاملة لـ OEM و ODM تدعم الختم من جانبين ، وغلاف الفولاذ المقاوم للصدأ وتخصيص الإفراغ الخاص
• فحص صارم للعملية بالكامل: اختبار صلابة المواد الخام ، ودقة التشطيب فوق حلقة الداخلية ، وتوحيد ترتيب الدوال واختبار دورة التعب الديناميكي قبل التسليم
• فريق الهندسة محترف تحمل توفر هداية تركيب مطابقة شفرة السكن في غضون 24 ساعة
• خطوط تجميع إنتاج واسعة النطاق مستقرة مع سعر بيع بالجملة المفضل لمصنعي معدات الآلات طويلة الأجل

نحن نركز على الأداء المستقر للحمل الإشعاعي الثقيل ، وعمر الخدمة الطويل والتعاون الفائز على المدى الطويل مع المشترين الصناعيين العالميين

• فحص تكوين المواد الخام الكيميائية وقسوة السطح من الفولاذ ذو المحامل الكرومية GCr15
• تحديد عميق رسم تشكيل للكأس الخارجي، وتحويل ومعالجة المرايا فوق التشطيب للطريق الداخلي حلقة صلبة
• عملية معالجة حرارية قياسية في درجة حرارة ثابتة لتحقيق الاستقرار في الإجهاد الداخلي للمعادن وتحسين مقاومة الارتداء
• اختبار أداء شامل: توحيد المسافة الشعاعية، قدرة الحمل الديناميكية/الستاتية، سلاسة التدحرج وأداء تبديد الحرارة
• فحص موحد لمجموعة أدوات الدوار وإعادة فحص أبعاد ومظهر منفصل لكل نموذج قبل التعبئة والشحن ضد الصدأ

كل دفعة من المحامل تخضع لاختبار متانة دورة العينات المتناوبة الكاملة لضمان التشغيل المستمر المستقر للحمل الشعاعي الثقيل

إذا كنت بحاجة إلى نسخة عالية الجودة من NKI17/16-XL المُحسّنة و NKI17-16 القياسية ذات حلقات داخلية صلبةأرسل استفسارك إلينا مباشرة.
ستحصل على خدمات دعم مهنية كاملة بعد تقديم طلبك:

• الرد السريع على اقتباس المصنع الرسمي خلال 24 ساعة
• توجيهات المعلمين المحترفين في مجال المحامل
• اقتراحات حلول المحامل المخصصة بما في ذلك الاختلافات المغلقة مزدوجة 2RS وخيارات الكأس الممسوحة المضادة للصدأ
• سعر بيع بالجملة التنافسي للسلع المجانية المباشرة من المصنع للطلبات المشتركة للسلع المجانية المختلطة من نموذجين

إرسال كمية الشراء المطلوبة لكل نموذج وبيئة عمل المعدات للحصول على عرض تقديمي رسمي مفصل

• س1: ما هو الفرق بين NKI17/16-XL و NKI17-16؟
  A1: كلاهما يشترك في أبعاد عامة متطابقة، وقدرة الحمل وحجم التثبيت؛ XL هو الحاقم الإنتاجية الموحدة خفيفة الوزن الأمثل لمعايير الشراء الدولية.
• السؤال 2: ما هي الميزة التي يتمتع بها محامل سلسلة NKI مع الحلقة الداخلية؟
  A2: مجهزة بخاتم داخلي صلب يمكن فصل الدقة ، لا يحتاج عمود التزاوج إلى التخفيف والتشطيب ، مما يقلل من تكلفة معالجة العمود.
• السؤال 3: هل يمكن أن تحمل محامل الإبرة NKI الحمل المحوري؟
  A3: مصممة فقط للحمل الشعاعي، غير مناسبة لظروف العمل المتواصلة للقوة المحورية ثنائية الاتجاه.
