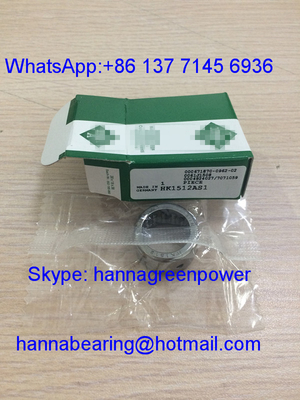

HK1512-AS1 / HK1512 إبرة كأس مفتوحة نهاية مقطوعة محمل الدوار مع فتحة زيت ، 15 * 21 * 12mm

HK1512 و HK1512-AS1 عبارة عن محامل أسطوانية إبرية ذات كوب مسحوب مفتوح أحادي الصف، بدون حلقة داخلية، بأبعاد أساسية موحدة Fw=15 مم تتطابق مع قطر العمود، وقطر خارجي D=21 مم، وعرض إجمالي C=12 مم. تعتمد سلسلة HK على كوب خارجي فولاذي رقيق متكامل من قطعة واحدة، يتم ضغطه مباشرة في فتحة التداخل في الهيكل بدون حلقات تثبيت إضافية أو أكمام تحديد المواقع لتقليل خطوات التجميع.

• HK1512: أطراف مزدوجة مفتوحة قياسية بدون أي درع أو ختم، تبديد حرارة ممتاز، مناسبة لبيئات العمل الداخلية النظيفة والجافة مع صيانة تشحيم منتظمة؛
• HK1512-AS1: مزودة بدرع معدني غير متصل بلمس من الصلب الرقيق AS1 على جانب واحد، يمنع الغبار الخشن، بقايا المعادن والحطام الكبير، لا يوجد مقاومة احتكاك للحفاظ على سرعة دوران عالية، مثالي لورش المعالجة الجافة قليلة الغبار بدون رذاذ سائل.

قفص فولاذي رقيق مختوم يفصل بشكل متساوٍ بين الأسطوانات الإبرية الكثيفة لتحقيق قدرة تحمل شعاعية عالية تحت مقطع عرضي شعاعي ضيق للغاية. يجب أن يكون سطح عمود التركيب المطابق مقوى ومصقول للغاية إلى HRC60-64 ليعمل كمسار داخلي. تحمل هذه السلسلة الحمل الشعاعي النقي فقط، وتستخدم على نطاق واسع في علب التروس المصغرة، وأدوات الطاقة المحمولة، وبكرات شد المنسوجات، وأجزاء الانزلاق ذات الثقوب العمياء الآلية، وصمامات هيدروليكية دقيقة، وتجميعات نهايات الأعمدة للآلات الزراعية الخفيفة ذات قيود المساحة الشعاعية الصارمة.

Fw (القطر الداخلي لمجموعة الإبر): 15 مم

القطر الخارجي D: 21 مم

العرض الإجمالي C: 12 مم

الهيكل: محمل إبري ذو كوب مسحوب مفتوح أحادي الصف، بدون حلقة داخلية، حامل أسطواني من الصلب الكربوني مختوم

المادة: كوب مسحوب وأسطوانات إبرية من فولاذ المحامل الكروم عالي الكربون GCr15

الخلوص الشعاعي القياسي: CN خلوص عادي

سرعة الدوران القصوى للشحم المرجعي: 15300 دورة في الدقيقة

سرعة الدوران القصوى للتزييت بالزيت: 19100 دورة في الدقيقة

صلابة العمود المطابق المطلوبة: HRC60-64 صقل مرآة

الحد الأدنى للشطف r: 0.6 مم

الحماية: كلا الطرفين مفتوحان بالكامل، بدون درع أو ختم مطاطي

الحمل الديناميكي Cr: 8760 نيوتن

الحمل الساكن Cor: 11400 نيوتن

حد الحمل الإجهادي Pu: 1620 نيوتن

الوزن الصافي: 0.0098 كجم

الحماية: درع غبار معدني مختوم غير متصل بلمس AS1 على جانب واحد

الحمل الديناميكي Cr: 8510 نيوتن

الحمل الساكن Cor: 11060 نيوتن

حد الحمل الإجهادي Pu: 1580 نيوتن

الوزن الصافي: 0.0101 كجم

رسومات الأبعاد الكاملة وبيانات الحمل الفنية الكاملة لطرازين متاحة عند طلب العميل.

1. تصميم متكامل من كوب فولاذي رقيق مختوم بالضغط، يتم ضغطه مباشرة في فتحة التداخل في الهيكل بدون أجزاء تثبيت محورية إضافية، يقلل من كمية المكونات وتكلفة عمالة التجميع
2. المقطع العرضي الشعاعي فائق الرقة يقلل من المساحة المشغولة شعاعيًا للمعدات، ويلبي تمامًا متطلبات تصميم هيكل النقل المدمج المصغر
3. خياران للحماية (مفتوح / درع معدني AS1 واحد) يغطيان شرطي عمل جافين رئيسيين: بيئة جافة فائقة النظافة وورشة عمل جافة مع غبار خشن وحطام
4. درع AS1 الفولاذي الرقيق غير المتصل بلمس يوفر خسارة احتكاك إضافية صفرية، ولن يقلل من سرعة الدوران القصوى أثناء منع الجسيمات الصلبة الكبيرة، على عكس أختام RS المطاطية الاحتكاكية
5. ترتيب الأسطوانات الإبرية الكثيفة يوفر صلابة شعاعية وقدرة تحمل ممتازة، تشغيل مستمر مستقر متوسط السرعة تحت أحمال الصدمات الخفيفة المتكررة للبدء والتوقف
6. تشمل الخيارات القابلة للتخصيص دروع معدنية AS2 مزدوجة الجوانب، وأختام مطاطية RS أحادية/مزدوجة، وخلوص شعاعي موسع C3، وكوب مسحوب مقاوم للصدأ من الفولاذ المقاوم للصدأ، ووضع علامات ليزر OEM، وتعبئة شحم مقاوم للتآكل بدرجة حرارة عالية

يبسط بشكل فعال عمليات تشغيل الهيكل ذي الثقوب العمياء ويطيل عمر خدمة تجميعات نهايات الأعمدة المدمجة

مجموعة محامل الإبر ذات الكوب المسحوب المفتوح المزدوجة المواصفات HK1512 / HK1512-AS1 متوافقة على نطاق واسع مع المعدات الصناعية الخفيفة والمتوسطة المدمجة التالية:

• علب تروس تخفيض مصغرة، تجميعات دعم نهايات الأعمدة ذات الثقوب العمياء لصناديق النقل الصغيرة
• أدوات الطاقة الكهربائية المحمولة، الآلات المصغرة للحدائق، الأجزاء الدوارة المتحركة للآلات الزراعية الخفيفة
• آلات النسيج، وحدات بكرات الانزلاق لشد آلات الطباعة الصغيرة
• آليات الانزلاق الخطية المصغرة الآلية ومكونات تحديد المواقع لأعمدة الكامات
• آلات المعالجة الجافة الصغيرة، تجميعات الانزلاق الدوارة خفيفة الوزن للمعدات الدقيقة
• قطع غيار بديلة لما بعد البيع لمعدات محامل الإبر ذات الكوب المسحوب بفتحة داخلية 15 مم

حل مثالي مزدوج الخيار لتحمل الحمل الشعاعي العالي لمعدات النقل الصناعية المدمجة في البيئات الجافة

• 25 عامًا من الخبرة المهنية في تصنيع محامل الإبر ذات الكوب المسحوب المفتوح من سلسلة HK
• طرازان قابلان للتبديل الأبعاد بالكامل مع محامل سلسلة HK1512 القياسية الدولية، وتفاوت الأبعاد المتسق ومؤشرات أداء الحمل
• خدمة OEM و ODM كاملة مخصصة تدعم دروع معدنية AS مزدوجة الجوانب، وختم مطاطي، وغلاف من الفولاذ المقاوم للصدأ، وتخصيص الخلوص الخاص
• فحص صارم لكامل العملية: اختبار صلابة المواد الخام، دقة السحب العميق للكوب، إحكام تجميع درع AS، واختبار دورة الحمل الديناميكي قبل التسليم
• يقدم فريق هندسة المحامل المحترف إرشادات حول تفاوت التداخل في الهيكل ذي الثقوب العمياء وصلابة العمود المطابق في غضون 24 ساعة
• خطوط تجميع إنتاج ضخم مستقرة مع أسعار جملة تفضيلية لمصنعي معدات الآلات على المدى الطويل

نحن نركز على أداء الضغط المستقر، ومقاومة الغبار عالية السرعة، والتعاون المربح للجانبين على المدى الطويل مع المشترين الصناعيين العالميين

• فحص التركيب الكيميائي للمواد الخام وصلابة السطح لفولاذ المحامل الكروم GCr15
• السحب العميق الدقيق، والتشذيب، والتشكيل للكوب الخارجي المفتوح المتكامل
• عملية معالجة حرارية بدرجة حرارة ثابتة لتثبيت الإجهاد الداخلي للمعدن وتعزيز مقاومة تآكل السطح
• اختبار أداء شامل: انتظام الخلوص الشعاعي، اتساق ترتيب الأسطوانات الإبرية، قدرة التحمل الديناميكي/الساكن، ومتانة منع الغبار لدرع AS المعدني
• فحص تجميع الأسطوانات الموحد وإعادة فحص الأبعاد والمظهر بشكل منفصل لكل طراز قبل التعبئة المقاومة للصدأ والشحن

كل دفعة من المحامل تمر باختبار دورة تحمل متكررة بالعينات الكاملة لضمان تشغيل مستقر تحت حمل شعاعي ثقيل في معدات الورش الجافة

إذا كنت بحاجة إلى محامل إبر ذات كوب مسحوب مفتوح HK1512 و HK1512-AS1 عالية الجودة مع درع معدني واحد لعلب التروس المصغرة ومعدات المعالجة الجافة الآلية، فأرسل استفسارك إلينا مباشرة.

ستتلقى خدمات دعم احترافية كاملة بعد تقديم الاستفسار:

• رد سريع على عرض أسعار المصنع الرسمي في غضون 24 ساعة
• إرشادات مطابقة المعلمات لتفاوت التداخل في الهيكل ذي الثقوب العمياء وصلابة العمود المطابق من مهندسي محامل محترفين واحدًا لواحد
• اقتراحات حلول محامل مخصصة بما في ذلك متغيرات درع AS2 مزدوج الجوانب و RS المغلقة وخيارات الكوب المسحوب المقاوم للصدأ
• سعر جملة مباشر تنافسي من المصنع للطلبات المجمعة المختلطة لطرازين

أرسل كمية الشراء المطلوبة لكل طراز وبيئة عمل المعدات للحصول على عرض أسعار رسمي مفصل.
