LM25UU / LBD25UU / LM25UU-OP محامل كرة خطي الحركة / غطاء خطي 25 * 40 * 59mm

LM25UU و LBD25UU و LM25UU-OP هي محامل كرات خطية مترية قياسها 25 ملم مع ثلاثة أنواع هيكلية مختلفة لتلبية متطلبات التثبيت والفراغ المتنوعة.جميع السلسلة تعتمد مجموعات متعددة من مجموعات الكرات الفولاذية الدائرة داخل الغلاف الخارجي، توفير حركة متتالية خطية سلسة منخفضة الاحتكاك وتحمل الحمل الشعاعي فقط.

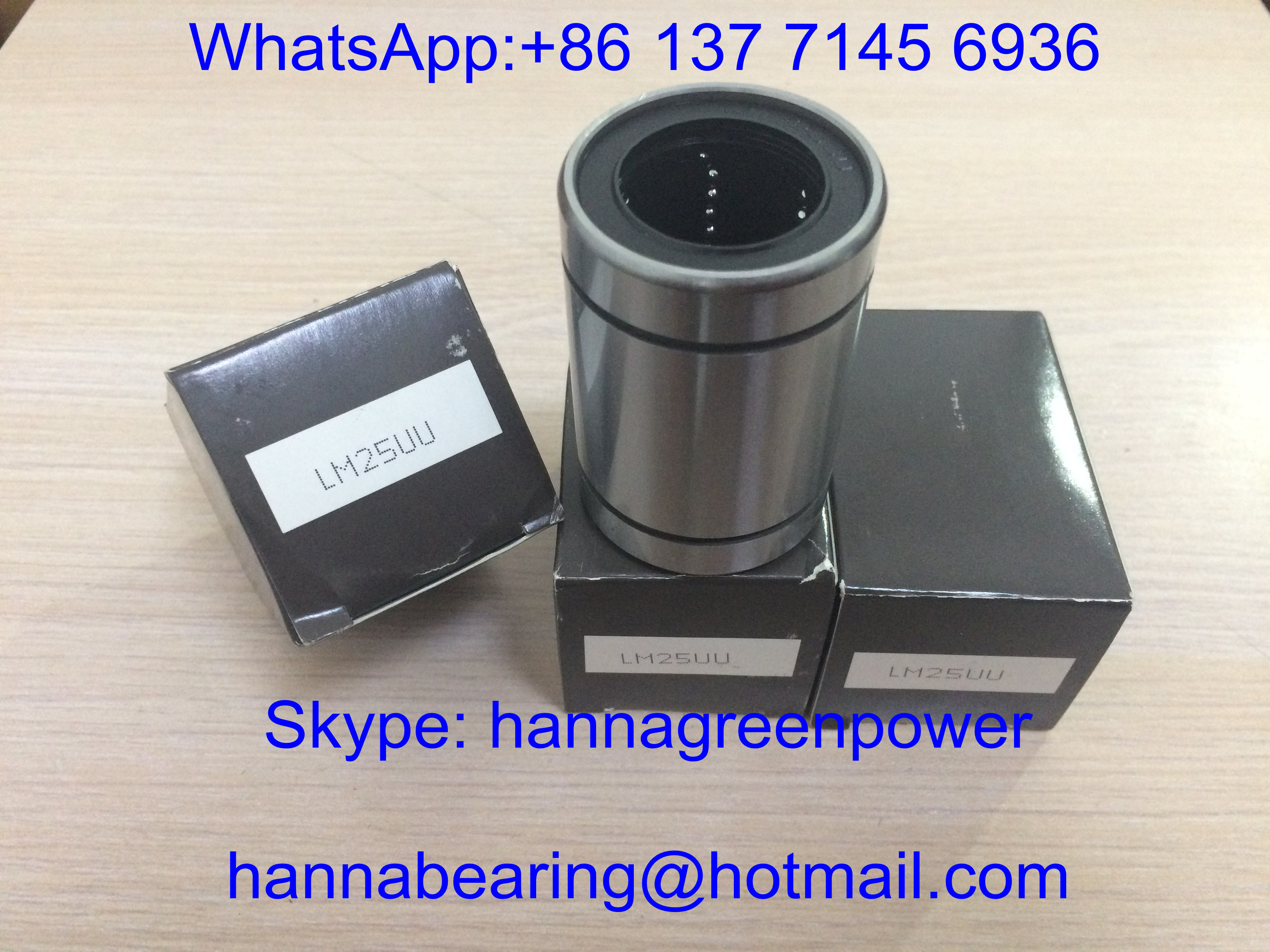

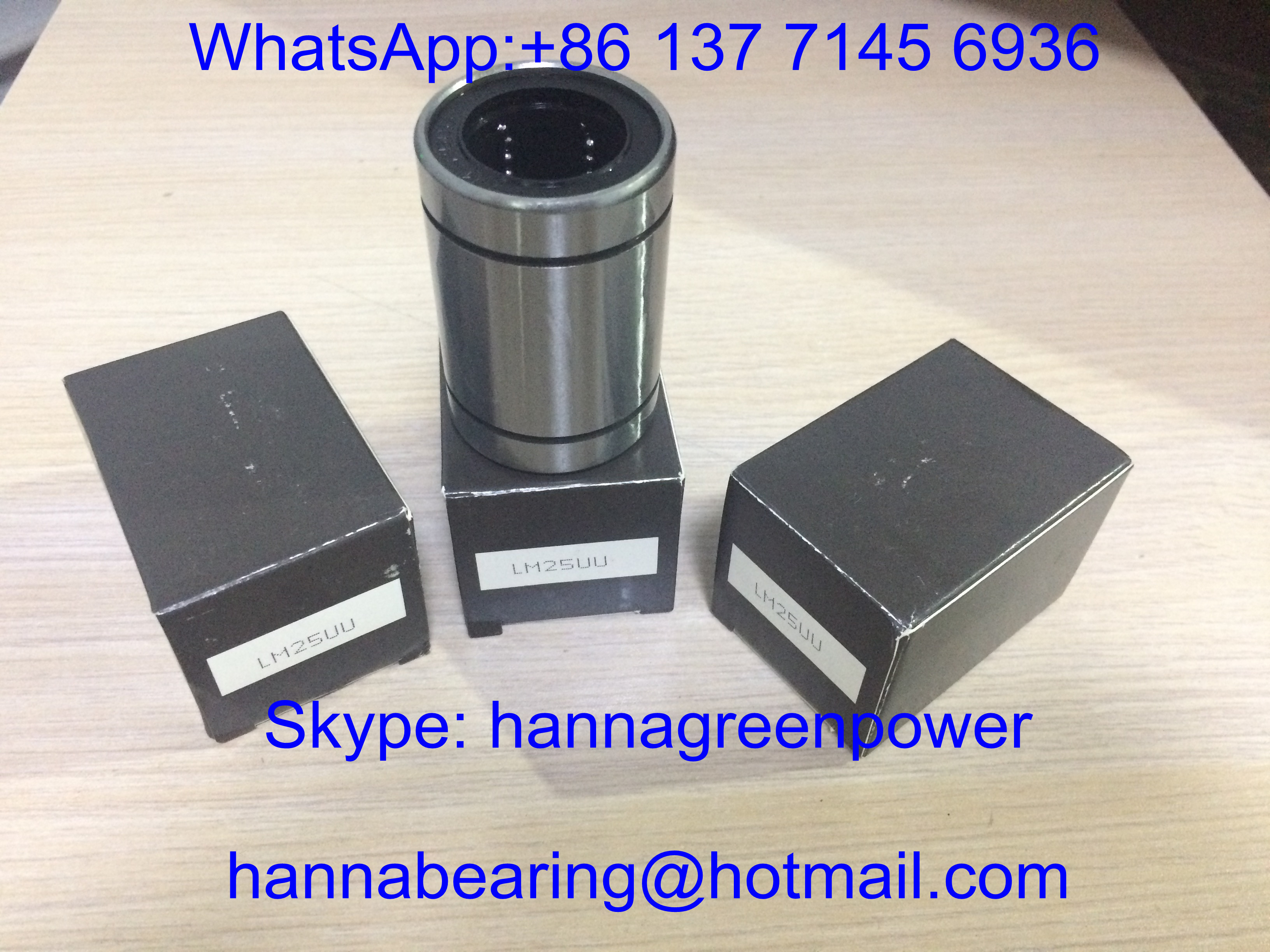

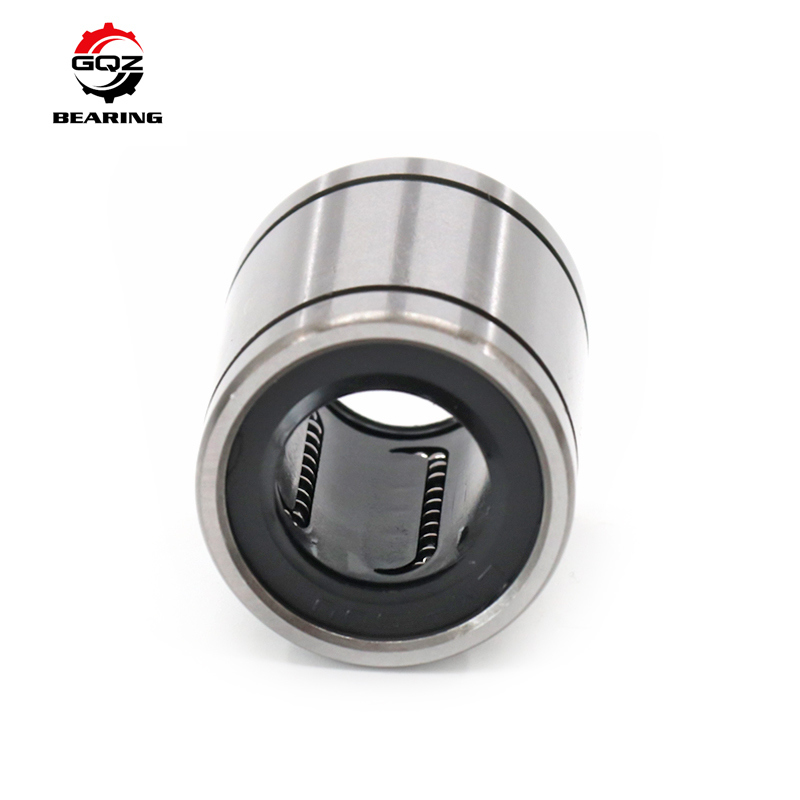

• LM25UU: الغلاف الخارجي القياسي المغلق المتكامل، أغطية الغبار المطاطية ذات الطرفين، عالمية للمنصات المنزلقة الخطية العادية ذات الفضاء الثابت.
• LBD25UU: غلاف خطي مغلق متكامل مع فليانج، مع شظايا تركيب على الجانبين لتركيب السطح المباشر دون غطاء تحديد الموقع الإضافي.
• LM25UU-OP: بنية فجوة قابلة للتعديل مفتوحة ، ويمكن تقليل الفجوة عن طريق تشديد مشبك المنزل للقضاء على اللعب ، مثالية لمعدات تحديد المواقع عالية الدقة.

الغلاف الخارجي يتبنى فولاذاً عالية القوّة مرفوعاً بارداً، ويحافظ النيلون بشكل متساوٍ على كرات الفولاذ الكرومية، والشحوم الليثيومية المملوءة مسبقاً ذات العمر الطويل داخل،سائل القطع والحطام، تستخدم على نطاق واسع لمعدات CNC ، خطوط تجميع الأتمتة الإلكترونية ، أجهزة الاختبار ، آلات التعبئة والتغليف ومنصات نقل الزحف الدقيقة مع عمود توجيه 25 مم.

قطر العمود المتطابق d:25 ملم

الإفراج الشعاعي القياسي:المسموح الطبيعي للشفرة

مادة الكرة:الفولاذ ذو المحامل GCr15

مادة الاحتفاظ:نايلون PA66 المقاوم للارتداء

الختم:سجل مطاطي مضاد للغبار من NBR مزدوج الجانبين

السرعة الخطية القصوى:1.5 م/ث

درجة حرارة العمل:-20°C ~ 80°C

متطلبات سطح العمود:HRC60~64 تصفية الزجاج

القياس الخارجي D:40 ملم

الطول الإجمالي L:59 ملم

الحمل الديناميكي Cr:5.8 kN

الحمل الثابت C0r:8.3 kN

الوزن الصافي0.145 كجم

عرض اللحاء الخارجي W:64 ملم

سمك الشريط T:7 ملم

القياس الخارجي D:40 ملم

الطول الإجمالي L:59 ملم

الحمل الديناميكي Cr:5.8 kN

الحمل الثابت C0r:8.3 kN

الوزن الصافي0. 182 كجم

القياس الخارجي D:40 ملم

الطول الإجمالي L:59 ملم

الهيكل المفتوح المفتوح لضبط المسافة

الحمل الديناميكي Cr:5.4 kN

الحمل الثابت C0r:7.8 kN

الوزن الصافي0.138 كجم

رسومات الأبعاد الكاملة جداول معايير الحمل من ثلاثة نماذج متوفرة عند طلب العميل.

1. تغطي ثلاثة إصدارات هيكلية (مغلقة مستقيمة / مقطوعة / مفتوحة فجوة قابلة للتعديل) جميع متطلبات تثبيت الأتمتة السائدة ، شراء من نقطة واحدة لمختلف مخططات تصميم المعدات
2. توفر تخطيط الكرة الفولاذية المتداولة متعددة الصفوف قدرة تحمل شعاعية موحدة، معامل الاحتكاك المنخفض للغاية، الزحف المتبادل السلس الصامت دون تعثر
3. أغطية الغبار المتكاملة NBR مزدوجة الجانبين عزل غبار ورقة العمل و سائل التبريد ، وقفل الدهون التشحيم الداخلية وتوسيع دورة الصيانة
4. الغلاف الخارجي من الفولاذ المسحوب بالبرد ذو صلابة عالية مع تسامح أبعاد ثابتة ، وقوة جيدة ومقاومة للتشوه في ظل التشغيل المستمر لفترة طويلة
5. الحفاظ على الكرة النيلون PA66 يحد بشكل متساو الكرات الصلبة ، ويتجنب ضوضاء الاصطدام ويمنع سقوط الكرة أثناء تفكيكها
6. خيارات قابلة للتخصيص: قشرة مضادة للصدأ ، ومزلق لذيذ لذو درجة غذائية ، ومرحلة C3 مكبرة خاصة ، وسمعة ليزر OEM وسرقات FKM المقاومة لدرجات الحرارة العالية

تحسين دقة تحديد المواقع الخطي للمعدات بشكل فعال وتقليل أصناف تخزين قطع الغيار لخطوط الإنتاج الآلية

هذه مجموعة محامل الكرات الخطية LM25UU / LBD25UU / LM25UU-OP من ثلاثة أنواع مناسبة على نطاق واسع لمعدات الأتمتة الدقيقة التالية:

• آلات حفر CNC، مجموعات الزحف الخطي لجهاز طحن صغير
• معدات التجميع الإلكترونية الآلية 3C، معدات التجهيز والتحقيق الدقيق
• آلات الطباعة ومعدات تعبئة الغذاء آليات نقل خطية عالية السرعة
• معدات التفتيش الطبية، منصات الزحف الدقيقة للمختبرات وأجهزة الكشف
• معدات قطع الخشب، طلاء الحقن المكونات المساعدة الخطية المتحركة
• قطع غيار من السوق اللاحقة لمعدات الزحف للعمود الموجه الخطي قطرها 25 مم

الحل المثالي للشحنات الخطيّة متعدّدة الهياكل لتنسيقات التثبيت المتنوعة وتعديل الحد الأقصى بدقة عالية في مواقف الأتمتة الصناعيّة

• 25 سنة من الخبرة المهنية في تصنيع محامل الكرات الخطية القياسية
• ثلاثة نماذج قابلة للتبادل بالكامل مع المقابس الخطية من سلسلة LM / LBD المعيارية الدولية ، والتحمل الأبعاد المتسقة وسلاسة الانزلاق
• خدمة مخصصة OEM و ODM كاملة تدعم قذيفة الفولاذ المقاوم للصدأ ، ومزلق خاص وتخصيص التفريغ
• فحص صارم كامل للعملية: صلابة المواد الخام ، ودقة التشطيب فوق الثقب الداخلي ، وتثبيت الختم واختبار دورة الانزلاق المتبادلة قبل التسليم
• فريق الهندسة الخطية الحركة المهنية توفر العمود والمساكن التسامح مطابقة التوجيه في غضون 24 ساعة
• قدرة الإنتاج الضخم المستقر مع سعر بيع بالجملة المفضل لمصنعي معدات الأتمتة طويلة الأجل

نحن نركز على الأداء المتحرك المستقر منخفضة الضوضاء، الختم الدائم والتعاون على المدى الطويل الفوز الفوز مع المشترين الصناعي العالمي

• فحص تكوين المواد الخام الكيميائية وقسوة السطح من الفولاذ المسحوب بالبرد والكرات الفولاذية الكرومية GCr15
• معالجة الدوران الدقيق والتحسينات الفائقة للمرايا الداخلية للشكل الخارجي للمحامل الخطي
• عملية المعالجة الحرارية الموحدة لتخفيف الإجهاد لتحقيق الاستقرار في مقاومة تشوه الغلاف
• اختبار أداء شامل: توحيد المسافة الشعاعية، ضوضاء الانزلاق، المقاومة للغبار، قدرة الحمل الديناميكية والستاتية
• التفتيش الموحد لحجم ملء الدهون للشحنات الخطية المختومة مزدوجة
• إعادة فحص الأبعاد النهائية والمظهر والتسمية قبل التعبئة والشحن ضد الصدأ

كل دفعة من المحامل الخطية تخضع لاختبار متانة دورة العينات المتناوبة الكاملة لضمان أداء زحف سلس مستقر لفترة طويلة

إذا كنت في حاجة إلى 25mm عالية الجودة مغلقة، والفلانج وفتوحة قابلة للتعديل الفجوة خطية محامل الكرات لمعدات الأتمتة الرقمية والإلكترونية، إرسال استفسارك لنا مباشرة.

ستحصل على خدمات دعم مهنية كاملة بعد تقديم طلبك:

• الرد السريع على اقتباس المصنع الرسمي خلال 24 ساعة
• واحد على واحد العمود والمسكن التسامح مطابقة الدعم الفني من قبل المهندسين المحترفين الحركة الخطية
• اقتراحات حلول محامل مخصصة بما في ذلك قشرة الفولاذ المقاوم للصدأ ومتغيرات الختم المقاومة لدرجات الحرارة العالية
• سعر تجارة الجملة التنافسي للسلع المجانية المباشرة للمصنع للطلبات المشتركة المشتركة من ثلاثة نماذج

إرسال كمية المطلوبة من كل نموذج وبيئة عمل المعدات للحصول على عرض رسمي مفصل

س1:ما هو الفرق بين LM25UU و LM25UU-OP؟
A1:LM25UU هو نوع إطلاق ثابت مغلق تمامًا ؛ LM25UU-OP لديه هيكل مفتوح ، والذي يمكن أن يضغط المقصورة للحد من الإطلاق والقضاء على اللعب للمعدات عالية الدقة.

س2:ما هي ميزة البوشة الخطية المزدوجة LBD25UU؟
A2:شاشة تركيب متكاملة في كلا الطرفين ، يمكن تثبيتها مباشرة على سطح المعدات دون غطاءات وضع إضافية ، مريحة لتركيب صفيحة رقيقة.

السؤال 3:ما هي الصلابة التي يجب أن يصل إليها عمود الإرشاد الخطي المتطابق؟
A3:يحتاج سطح العمود إلى صلابة HRC 60 ′′ 64 مع التشطيب المرآة لتمديد عمر الخدمة في البوشة الخطية.
