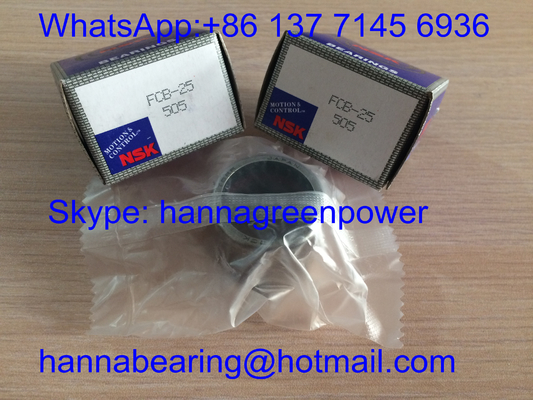

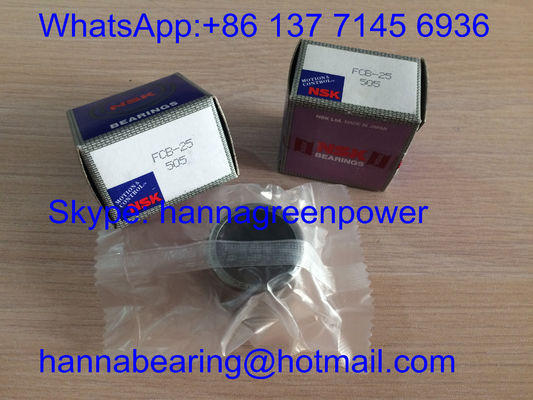

FCB-25 / FCB25 / HFL2530 القفل / المقبضات الكوبية المسحوبة / أدوات العجلات 25 * 32 * 30mm

1. نظرة عامة على المنتج

FCB-25 و FCB25 و HFL2530 هي محامل قابض إبرة متكاملة أحادية الاتجاه مرسومة بنفس الأبعاد المترية الموحدة Fw=25 مم، قطر خارجي D=32 مم، عرض إجمالي C=30 مم. FCB-25 و FCB25 هما تنسيقان مختلفان لترميز نفس المنتج؛ HFL2530 هو التعيين الصناعي القياسي لهذه الوحدة المتكاملة ذات القابض أحادي الاتجاه.

على عكس بكرات القابض المفردة من سلسلة HF البسيطة بدون دعم جانبي، يجمع هذا النوع HFL/FCB بين آلية قابض مركزية أحادية الاتجاه بالإضافة إلى مجموعتي دعم إبرة جانبيتين في غلاف واحد مرسوم متكامل. تعمل نوابض الأوراق المصنوعة من الفولاذ المقاوم للصدأ على دفع بكرات الإبرة المائلة لتحقيق نقل عزم دوران أحادي الاتجاه وقفل ذاتي مضاد للانعكاس، وفي الوقت نفسه تتحمل مجموعات الإبر الثنائية الحمل الشعاعي المستمر في وقت واحد.

يستخدم الغلاف الخارجي الفولاذ عالي القوة المختوم، وتستخدم بكرات الإبر وسطح السباق الداخلي المطابق فولاذ محامل GCr15 مع معالجة تبريد شاملة. تصميم الطرفين المفتوحين يسهل إعادة التشحيم المنتظمة. يناسب فقط عمودًا بقطر 25 مم مبرد ومصقول كالمرآة، ويستخدم على نطاق واسع في المخفضات الصغيرة، وآلات النسيج، وناقلات التعبئة، ومعدات الطباعة، ونقل الأجهزة المنزلية، وتجميعات القيادة أحادية الاتجاه الصناعية الخفيفة المضادة للانعكاس.

احصل على عرض أسعار في غضون 24 ساعة لمشروعك

2. المواصفات الفنية

معلمات القاعدة الموحدة

قطر العمود المطابق Fw: 25 مم
القطر الخارجي D: 32 مم
العرض الكلي C: 30 مم
الهيكل: قابض أحادي الاتجاه مرسوم متكامل مع دعم إبرة شعاعي ثنائي الجانب
مادة الغلاف الخارجي: فولاذ كربوني مختوم على البارد
مادة بكرة الإبرة والزنبرك: فولاذ محامل GCr15 + زنبرك فولاذ مقاوم للصدأ
الخلوص الشعاعي القياسي: خلوص طبيعي CN
أقصى عزم دوران مسموح به للنقل: 66 نيوتن متر
سرعة الدوران المحددة بالشحم: 5500 دورة في الدقيقة (دوران العمود / دوران الحلقة الخارجية)
نطاق درجة حرارة التشغيل: -10 درجة مئوية ~ 70 درجة مئوية
الحد الأدنى للشطف r: 0.3 مم
سطح العمود المطلوب: HRC60–64 تشطيب فائق كالمرآة

FCB-25 / FCB25

ترميز رقم جزء بديل لـ HFL2530، أبعاد وأداء قابلان للتبديل بالكامل
الحمل الشعاعي الديناميكي Cr: 10600 نيوتن
الحمل الشعاعي الساكن C0r: 14000 نيوتن
حد الحمل الدوري Cur: 1930 نيوتن
الوزن الصافي: 0.0442 كجم

HFL2530

التعيين الرسمي القياسي لهذا المحمل الإبري المتكامل أحادي الاتجاه
الحمل الشعاعي الديناميكي Cr: 10600 نيوتن
الحمل الشعاعي الساكن C0r: 14000 نيوتن
حد الحمل الدوري Cur: 1930 نيوتن
الوزن الصافي: 0.0442 كجم
رسومات الأبعاد الكاملة، ومنحنيات اختبار عزم الدوران، وأوراق معلمات الحمل الكاملة متاحة عند طلب العميل.

3. المزايا الرئيسية

1. هيكل متكامل الكل في واحد يجمع بين القابض أحادي الاتجاه + دعامات إبرة شعاعية ثنائية الجانب، لا حاجة لمحامل إبر منفصلة إضافية، يبسط بشكل كبير تخطيط نقل المعدات ويقلل من تنوع مخزون الأجزاء
2. آلية قفل زنبرك ورقة مدمجة من الفولاذ المقاوم للصدأ، أداء قفل ذاتي أحادي الاتجاه مستقر، وظيفة موثوقة مضادة للانعكاس تحت حمل عزم دوران متكرر البدء والتوقف والتبادلي
3. يوفر تصميم بكرة الإبرة الكثيفة على الوجهين قدرة تحمل شعاعية قوية، وتوزيعًا موحدًا للإجهاد، ويتجنب بفعالية التآكل اللامركزي أحادي الجانب أثناء التشغيل المستمر
4. تصميم تركيب بالضغط لغلاف مرسوم رفيع متكامل، يتم ضغطه مباشرة في فتحة التداخل في السكن بدون أكمام تحديد أو حلقات تثبيت، مما يقلل من تكلفة العمالة للتجميع
5. بكرات إبرة طحن فائقة الدقة موحدة وسطح سباق مائل، احتكاك منخفض، دوران عالي السرعة مستقر وعمر خدمة طويل للتعب الدوري التلامسي
6. خيارات قابلة للتخصيص: أختام غبار مطاطية RS مفردة/مزدوجة، غلاف خارجي مقاوم للصدأ من الفولاذ المقاوم للصدأ، علامة ليزر OEM، تعبئة شحم خاص بدرجة حرارة منخفضة للطعام

يقلل بفعالية من معدل فشل نظام النقل ويطيل عمر خدمة تجميعات الآلات الميكانيكية ذات القيادة أحادية الاتجاه المضادة للانعكاس

4. التطبيقات

هذه المجموعة المتكاملة من محامل قابض الإبرة المرسومة أحادية الاتجاه FCB-25 / FCB25 / HFL2530 تتطابق على نطاق واسع مع معدات نقل الصناعات الخفيفة والمتوسطة التالية:

• مخفضات كوكبية مصغرة، تجميعات دعم عمود الإخراج المضاد للانعكاس لصندوق التروس الصغير
• آلات نسج النسيج، وحدات القيادة أحادية الاتجاه لآلات لف الغزل
• مكونات منع الدوران الخلفي لبكرات ناقل خط إنتاج تغليف المواد الغذائية
• معدات الطباعة، آليات النقل التبادلي لآلات الأتمتة المكتبية
• أجزاء قيادة الغسالات الصغيرة، تجميعات بكرات تغذية آلات البناء الخفيفة
• قطع غيار بديلة لما بعد البيع لمعدات محامل قابض الإبرة أحادية الاتجاه بفتحة 25 مم

حل مثالي للمحامل المضادة للانعكاس المدمجة الكل في واحد لآلات النقل أحادية الاتجاه ذات المساحة الشعاعية الضيقة

5. لماذا تختار محامل GQZ

• 25 عامًا من الخبرة المهنية في تصنيع محامل قابض الإبرة المرسومة المتكاملة من سلسلة HFL/FCB أحادية الاتجاه
• ثلاثة أرقام أجزاء قابلة للتبديل بالكامل من حيث الأبعاد مع محامل HFL2530 القياسية الدولية، وعزم دوران متسق، وقدرة تحميل، ودقة دوران
• خدمة OEM و ODM مخصصة كاملة تدعم إضافة أختام الغبار، وغلاف الفولاذ المقاوم للصدأ، وتخصيص مواد التشحيم
• فحص صارم لكامل العملية: اختبار صلابة المواد الخام، دقة تشكيل الغلاف المرسوم، اتساق عزم دوران قفل الزنبرك، واختبار متانة دورة السرعة العالية قبل التسليم
• يقدم فريق هندسة القابض أحادي الاتجاه المحترف إرشادات حول تفاوتات التداخل في السكن وتركيب العمود المطابق في غضون 24 ساعة
• قدرة إنتاج جماعي مستقرة بأسعار تفضيلية للبيع بالجملة بكميات كبيرة لمصنعي آلات النسيج والتعبئة على المدى الطويل

نحن نركز على أداء قفل مستقر مضاد للانعكاس، ومتانة عالية للحمل الشعاعي، وتعاون طويل الأمد مربح للجانبين مع المشترين الصناعيين العالميين

6. مراقبة الجودة

• فحص التركيب الكيميائي والصلابة للمواد الخام من فولاذ الكروم GCr15 وفولاذ الزنبرك المقاوم للصدأ
• عمليات الرسم العميق الدقيق والتشذيب وطحن السباق المائل الداخلي للغلاف الخارجي المتكامل المرسوم
• عملية معالجة حرارية قياسية للتبريد والتطبيع لتحقيق استقرار الإجهاد الداخلي للمعادن وتحسين مقاومة التآكل
• اختبار أداء خاص للقابض أحادي الاتجاه: اتساق عزم دوران القفل، متانة السرعة العالية المضادة للانعكاس، اتساق الخلوص الشعاعي
• فحص موحد لبكرات الإبرة وتجميع الزنبرك، إعادة فحص الأبعاد والمظهر بشكل منفصل لكل طراز قبل تعبئة زيت مقاوم للصدأ والشحن

كل دفعة من المحامل تمر باختبار متانة دورة عزم الدوران التبادلي الكامل بالعينات لضمان تشغيل نقل أحادي الاتجاه مستقر

7. احصل على عرض أسعار الآن

إذا كنت بحاجة إلى محامل قابض إبرة مرسومة متكاملة أحادية الاتجاه عالية الأداء بعلامة FCB-25 / FCB25 و HFL2530 القياسية لمعدات المخفضات والتعبئة النسيجية، فأرسل استفسارك إلينا مباشرة.

ستتلقى خدمات دعم احترافية كاملة بعد تقديم الاستفسار:

• رد سريع لعرض أسعار المصنع الرسمي في غضون 24 ساعة
• إرشادات فنية فردية حول تفاوتات التداخل في السكن ومطابقة صلابة سطح العمود من قبل مهندسي محامل القابض المحترفين
• اقتراحات حلول محامل مخصصة بما في ذلك متغيرات أختام الغبار RS وخيارات الغلاف الخارجي المقاوم للصدأ المضاد للصدأ
• سعر بيع بالجملة مباشر تنافسي من المصنع للطلبات المجمعة المختلطة متعددة الطرازات

أرسل كمية الشراء المطلوبة لكل طراز وبيئة عمل المعدات للحصول على عرض أسعار رسمي مفصل

8. الأسئلة الشائعة

• س 1: ما هو الفرق بين FCB-25 و FCB25 و HFL2530؟
  ج 1: FCB-25 و FCB25 هما تنسيقان ترميز مبسطان؛ HFL2530 هو التعيين العالمي القياسي للطراز، وكلها الثلاثة تشترك في أبعاد وهيكل وعزم دوران ومعلمات تحميل متطابقة، وقابلة للتبديل بالكامل.
• س 2: ما هي الميزة الهيكلية الأساسية لسلسلة HFL/FCB مقارنة بسلسلة HF للمحامل أحادية الاتجاه؟
  ج 2: تدمج HFL/FCB دعم إبرة شعاعي ثنائي الجانب على جانبي القابض المركزي، ويمكنها تحمل الحمل الشعاعي بشكل مستقل دون مطابقة محامل إبر HK إضافية؛ HF تحتوي فقط على بكرات قابض مفردة بدون دعم جانبي.
• س 3: هل يمكن لهذا المحمل تحقيق وظيفة القفل الذاتي المضاد للانعكاس؟
  ج 3: نعم، يدفع زنبرك الورقة المدمج من الفولاذ المقاوم للصدأ الإبر المائلة لتلتف بين العمود والغلاف الخارجي، ويقفل تلقائيًا الدوران العكسي وينقل عزم الدوران في اتجاه واحد.
