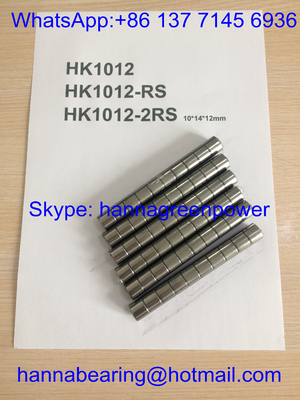

HK101412 / HK1012 / HK1012-RS / HK1012-2RS حمالة رولي إبرة كأس سحب مع أغطية 10 * 14 * 12mm

1. نظرة عامة على المنتج

HK101412، HK1012، HK1012-RS و HK1012-2RS هي محامل أسطوانية إبرية ذات كوب مسحوب مفتوح أحادي الصف بدون حلقة داخلية، بقطر خارجي موحد D=14 مم، وقطر داخلي لمجموعة الأسطوانة Fw=10 مم، وتختلف حسب العرض وتصميم الأسطوانة وتكوين الختم. تعتمد سلسلة HK على كوب خارجي فولاذي رقيق مختوم قطعة واحدة، يتم ضغطه مباشرة في فتحة السكن بالتداخل بدون حلقات تثبيت إضافية أو أكمام تحديد المواقع لتبسيط أعمال التجميع.

• HK1012: عرض قياسي 12 مم من النوع المفتوح بدون ختم مطاطي، تبديد حرارة ممتاز لبيئات الإنتاج الداخلية الجافة والنظيفة؛
• HK1012-RS: عرض 12 مم ختم مطاطي شفة واحدة NBR على طرف واحد، يمنع الغبار الخفيف والرطوبة الطفيفة لورش العمل الملوثة قليلاً؛
• HK1012-2RS: عرض 12 مم أختام مطاطية RS مزدوجة على كلا الطرفين، عزل كامل للغبار والرطوبة لظروف العمل القاسية والغبار والرطوبة؛
• HK101412: عرض 12 مم تصميم أسطوانة إبرية كثيفة سميكة، مساحة اتصال أكبر لترقية قدرة الحمل الشعاعي الديناميكي والثابت لمعدات الحمل الصدمي المتوسط ​​والثقيل.

قفص فولاذي رقيق مختوم يفصل بشكل متساوٍ الأسطوانات الإبرية الكثيفة لتحقيق قدرة تحمل شعاعية فائقة في مقطع عرضي شعاعي ضيق للغاية. يجب أن يكون سطح عمود التركيب المطابق مقوى إلى HRC60-64 ومصقول للغاية ليعمل كمسار داخلي. تحمل هذه السلسلة الحمل الشعاعي النقي فقط، وتستخدم على نطاق واسع في علب التروس المصغرة، وأدوات الطاقة المحمولة، وبكرات شد المنسوجات، ومكونات الانزلاق الأوتوماتيكية، وصمامات هيدروليكية دقيقة، وتجميعات نقل الآلات الزراعية الخفيفة ذات قيود المساحة الشعاعية الصارمة.

2. المواصفات الفنية

معلمات القاعدة الموحدة

Fw (القطر الداخلي لمجموعة الإبرة): 10 مم
القطر الخارجي D: 14 مم
العرض الكلي C: 12 مم
الهيكل: محمل إبرة ذو كوب مسحوب مفتوح أحادي الصف، بدون حلقة داخلية، مثبت أسطواني فولاذي مختوم
المادة: كوب مسحوب وأسطوانات إبرية فولاذية كروم عالية الكربون GCr15
الخلوص الشعاعي القياسي: CN خلوص عادي
سرعة الدوران المرجعية للشحم: 19500 دورة في الدقيقة
سرعة الدوران المحددة بالتشحيم بالزيت: 24800 دورة في الدقيقة
صلابة العمود المطابق المطلوبة: HRC60-64 مصقول للغاية
الحد الأدنى للشطف r: 0.4 مم

HK1012

الختم: كلا الطرفين مفتوحان بدون ختم مطاطي
الحمل الديناميكي Cr: 4920 نيوتن
الحمل الثابت Cor: 6350 نيوتن
حد الحمل الإجهادي Pu: 1080 نيوتن
الوزن الصافي: 0.0036 كجم

HK1012-RS

الختم: ختم غبار مطاطي NBR شفة واحدة RS
الحمل الديناميكي Cr: 4680 نيوتن
الحمل الثابت Cor: 6090 نيوتن
حد الحمل الإجهادي Pu: 1030 نيوتن
الوزن الصافي: 0.0038 كجم

HK1012-2RS

الختم: أختام غبار مطاطية NBR مزدوجة الجوانب 2RS
الحمل الديناميكي Cr: 4450 نيوتن
الحمل الثابت Cor: 5780 نيوتن
حد الحمل الإجهادي Pu: 980 نيوتن
الوزن الصافي: 0.0040 كجم

HK101412

الختم: مفتوح من كلا الطرفين، هيكل حمل ثقيل بأسطوانات إبرية كثيفة سميكة
الحمل الديناميكي Cr: 5750 نيوتن
الحمل الثابت Cor: 7420 نيوتن
حد الحمل الإجهادي Pu: 1210 نيوتن
الوزن الصافي: 0.0041 كجم
رسومات الأبعاد الكاملة وبيانات الحمل الفنية الكاملة للطرازات الأربعة متاحة عند طلب العميل.

3. المزايا الرئيسية

1. تصميم تركيب بالضغط لكوب مسحوب فولاذي رقيق متكامل، يتم ضغطه مباشرة في فتحة السكن بالتداخل بدون أجزاء تثبيت محورية إضافية، مما يقلل من كمية المكونات وتكلفة عمالة التجميع
2. مقطع عرضي شعاعي فائق النحافة يقلل بشكل كبير من المساحة المشغولة شعاعيًا للمعدات، ويلبي تمامًا متطلبات تصميم الهيكل الناقل المدمج المصغر
3. أربعة خيارات هيكلية (مفتوحة / ختم RS واحد / ختم 2RS مزدوج / حمل ثقيل سميك) تغطي جميع ظروف العمل الرئيسية: نظيفة وجافة، غبار خفيف، غبار رطب ثقيل وبيئات الحمل الصدمي المتوسط ​​والثقيل
4. ترتيب الأسطوانات الإبرية الكثيفة يوفر صلابة شعاعية وقدرة تحمل ممتازة، وتشغيل مستقر متوسط ​​السرعة مستمر تحت أحمال الصدمات المتناوبة المتكررة للبدء والتوقف
5. قفص فولاذي رقيق خفيف الوزن يضمن توجيهًا موحدًا للأسطوانة، وفقدان احتكاك منخفض، وتبديد حرارة فعال لتشغيل المعدات غير المتوقف لفترات طويلة
6. تشمل الخيارات القابلة للتخصيص خلوصًا شعاعيًا موسعًا C3، وكوب مسحوب من الفولاذ المقاوم للصدأ مضاد للصدأ، ووضع علامات بالليزر OEM، وملء شحم مقاوم للتآكل بدرجة حرارة عالية

يبسط بشكل فعال عمليات تشغيل السكن ويطيل عمر خدمة تجميعات نقل نهاية العمود المدمجة

4. التطبيقات

مجموعة محامل الإبر ذات الكوب المسحوب المفتوح متعددة المواصفات HK101412 / HK1012 / HK1012-RS / HK1012-2RS هذه تتطابق على نطاق واسع مع معدات الصناعة الخفيفة والمتوسطة المدمجة التالية:

• علب تروس تخفيض مصغرة، تجميعات دعم عمود دوار لصندوق نقل صغير
• أدوات كهربائية يدوية، آلات صغيرة للحدائق، وأجزاء دوارة خفيفة للآلات الزراعية
• آلات نسيج، وحدات بكرات انزلاق شد لمعدات الطباعة الصغيرة
• آليات انزلاق خطية مصغرة للأتمتة ومكونات تحديد موضع عمود الكامات
• صمامات تحكم هيدروليكية صغيرة، تجميعات انزلاق دوارة خفيفة لمضخات المياه الدقيقة
• قطع غيار بديلة لما بعد البيع لمعدات محامل الإبر ذات الكوب المسحوب بقطر داخلي 10 مم

حل مثالي متعدد الخيارات لتحمل الحمل الشعاعي العالي لمعدات نقل الصناعة ذات المساحة الشعاعية الضيقة

5. لماذا تختار محامل GQZ

• 25 عامًا من الخبرة المهنية في تصنيع محامل الإبر ذات الكوب المسحوب المفتوح من سلسلة HK
• أربعة طرازات قابلة للتبديل الأبعاد بالكامل مع محامل سلسلة HK10 القياسية الدولية، وتفاوت الأبعاد المتسق ومؤشرات أداء الحمل
• خدمة OEM و ODM مخصصة بالكامل تدعم الخلوص الخاص وتخصيص غلاف الفولاذ المقاوم للصدأ
• فحص صارم لكامل العملية: اختبار صلابة المواد الخام، دقة السحب العميق للكوب، إحكام الختم واختبار دورة الحمل الديناميكي قبل التسليم
• يقدم فريق هندسة المحامل المحترف إرشادات حول تفاوت السكن وتركيب صلابة العمود المطابق في غضون 24 ساعة
• خطوط تجميع إنتاج ضخم مستقرة مع سعر جملة تفضيلي للكميات الكبيرة لمصنعي معدات الآلات على المدى الطويل

نحن نركز على أداء الضغط المستقر، ومقاومة الغبار الموثوقة، والتعاون المربح للجانبين على المدى الطويل مع المشترين الصناعيين العالميين

6. مراقبة الجودة

• فحص التركيب الكيميائي للمواد الخام وصلابة السطح لفولاذ الكروم GCr15
• السحب العميق الدقيق، والتشذيب، والتشكيل للكوب الخارجي المتكامل المسحوب
• عملية معالجة حرارية بدرجة حرارة ثابتة لتثبيت الإجهاد الداخلي للمعدن وتعزيز مقاومة التآكل السطحي
• اختبار أداء شامل: انتظام الخلوص الشعاعي، اتساق ترتيب الأسطوانات الإبرية، قدرة الحمل الديناميكي/الثابت، ومتانة مقاومة الغبار لأختام RS/2RS
• فحص موحد لمجموعة الأسطوانات وإعادة فحص الأبعاد والمظهر بشكل منفصل لكل طراز قبل التعبئة المضادة للصدأ والشحن

كل دفعة من المحامل تمر باختبار دورة متكررة كاملة بالعينات لضمان التشغيل المستمر تحت حمل شعاعي ثقيل مستقر

7. احصل على عرض أسعار الآن

إذا كنت بحاجة إلى محامل إبر ذات كوب مسحوب عالية الجودة HK1012 مفتوحة، HK1012-RS مختومة من جانب واحد، HK1012-2RS مختومة من الجانبين، و HK101412 سميكة للحمل الثقيل، لصناديق التروس المصغرة ومعدات أدوات الطاقة، أرسل استفسارك إلينا مباشرة.
ستتلقى خدمات دعم احترافية كاملة بعد تقديم الاستفسار:

• رد سريع رسمي من المصنع في غضون 24 ساعة
• إرشادات مطابقة المعلمات لتفاوت السكن وصلابة العمود المطابق من مهندسي محامل محترفين واحد لواحد
• اقتراحات حلول محامل مخصصة بما في ذلك خيارات الكوب المسحوب المضاد للصدأ من الفولاذ المقاوم للصدأ
• سعر جملة تنافسي مباشر من المصنع للطلبات المجمعة المختلطة للطرازات الأربعة

أرسل كمية الشراء المطلوبة لكل طراز وبيئة عمل المعدات للحصول على عرض أسعار رسمي مفصل
