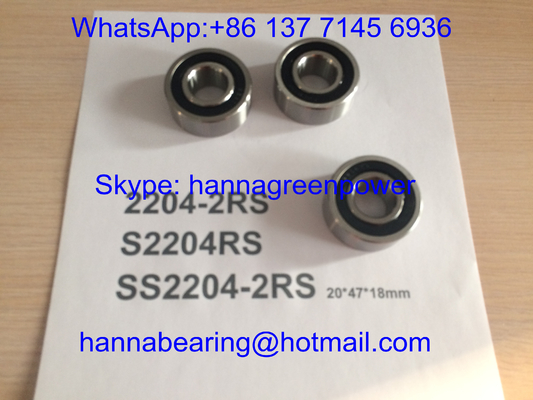

SS2204-2RS / S2204RS / 2204- TVH الفولاذ المقاوم للصدأ محامل كرة ذاتية التواء مع ختم المطاط ، 20 * 47 * 18mm

يشترك SS2204-2RS و S2204RS و 2204-TVH في نفس الأبعاد الأساسية 20 × 47 × 18mm صف مزدوج من محامل الكرات المتحالفة ذاتياً ، متباينة من خلال المواد والختم وتصميم القفص:

• SS2204-2RS / S2204RS: مادة الفولاذ المقاوم للصدأ ، أغلفة مطاطية اتصال 2RS مزدوجة الجانبين ، مضادة للصدأ في بيئات ورشة العمل الرطبة والآكل
• 2204-TVH: فولاذ محامل GCr15 القياسي ، من النوع المفتوح بدون ختم ، قفص بوليمر نايلون TVH للمعدات الجافة النظيفة عالية السرعة

التصميم الكروي للخاتم الخارجي يسمح بالتعويض التلقائي للانحراف في العمود ، والتحريف الخاطئ في التثبيت وتشوه السقف ،تحمل في نفس الوقت الحمل الشعاعي والحمل المحوري الضوء ثنائي الاتجاهتستخدم على نطاق واسع في أدوات الرولات النسيجية، وآلات الطباعة، ومعدات معالجة الأغذية، والمروحة، والناقلات، ومجموعات نقل الصناعية العامة،نسختان من المواد/الختم تلبيان طلبات خطوط الإنتاج الصناعية الجافة والمرطبة التآكلية بشكل منفصل.

البعد الأساسي الموحد

الداخلية d=20 مم، الخارجية D=47 مم، العرض B=18 مم

الهيكل

محامل كرة ذاتية التنسيق مزدوج الصف

نصف قطر الشريط

1 ملم

القياس الأساسي للحمل الديناميكي Cr

14.7 كيلونات

معدل الحمل الثابت الأساسي C0r

3.55 kN

الحد من سرعة دوران الدهون

• 2204-TVH النوع المفتوح: 16300 r/min
• النسخة المقاومة للصدأ SS2204-2RS المغلقة: 11500 دورة / دقيقة

الوزن الصافي

• الصلب 2204-TVH: 0.134 كجم
• الفولاذ المقاوم للصدأ SS2204-2RS: 0.14 كجم

نطاق درجة حرارة العمل

-30°C ~ 120°C

1. SS2204-2RS / S2204RS

• مادة: 440 الفولاذ المقاوم للصدأ
• الختم: الختم المطاطي للاتصال بالشفاه 2RS من الجانبين
• قفص: قفص من الفولاذ المقاوم للصدأ
• خصائص: مضاد للصدأ، مضاد للماء، مضاد للغبار، مناسبة للأغذية، الكيميائية، ورشة عمل رطبة

22204-TVH

• المواد: GCr15 الفولاذ ذو الكربون العالي والكروم
• الختم: النوع المفتوح بدون ختم
• قفص: قفص نايلون PA66 معزز من TVH
• ميزة: انخفاض الاحتكاك، سرعة عالية، استقرار تبديد الحرارة للمعدات الصناعية الجافة النظيفة

إشارات متقاطعة

سلسلة 2204 من العوارض ذاتية التنسيق

الرمز السريع

8482103000

رسومات CAD التقنية الكاملة، تقرير اختبار مضاد للتآكل من الفولاذ المقاوم للصدأ وقائمة تركيب الآلات متوفرة عند الطلب

1. هيكل الحلقة الخارجية الكروية المتحالفة ذاتياً يعوض تلقائياً ثني العمود، وخلل تحديد التجميع وتشوه إطار المعدات،تجنب التشغيل في المحامل والضوضاء غير الطبيعية الناجمة عن ضعف التكافؤ
2. خطين متباينينين كاملين لنفس الحجم: SS2204-2RS المقفل من الفولاذ المقاوم للصدأ لأورشات الرطبة التآكلية ؛ قفص نايلون مفتوح 2204-TVH لخطوط الإنتاج الجاف عالية السرعة ،الشراء من نقطة واحدة لظروف ورشة العمل المختلفة
3. الجسم من الفولاذ المقاوم للصدأ SS2204-2RS أداء ممتاز ضد الصدأ ، أغطية مطاطية مزدوجة 2RS تمنع بخار الماء ، بقايا الطعام ، الغبار الكيميائي والبرق السائل ، وتطيل عمر الخدمة للمعدات الرطبة
4. 2204-TVH PA66 قفص نايلون خفيف الوزن يقلل من الاحتكاك في الدوران ، والعمل المستقر بسرعة عالية ، وانبعاث الحرارة الجيد لمعدات النسيج والطباعة طويلة المدة المستمرة
5. هيكل كرة صف مزدوج يوفر قدرة حمولة شعاعية متوازنة ، وتتحمل حمولة محورية ثنائية الاتجاه خفيفة ، والعمل المستقر في ظل تحميل متوسط خفيف متبادل
6. مسار السباق الممتاز و سطح الكرة الفولاذية يقلل من عزم الدوران الاحتكاكي ، والاهتزاز المنخفض ، والعمل الصامت لنقل الدوال الدقيق
7. دعم درجات الإفراج المخصصة (CN / C3) ، الدهون عالية درجة الحرارة / الدهون الغذائية ، وضع علامة ليزر OEM والتغليف المضاد للصدأ في الفراغ المحايد لموزعي قطع الغيار الصناعية العالميين

تقليل وقت التوقف عن العمل للمعدات الناجمة عن فشل المحامل غير المتماثل وخفض نفقات الصيانة العامة

• آلات معالجة الأغذية، أدوات تحميل المشروبات، معدات معالجة المواد البحرية
• ورشة كيميائية أدوات نقل صغيرة، غسيل وتنظيف المعدات الصناعية
• مروحة التهوية الخارجية، وسائط الخياطة النسيجية للورشة الرطبة ومعدات الطباعة

• أجهزة التجويف الجاف للمنسوجات، أدوات قطع الأقمشة، أدوات نقل الطباعة الرقمية
• مروحة التبريد الصناعية، ناقلات التعبئة الخفيفة، مجموعات نقل صغيرة للخشب
• معدات الأتمتة الداخلية الجافة العامة، محركات صغيرة

مجموعة محامل متبادلة الحجم المثالية للتحقيق الذاتي لإصلاح معدات صناعية متعددة السيناريوهات

• أكثر من 25 سنة من الخبرة المهنية في تصنيع محامل الكرات القياسية وغير المقاومة للصدأ
• متسقة بدقة مع معدل التسامح الأساسي للأبعاد ، قابلة للتبادل بنسبة 100٪ مع محامل SS2204-2RS و S2204RS و 2204-TVH الأصلية
• سير عمل الإنتاج الكامل: التصنيع / طابع الفولاذ المقاوم للصدأ → المعالجة الحرارية → طحن الطريق الدقيق → اختبار متانة الضوضاء والتشويش
• مخزون فوري كاف لـ 2204 سلسلة كاملة شحن سريع لطلبات قطع غيار صناعية
• فريق الهندسة المهنية توفر توجيهات تركيب محاذاة العمود والتحقق من تركيب نموذج المعدات
• المنتجات المصدرة إلى أكثر من 50 دولة، إمدادات مستقرة على المدى الطويل لسلسلة إصلاح الآلات والبائعين بالجملة الصناعيين

نحن نقدم نوعين من محامل التنسيق الذاتي لحل مشاكل ارتداء عدم التنسيق لجميع أنواع معدات الإنتاج

1. فحص التركيب الكيميائي للصلب الخام والصلب المقاوم للصدأ وقسوة قبل المعالجة
2. تحويل CNC ، عملية طحن الدقة للخيط الخارجي الكروي ووضع المرايا
3. معالجة الحرارة في درجة حرارة ثابتة لتثبيت الضغط الداخلي للمواد
4. اختبار المنتج النهائي الكامل: التفريغ الداخلي، ضوضاء الدوران، المرونة، الصلبة في عدم المواءمة الذاتية واختبار التعب من الحمل
5. اختبار مكافحة الشيخوخة بالملح الزائد بالرش من الفولاذ المقاوم للصدأ؛ اختبار مقاومة درجات الحرارة العالية في قفص النيلون
6. فحص التسامح البعدي الكامل + فحص المظهر البصري ، طلاء زيت مضاد للصدأ + تعبئة فراغ مستقلة لتجنب الصدأ أثناء النقل البحري

كل دفعة من المحامل تمر فحص كامل قبل الشحن لضمان تشغيل خط الإنتاج المستقر

تبحثون عن بيع بالجملة SS2204-2RS، S2204RS محامل المقاوم للصدأ مغلقة و 2204-TVH قفص النيلون مفتوح محامل التنسيق الذاتي 20 × 47 × 18 مليمتر؟
أرسل طلبك للحصول على:

• سعر واحد تنافسي في المصانع مباشرة بالبضائع السائبة لكل من الإصدارات الفولاذية واللاتصدئة
• قائمة التحقق الكاملة لتركيب آلات المنسوجات والمواد الغذائية والتغليف
• حلول التعبئة والتغليف المخصصة للطعام / الدهون عالية درجة الحرارة
• الدعم التقني لتركيب محاذاة العمود وتعديل أخطاء عدم المواءمة

اتصل بنا للحصول على كتالوج الأبعاد التفصيلية وتوافر المخزون في الوقت الحقيقي
